ECS-98.3-20-5PX-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 20pF ±30ppm ±50ppm 9.8304MHz 50Ω HC-49 贴片安装 11.4mm*4.8mm*4.3mm
供应商型号: ET-4072667
供应商: 海外现货
标准整包数: 1

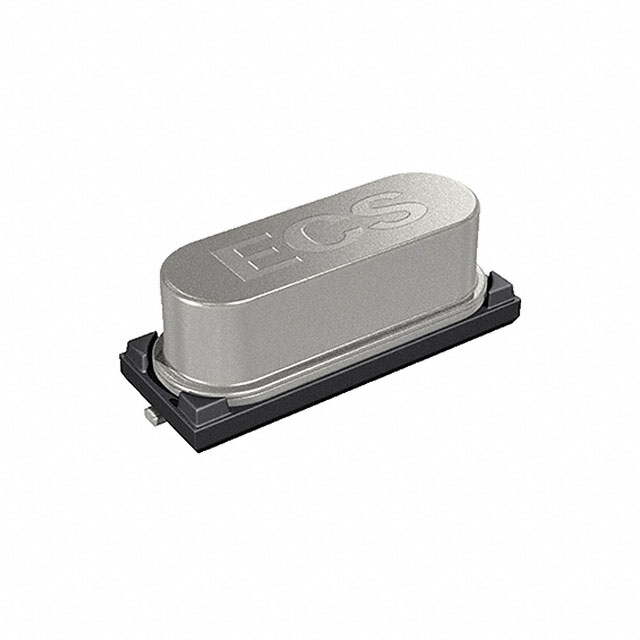

ECS 无源晶振 ECS-98.3-20-5PX-TR

ECS-98.3-20-5PX-TR概述

    # CSM-7X SMD Crystal 技术手册

    产品简介


    CSM-7X 是一款适用于低功耗表面贴装晶体的低成本解决方案。这款晶体具有成本效益高、体积小且采用行业标准脚距的特点,符合无铅和RoHS标准。其主要功能是为各类电子设备提供稳定的频率参考信号。广泛应用于电信、计算机、网络设备以及各种消费电子产品中。

    技术参数


    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 3.57 | 70.000 MHz |
    | 频率容差(@ +25°C) ± 30 ppm |
    | 频率稳定性(标准) | -10 ~ +70°C ± 50 ppm |
    | 并联电容(Co) 7 pF |
    | 负载电容(可根据PN指定) 10 | 20 pF |
    | 驱动电平(DL) 500 μW |
    | 工作温度范围(Topr) -10 +70 | °C |
    | 存储温度范围(Tstg) -55 +125 | °C |
    | 年老化率(首年,@ +25°C) ±3 | ±5 | ppm |

    产品特点和优势


    CSM-7X 的独特功能如下:
    - 成本效益:相比同类产品,它提供了极高的性价比。
    - 低剖面:可选两种不同高度的封装(4.3 mm 和 3.2 mm),适合空间有限的应用。
    - 行业标准脚距:易于集成到现有的设计中。
    - 无铅/符合RoHS标准:环保友好。

    应用案例和使用建议


    应用案例
    1. 电信设备:用于稳定频率的传输系统中。
    2. 计算机:主板和外设中作为时钟源。
    3. 网络设备:路由器和交换机中的时序控制。
    4. 消费电子产品:如便携式媒体播放器、智能手机等。
    使用建议
    - 在设计电路板时,确保电容负载符合制造商要求。
    - 使用适当的焊接工艺,避免过高的峰值温度和过长的焊接时间。
    - 对于极端环境下的应用,选择更高温范围的产品。

    兼容性和支持


    - 兼容性:CSM-7X 可以与各种主流微控制器和芯片组无缝集成。
    - 支持:ECS公司提供详尽的技术文档和支持服务,包括样品请求和售后咨询。

    常见问题与解决方案


    1. Q:晶体不振荡怎么办?
    - A:检查电源电压是否正确,负载电容是否符合规格。

    2. Q:晶体频率偏移严重怎么办?
    - A:确认焊接过程没有导致内部损伤,重新测量频率稳定性。

    3. Q:晶体使用寿命短怎么办?
    - A:确认是否处于超出规定的工作环境条件下运行,避免高温和振动。

    总结和推荐


    CSM-7X 是一款高性能、低成本的晶体,在多个应用领域都有出色表现。其紧凑的设计、高性价比以及良好的兼容性使其成为众多电子工程师的首选。总体来说,强烈推荐使用这款产品。

ECS-98.3-20-5PX-TR参数

参数
驱动电平 -
负载电容 20pF
频率稳定性 ±50ppm
频率容差 ±30ppm
等效串联电阻 50Ω
频率 9.8304MHz
长*宽*高 11.4mm*4.8mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-98.3-20-5PX-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-98.3-20-5PX-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-98.3-20-5PX-TR ECS-98.3-20-5PX-TR数据手册

ECS-98.3-20-5PX-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3833 ¥ 3.2392
50+ $ 0.2933 ¥ 2.4781
100+ $ 0.2804 ¥ 2.3698
250+ $ 0.2412 ¥ 2.0384
500+ $ 0.2326 ¥ 1.9656
1000+ $ 0.2312 ¥ 1.9535
库存: 978
起订量: 16 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3.23
