首页  >  产品百科  >  ECS-250-18-5PX-CKM-TR

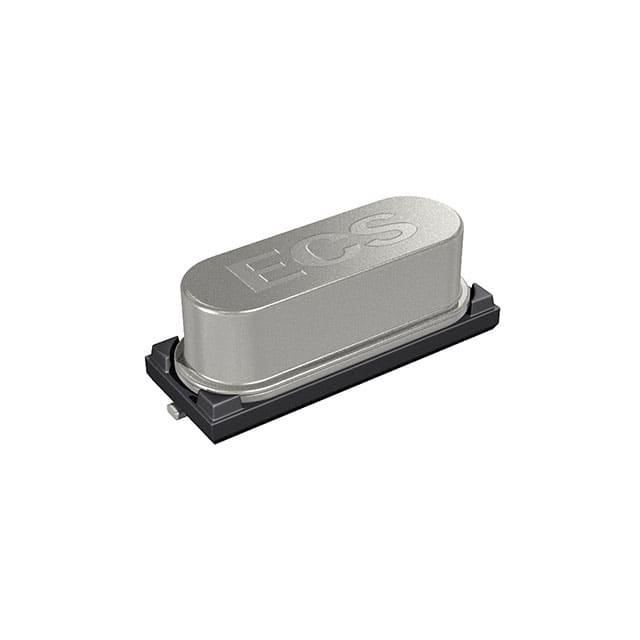

ECS-250-18-5PX-CKM-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 18pF ±10ppm ±10ppm 25MHz 30Ω HC-49 贴片安装 11.4mm*4.8mm*4.3mm
供应商型号: UA-ECS-250-18-5PX-CKM-TR
供应商: 海外现货
标准整包数: 1000
ECS 无源晶振 ECS-250-18-5PX-CKM-TR

ECS-250-18-5PX-CKM-TR概述

    CSM-7X SMD Crystal 技术手册综述

    1. 产品简介


    CSM-7X SMD 晶体是一款低成本表面贴装晶体,适用于多种电子设备。作为低频到高频(3.57 MHz 至 70 MHz)应用的理想选择,CSM-7X 在通讯设备、消费电子产品、工业控制设备等领域得到广泛应用。它具有高稳定性、低功耗和宽泛的工作温度范围等特点,使其成为众多领域的优选解决方案。

    2. 技术参数


    以下是 CSM-7X 的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率 | 3.57 | 70.000 MHz |
    | 频率容差(@ +25°C) ±30 ppm |
    | 频率稳定性 ±50 ppm |
    | 并联电容(Co) 7 pF |
    | 负载电容 | 10 | 20 pF |
    | 驱动功率(DL) 500 μW |
    | 工作温度范围 | -10 | +70 °C |
    | 存储温度范围 | -55 +125 | °C |
    | 第一年老化(@+25°C) ±3 ppm |
    | 等效串联电阻 | 150 | 80 | 30 | Ω |
    | 模态振荡 | 基本模式 3阶谐波

    3. 产品特点和优势


    - 成本效益高:采用成本有效的设计,适于大规模生产。
    - 低轮廓设计:5PX(4.3 mm)和5PLX(3.2 mm)两种型号可供选择,满足不同高度要求。
    - 标准脚印:采用行业标准封装尺寸,便于集成。
    - 无铅/符合RoHS标准:环保设计,符合国际环保标准。

    4. 应用案例和使用建议


    应用案例:CSM-7X 可用于智能手机、平板电脑、路由器等设备中的时钟信号产生。
    使用建议:
    - 负载电容选择:根据具体应用选择合适的负载电容,以确保频率稳定。
    - 焊接条件:使用峰值焊接温度不超过+260°C,且最多两次循环。
    - 存储条件:在-55°C至+125°C的温度范围内存储,确保长期可靠使用。

    5. 兼容性和支持


    CSM-7X 与市场上主流电子设备及电路板设计具有良好的兼容性。提供技术支持和全面的产品文档,包括样品请求服务,以确保用户能够顺利集成和调试产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 频率不准确 | 检查焊接温度和工艺,确认频率容差。 |
    | 振荡电路不稳定 | 检查并调整负载电容,优化电路布局。 |
    | 产品寿命短 | 确保正确存储和使用温度范围内的操作。 |

    7. 总结和推荐


    综上所述,CSM-7X SMD 晶体凭借其出色的性能参数和广泛的应用范围,在市场上具备强大的竞争力。其成本效益、高可靠性、以及易于集成的特点使其成为众多领域的理想选择。强烈推荐在相关项目中使用该产品。
    以上是关于 CSM-7X SMD 晶体的技术手册详细解读,希望对您有所帮助。

ECS-250-18-5PX-CKM-TR参数

参数
频率容差 ±10ppm
等效串联电阻 30Ω
频率 25MHz
驱动电平 -
负载电容 18pF
频率稳定性 ±10ppm
长*宽*高 11.4mm*4.8mm*4.3mm
通用封装 HC-49
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ECS-250-18-5PX-CKM-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-250-18-5PX-CKM-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-250-18-5PX-CKM-TR ECS-250-18-5PX-CKM-TR数据手册

ECS-250-18-5PX-CKM-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4313 ¥ 3.6139
2000+ $ 0.385 ¥ 3.2263
4000+ $ 0.3288 ¥ 2.7549
5000+ $ 0.28 ¥ 2.3464
10000+ $ 0.2463 ¥ 2.0636
25000+ $ 0.23 ¥ 1.9274
库存: 32000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3613.9
直接购买
加入购物车
