首页  >  产品百科  >  ECS-80-18-30Q-VY-TR

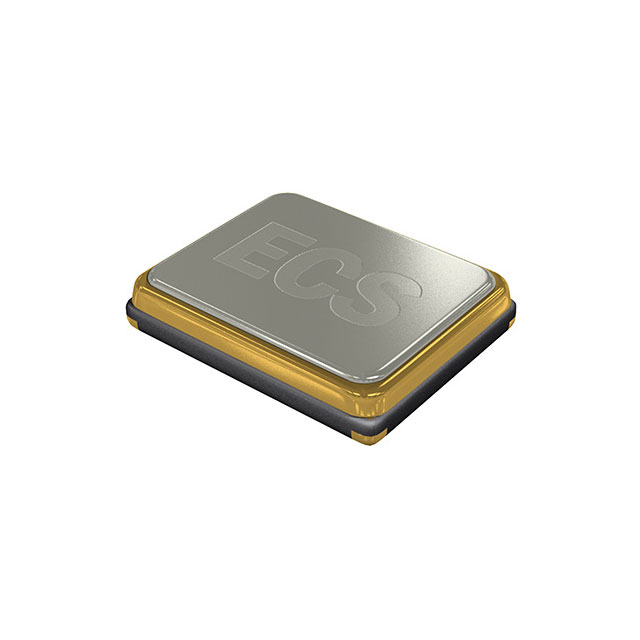

ECS-80-18-30Q-VY-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 18pF ±30ppm ±150ppm 8MHz 100Ω SMD 贴片安装 5mm*3.2mm*1.1mm
供应商型号: 4059282
供应商: 海外现货
标准整包数: 1

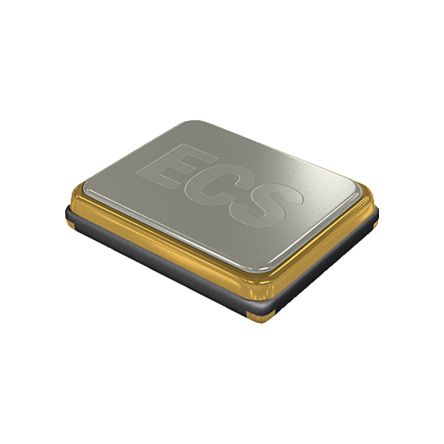

ECS 无源晶振 ECS-80-18-30Q-VY-TR

ECS-80-18-30Q-VY-TR概述


    产品简介


    ECX-53Q SMD Crystal
    ECX-53Q是一款微型表面贴装晶体,封装尺寸为3.2 x 5 x 1.1 mm,采用陶瓷材料制成。这款晶体被设计用于各种电子设备中,尤其适用于需要高稳定性和紧凑尺寸的应用场景。该晶体具有广泛的工作温度范围和良好的机械稳定性,符合RoHS标准,且通过了AEC-Q200认证,适用于汽车电子和其他高性能需求的场合。

    技术参数


    | 参数名称 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率 | - | 8.000 | 54.000 | - | MHz |
    | 振荡模式 | - | 基准 | - | - | - |
    | 频率容差 | @ +25°C | ± 30 | - | - | ppm |
    | 频率稳定性 | -40 ~ +125°C (DS选项) | ± 100 | - | - | ppm |
    | 并联电容 | - | 5 | - | - | pF |
    | 负载电容 | 指定于型号 | 6 | - | 20 | pF |
    | 驱动水平 | - | 300 | - | - | μW |
    | 工作温度 | (Y选项) | -40 | - | +150 | °C |
    | 存储温度 | - | -55 | - | +150 | °C |
    | 老化(第一年)@+25°C | ±3°C | ±5 | - | - | ppm |

    产品特点和优势


    1. 紧凑和低轮廓设计:ECX-53Q的小型化设计使其非常适合空间受限的应用场景。
    2. 扩展温度范围选项:可以选择不同的温度范围选项(如-40°C到+150°C),以满足特定应用的需求。
    3. 符合RoHS标准:无铅和环保设计,确保产品安全可靠。
    4. AEC-Q200认证:适用于汽车电子应用,具备高可靠性。
    5. 可选频率精度:多种频率容差选择,适用于不同精度要求的应用。

    应用案例和使用建议


    应用案例:ECX-53Q被广泛应用于各种消费电子设备中,如智能手机、平板电脑、路由器等。此外,在汽车电子系统中也有广泛的应用,如车载导航系统、行车记录仪等。
    使用建议:为了保证ECX-53Q的最佳性能,建议在焊接过程中严格遵循提供的焊料曲线,并使用适当的再流焊温度和时间。在电路设计时,确保负载电容的选择符合型号规格要求。

    兼容性和支持


    兼容性:ECX-53Q可与各种支持表面贴装工艺的电子设备兼容,具体兼容性可以咨询制造商获取更多信息。对于超出常规温度范围的应用,也可以根据需要定制相关选项。
    支持和维护:ECS公司提供详细的技术文档和支持服务,包括样品请求、技术支持和售后服务等。如果您有任何疑问或需要进一步的信息,请联系当地授权经销商或直接访问官网。

    常见问题与解决方案


    1. 问题:工作温度超出指定范围怎么办?
    - 解决方案:请根据具体应用需求选择合适的温度范围选项。如果需要超出常规温度范围,可以联系制造商进行定制。
    2. 问题:如何确保ECX-53Q的稳定性和可靠性?
    - 解决方案:正确安装和使用是关键。请严格按照焊接曲线操作,并确保电路设计中的负载电容符合规格要求。
    3. 问题:如何验证ECX-53Q的频率精度?
    - 解决方案:可以使用专业的频率测试仪器进行测量,并参考制造商提供的数据表进行对比。

    总结和推荐


    总体评价:ECX-53Q是一款高性能、可靠稳定的SMD晶体,适用于多种应用场景。其紧凑的设计、宽泛的工作温度范围、高可靠性和易用性使其在市场上具有较强的竞争力。
    推荐使用:鉴于其出色的性能和广泛的适用性,我们强烈推荐ECX-53Q晶体用于需要高稳定性和紧凑尺寸的电子设备中。无论是在消费电子还是工业控制等领域,ECX-53Q都能提供卓越的表现和长期的可靠性。

ECS-80-18-30Q-VY-TR参数

参数
驱动电平 -
负载电容 18pF
频率稳定性 ±150ppm
频率容差 ±30ppm
等效串联电阻 100Ω
频率 8MHz
长*宽*高 5mm*3.2mm*1.1mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ECS-80-18-30Q-VY-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-80-18-30Q-VY-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-80-18-30Q-VY-TR ECS-80-18-30Q-VY-TR数据手册

ECS-80-18-30Q-VY-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.631
50+ ¥ 4.631
100+ ¥ 4.1494
250+ ¥ 4.1494
500+ ¥ 4.0753
1000+ ¥ 4.0012
5000+ ¥ 4.0012
10000+ ¥ 4.0012
库存: 843
起订量: 11 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.63
