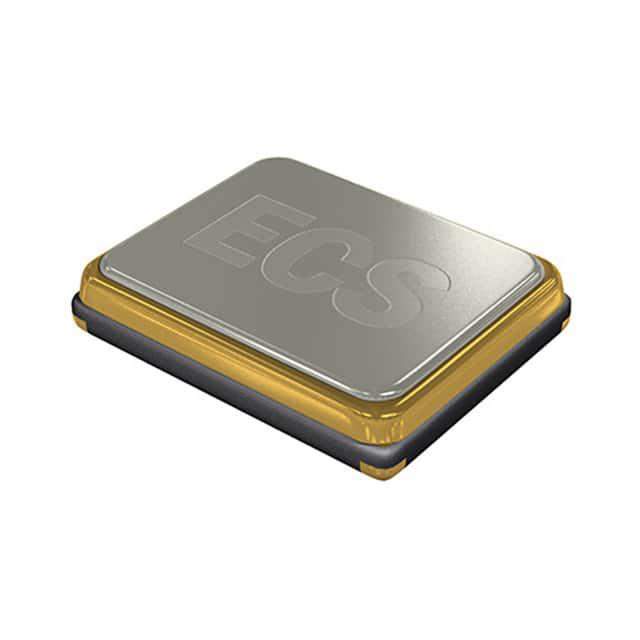

ECS-250-10-47Q-CES-TR

产品分类: 无源晶振
厂牌: ECS
产品描述: 10pF ±10ppm ±50ppm 25MHz 150Ω 贴片安装 1.6mm*1.2mm*400μm
供应商型号: 4059260
供应商: 海外现货
标准整包数: 1
ECS 无源晶振 ECS-250-10-47Q-CES-TR

ECS-250-10-47Q-CES-TR概述

    # ECS ECX-1247Q SMD Crystal 技术手册

    产品简介


    基本介绍
    ECS ECX-1247Q是一款非常紧凑的表面贴装晶体(SMD Crystal),尺寸仅为1.6 x 1.2毫米。它符合AEC-Q200标准,适用于各种高精度频率控制和振荡应用。该晶体可用于多个行业领域,如通信、汽车、工业控制、消费电子和物联网(IoT)等。

    技术参数


    主要技术规格
    - 频率范围: 24.000 MHz 至 60.000 MHz
    - 模式: 基本谐振模式
    - 频率容差:
    - @ +25°C: ± 30 ppm
    - -40 ~ +125°C: ± 50 ppm
    - 并联电容: Co ≤ 5 pF
    - 负载电容: 8 pF
    - 驱动功率: DL 10 μW 至 100 μW
    - 工作温度范围: -40°C 至 +125°C
    - 存储温度范围: -40°C 至 +125°C
    - 老化率 (@ +25°C): ± 3°C / 年, ± 5 ppm
    - 引脚连接:
    - 引脚1: 输入 (In)
    - 引脚2: 接地 (Gnd)
    - 引脚3: 输出 (Out)
    - 引脚4: 未连接 (NC)
    频率与阻抗
    - 频率范围:
    - 24.000 MHz 至 40.000 MHz: 最大阻抗 150 Ω
    - 41.000 MHz 至 60.000 MHz: 最大阻抗 100 Ω

    产品特点和优势


    独特功能与优势
    - 紧凑设计: 小巧的1.6 x 1.2毫米尺寸,便于集成到有限空间的设计中。
    - 高可靠性: 符合AEC-Q200标准,适用于严苛的工作环境。
    - 稳定性能: 在广泛的温度范围内具有出色的频率稳定性,可确保高精度的应用需求。
    - 低功耗: 低至10 μW的驱动功率使其适用于电池供电设备。
    - 易于焊接: 具有良好的焊接性能,可采用自动化的SMT工艺进行生产。

    应用案例和使用建议


    实际使用场景
    - 通信设备: 用于蜂窝基站、无线通信设备中的振荡器。
    - 汽车电子: 适用于车身控制系统、音响系统等。
    - 工业控制: 在自动化设备和机器人控制系统中提供精确的时钟信号。
    - 消费电子: 用于手机、智能手表等设备的频率控制。
    使用建议
    - 设计布局: 建议采用指定的焊盘图案以确保最佳焊接效果。具体焊盘图案请参考手册附录。
    - 焊接条件: 遵循推荐的回流焊曲线,避免高温下长时间焊接。
    - 环境适应性: 在高温和低温环境下使用时,应考虑温度容差对频率稳定性的影响。

    兼容性和支持


    其他兼容性
    - 该产品与市面上主流的PCB布局和焊盘设计高度兼容,可广泛应用于多种电路板设计中。
    - 厂商提供技术支持和售后服务,如有需要,可以通过官方渠道获取详细信息。

    常见问题与解决方案


    常见问题与解决方法
    1. 频率不稳定
    - 检查焊接是否合格,重新焊接或检查焊点。
    - 确认是否在规定的温度范围内使用。
    2. 驱动功率异常
    - 检查电路是否符合要求的驱动水平。
    - 确保正确连接电源和地线。
    3. 老化问题
    - 确保电路在标准温度下运行,避免极端温度环境。
    - 定期校准设备,以保持长期稳定性。

    总结和推荐


    综合评估
    ECS ECX-1247Q是一款性能卓越、体积小巧的SMD晶体,具备优异的温度稳定性和高可靠性。它适用于多种高精度频率控制应用,且具有广泛的温度适应能力。通过详细的文档和技术支持,ECS为用户提供了便捷可靠的解决方案。
    推荐使用
    综上所述,我们强烈推荐ECS ECX-1247Q晶体作为高性能频率控制应用的理想选择。无论是通信、汽车、工业还是消费电子领域,它都能提供稳定的性能表现,满足用户多样化的需求。

ECS-250-10-47Q-CES-TR参数

参数
负载电容 10pF
频率稳定性 ±50ppm
频率容差 ±10ppm
等效串联电阻 150Ω
频率 25MHz
驱动电平 -
长*宽*高 1.6mm*1.2mm*400μm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ECS-250-10-47Q-CES-TR厂商介绍

ECS公司(Electronic Components Supply)是一家领先的电子元件分销商,专注于为全球客户提供广泛的电子元件和解决方案。ECS主营产品包括但不限于:

1. 半导体:包括集成电路(IC)、二极管、晶体管等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 被动元件:如电阻、电容、电感等,是电子电路中不可或缺的基础元件。
3. 连接器:用于电子设备之间的连接,包括USB、HDMI、SATA等接口。
4. 传感器:如温度、湿度、压力传感器等,用于监测和控制各种环境参数。
5. 显示屏:包括LCD、LED、OLED等,用于显示图像和信息。

ECS的优势在于:

1. 丰富的产品线:提供多种品牌和型号的电子元件,满足不同客户的需求。
2. 快速响应:凭借强大的供应链管理能力,ECS能够快速响应客户需求,缩短交货时间。
3. 技术支持:提供专业的技术支持和解决方案,帮助客户解决技术难题。
4. 质量保证:严格把控产品质量,确保客户获得可靠和安全的电子元件。

ECS-250-10-47Q-CES-TR数据手册

厂牌 PDF简要描述 下载
ECS 无源晶振 ECS ECS-250-10-47Q-CES-TR ECS-250-10-47Q-CES-TR数据手册

ECS-250-10-47Q-CES-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.2611
50+ ¥ 4.2611
100+ ¥ 3.8179
250+ ¥ 3.8179
500+ ¥ 3.7498
1000+ ¥ 3.6816
5000+ ¥ 3.6816
10000+ ¥ 3.6816
库存: 629
起订量: 12 增量: 0
交货地:
最小起订量为:1
合计: ¥ 4.26
