ULCD-144-G2

产品分类: LED显示器件
厂牌: 4D SYSTEMS
产品描述: 60°,60° 非触控式 128 x 128 TTL TFT - Color 1.44in 透射式 红,红色,绿,绿色,蓝,蓝色 25.5mm 26.5mm LED - 白色 31mm*42mm*14mm
供应商型号: 1613-1081-ND
供应商: Digi-Key
标准整包数: 1
4D SYSTEMS LED显示器件 ULCD-144-G2

ULCD-144-G2概述

    uLCD-144G2 MicroLCD GOLDELOX Display: A Comprehensive Overview

    1. 产品简介

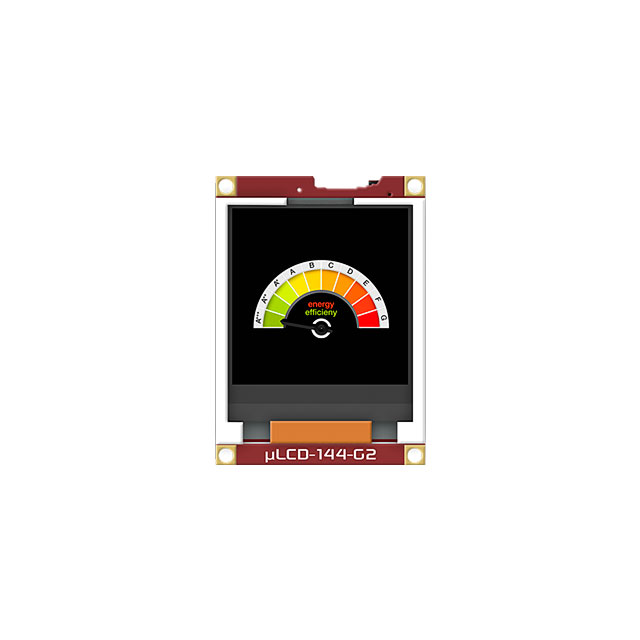

    uLCD-144G2 是一款由4D Systems公司设计的紧凑型且成本效益高的显示器模块。它采用1.44英寸彩色TFT屏幕,是市场上最小巧的1.44英寸TFT模块之一。该模块集成了先进的 GOLDELOX处理器,为任何需要小尺寸嵌入式显示屏的应用提供了完美的解决方案。
    主要功能和应用领域:
    - 高分辨率显示:128x128像素,65K真色彩。
    - 丰富的输入输出接口:包括微SD卡插槽、两个通用I/O引脚(支持Dallas 1-Wire协议)、模拟输入及声音生成功能。
    - 嵌入式图形引擎:搭载高度优化的虚拟核心引擎EVE (Extensible Virtual Engine)。
    - 广泛应用:适合动画、幻灯片展示、多媒体演示等场景。

    2. 技术参数


    以下是 uLCD-144G2 的关键技术规格和性能参数:
    | 参数名称 | 规格 |

    | 显示屏 | 1.44英寸 TFT LCD,128x128分辨率,65K真色彩 |
    | 屏幕尺寸 | 30.9 x 36.5mm(对角线) |
    | 视觉角度 | >150度 |
    | 背光 | LED背光 |
    | 处理器 | GOLDELOX处理器 |
    | 端口配置 | 10针接口:+5V、5V OUT、TX、IO2、RX、IO1、GND、GND、RESET、3.3V |
    | 工作电压 | 4.0V至5.5V,额定5.0V |
    | 通信接口 | 异步串行UART端口,支持300到600K波特率 |
    | 内存 | 10KB闪存用于用户代码存储,510字节RAM用于用户变量 |
    | 模块尺寸 | 31.0 x 42.0 x 14mm(含接头引脚) |
    | 重量 | 约10克 |

    3. 产品特点和优势


    uLCD-144G2 的主要特点和优势包括:
    - 紧凑设计:体积小巧,便于集成到各种设备中。
    - 强大的图形处理能力:内置GOLDELOX处理器,提供出色的图像处理能力。
    - 多用途I/O接口:支持多种传感器、音频生成等功能,适应多种应用需求。
    - 丰富的软件支持:可使用4DGL语言编程,方便快捷。
    - 多媒体支持:可通过微SD卡扩展存储空间,支持多媒体文件检索和数据记录。

    4. 应用案例和使用建议


    应用场景:
    - 工业自动化:用于监测设备状态、报警提示等。
    - 智能家居:控制家庭设备,如灯光、空调等。
    - 医疗设备:实时显示生命体征数据。
    使用建议:
    - 合理利用GPIO引脚:例如将多位置摇杆连接到IO1引脚,简化硬件设计。
    - 音频效果:使用RTTTL音调引擎生成复杂的声音效果。
    - 数据存储:利用微SD卡进行数据日志记录,提高系统的可用性。

    5. 兼容性和支持


    兼容性:
    - 微SD卡支持:支持标准和高容量HC微SD卡,最高支持4GB。
    - 编程支持:可使用4D Systems的Workshop 4 IDE软件进行PmmC/Firmware编程。
    支持服务:
    - 4D Systems公司提供详细的文档和技术支持,确保用户能够顺利部署和使用该模块。

    6. 常见问题与解决方案


    - 问题1:模块无法启动。
    - 解决方案:检查电源连接是否正确,确保电压范围在4.0V到5.5V之间。

    - 问题2:音频播放不正常。
    - 解决方案:确认是否选择了正确的音效文件格式,并检查IO引脚配置是否正确。

    7. 总结和推荐


    综上所述,uLCD-144G2 是一款高性能、多功能的小尺寸显示器模块,适用于多种应用场景。它具有紧凑的设计、强大的图形处理能力和全面的功能支持,非常适合开发人员和工程师使用。如果你正在寻找一款成本效益高且易于集成的显示器模块,uLCD-144G2 绝对是一个值得考虑的选择。

ULCD-144-G2参数

参数
显示宽度 25.5mm
接口方式 TTL
视角 60°,60°
显示类型 TFT - Color
显示尺寸 1.44in
显示模式 透射式
字符宽度 -
发光强度 -
控制器类型 -
显示颜色 红,红色,绿,绿色,蓝,蓝色
背光颜色 LED - 白色
分辨率(pixels) 128 x 128
显示高度 26.5mm
字符高度 -
触碰模式 非触控式
长*宽*高 31mm*42mm*14mm
零件状态 在售
包装方式 盒装

ULCD-144-G2厂商介绍

4D Systems是一家专注于图形显示技术的公司,主要提供嵌入式显示解决方案。其产品主要分为以下几类:

1. 图形控制器:提供各种尺寸和分辨率的图形控制器,适用于不同的显示需求。
2. 触摸屏模块:提供多种尺寸的触摸屏,支持多点触控,适用于交互式应用。
3. 显示模块:提供各种尺寸的LCD和OLED显示模块,满足不同视觉和尺寸要求。
4. 开发工具和软件:提供开发工具和软件支持,帮助开发者快速开发和部署应用。

4D Systems的优势在于:

- 高度集成:提供一站式解决方案,包括硬件、软件和开发工具。
- 灵活性:产品线覆盖广泛的应用领域,从简单的图形显示到复杂的交互式应用。
- 技术支持:提供强大的技术支持和客户服务,帮助解决开发和部署过程中的问题。
- 创新能力:不断推出新技术和产品,保持行业领先地位。

4D Systems的产品广泛应用于工业自动化、医疗设备、消费电子、交通系统等多个领域。

ULCD-144-G2数据手册

厂牌 PDF简要描述 下载
4D SYSTEMS LED显示器件 4D SYSTEMS ULCD-144-G2 ULCD-144-G2数据手册
