首页  >  产品百科  >  uOLED-128-G2-AR

uOLED-128-G2-AR

产品分类: LED显示器件
厂牌: 4D SYSTEMS
产品描述: 4D Systems Arduino显示屏, OLED 显示器, 对角尺寸1.5in, 用于Arduino
供应商型号: 2451201
供应商: 海外现货
标准整包数: 1

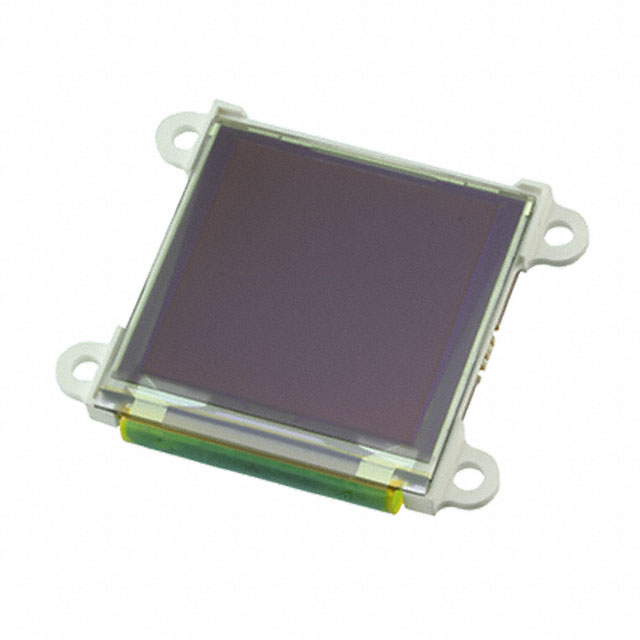

4D SYSTEMS LED显示器件 uOLED-128-G2-AR

uOLED-128-G2-AR概述

    电子元器件产品技术手册:uOLED-128G2 Micro-OLED 显示模块

    1. 产品简介


    uOLED-128G2 是 4D Systems 微型 OLED 显示系列的一部分,结合了 128×128 像素分辨率和 65K 真彩色显示,能够为嵌入式应用提供极佳的视觉效果。此模块特别适合用于需要明亮且引人注目的显示屏的应用场景,例如多媒体演示、动画播放和图像显示等。它以独特的紧凑设计(45.5 × 36.0 × 13.7 毫米)和高性价比吸引了广泛的关注,是众多工业与消费电子领域的理想选择。

    2. 技术参数


    | 参数 | 描述 |

    | 屏幕尺寸 | 1.5" PMOLED |
    | 分辨率 | 128 × 128 |
    | 色彩深度 | 65K 真彩色 |
    | 驱动方式 | 被动矩阵 OLED |
    | 视角范围 | > 160° |
    | 亮度 | 100 cd/m² |
    | 工作电压范围 | 4.0V 至 5.5V |
    | 主要接口 | 10 针连接器,包含 RX/TX、RESET、IO1/IO2 和电源 |
    | 数据传输速度 | 最高达 600K baud |
    | 电源输出 | +3.3V(最大 50mA),+5V OUT(约 4.7V,50mA) |
    | 尺寸(包括安装孔) | 45.5 × 36.0 × 13.7 mm |
    | 质量 | 约 11g |

    3. 产品特点和优势


    uOLED-128G2 的核心亮点包括以下几点:
    1. 高分辨率和真彩色显示:128×128 像素和 65K 色的分辨率保证了清晰且生动的画面表现力。
    2. 节能设计:无需背光,具有接近 180° 的宽广视角,适合在各种光照条件下使用。
    3. 灵活的功能扩展:支持 Dallas 1-Wire 协议、音频生成、多点触摸开关等多样化功能。
    4. 强大的处理能力:内置 Goldelox 图形处理器,支持图形库函数和丰富的显示功能,可快速开发应用程序。
    5. 存储扩展性:兼容标准 micro-SD 卡(最高支持 4GB HC 卡),方便数据存储和多媒体播放。
    6. 通用性接口:采用 10 针简易接口,便于与多种主控设备无缝对接,极大提升了适应性。

    4. 应用案例和使用建议


    应用场景举例:
    - 工业控制界面:通过集成的按钮和传感器功能实现交互式的控制面板。
    - 物联网设备:可用于智能家居、安防监控系统,提供直观的用户界面。
    - 便携设备:例如测量工具、医疗仪器,具备轻量化和低功耗的特点,非常适合移动场景。
    使用建议:
    - 避免长时间显示单一画面,定期更换背景以减少烧屏风险。
    - 防止模块受到物理损伤,例如避免硬物刮擦屏幕表面。
    - 使用清洁柔软的布擦拭表面污渍,避免水分接触模块表面。
    - 若需延长屏幕寿命,可在不使用时调低亮度或启用屏幕保护模式。

    5. 兼容性和支持


    uOLED-128G2 可轻松与各类主控板(如 Arduino、Raspberry Pi 等)兼容,通过标准 UART 接口实现数据传输。此外,厂商提供详细的技术文档和支持服务,用户可通过 4D Systems 官方网站获取编程工具和固件更新。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法启动 | 检查供电电压是否在 4.0V 至 5.5V 范围内。 |
    | 通信异常 | 确认接线正确并设置合适的波特率(300-600K)。 |
    | 屏幕亮度不足 | 检查对比度调节设置是否合理。 |
    | 存储卡无法正常识别 | 使用符合 SPI 标准的存储卡并重新插拔。 |

    7. 总结和推荐


    总体而言,uOLED-128G2 微型 OLED 显示模块是一款高性能、多功能且极具竞争力的产品。它的高分辨率、丰富接口以及对多媒体的支持使其成为工业、物联网及便携设备的理想选择。对于寻求高性价比和灵活性的开发人员来说,这一产品无疑是一个优秀的解决方案。因此,我们强烈推荐这款模块用于各种嵌入式显示需求。
    推荐指数:★★★★★

uOLED-128-G2-AR参数

参数
显示高度 27mm
控制器类型 -
背光颜色 Without 背光
显示宽度 27mm
字符高度 -
发光强度 -
显示模式 -
显示类型 OLED - Passive Matrix
显示颜色 红,红色,绿,绿色,蓝,蓝色
视角 -
显示尺寸 1.5in
触碰模式 非触控式
字符宽度 -
分辨率(pixels) 128 x 128
接口方式 TTL
长*宽*高 45.5mm*36mm*13.7mm
零件状态 在售
包装方式 盒装

uOLED-128-G2-AR厂商介绍

4D Systems是一家专注于图形显示技术的公司,主要提供嵌入式显示解决方案。其产品主要分为以下几类:

1. 图形控制器:提供各种尺寸和分辨率的图形控制器,适用于不同的显示需求。
2. 触摸屏模块:提供多种尺寸的触摸屏,支持多点触控,适用于交互式应用。
3. 显示模块:提供各种尺寸的LCD和OLED显示模块,满足不同视觉和尺寸要求。
4. 开发工具和软件:提供开发工具和软件支持,帮助开发者快速开发和部署应用。

4D Systems的优势在于:

- 高度集成:提供一站式解决方案,包括硬件、软件和开发工具。
- 灵活性:产品线覆盖广泛的应用领域,从简单的图形显示到复杂的交互式应用。
- 技术支持:提供强大的技术支持和客户服务,帮助解决开发和部署过程中的问题。
- 创新能力:不断推出新技术和产品,保持行业领先地位。

4D Systems的产品广泛应用于工业自动化、医疗设备、消费电子、交通系统等多个领域。

uOLED-128-G2-AR数据手册

厂牌 PDF简要描述 下载
4D SYSTEMS LED显示器件 4D SYSTEMS uOLED-128-G2-AR uOLED-128-G2-AR数据手册

uOLED-128-G2-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
