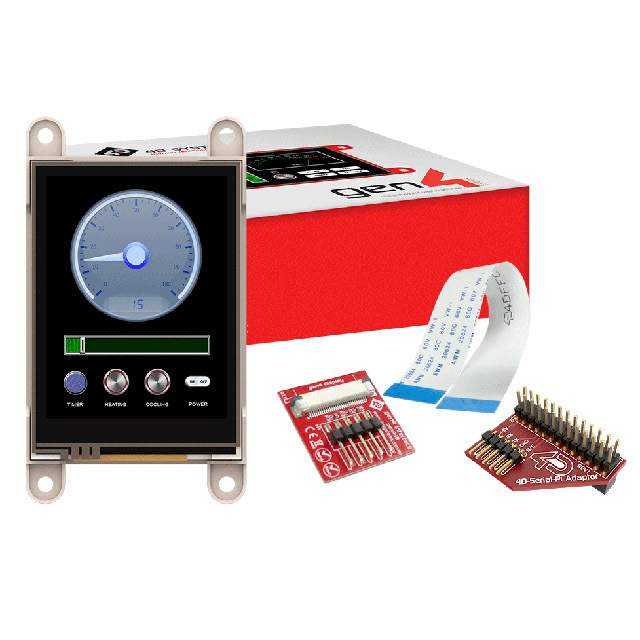

GEN4-ULCD-24PT-PI

产品分类: LED显示器件
厂牌: 4D SYSTEMS
产品描述: 4D Systems 树莓派显示屏, 电阻性触摸屏, 对角尺寸2.4in, gen4 Diablo 16
供应商型号: 1613-1179-ND
供应商: Digi-Key
标准整包数: 1
4D SYSTEMS LED显示器件 GEN4-ULCD-24PT-PI

GEN4-ULCD-24PT-PI概述

    gen4-uLCD-24PT 2.4” Picaso Integrated Display Module

    1. 产品简介


    gen4-uLCD-24PT 是由4D Systems设计和制造的最新一代集成显示模块之一。这一系列的模块专为简化集成和使用而设计,充分考虑了空间需求和功能性的需求。该模块采用2.4英寸彩色TFT LCD显示屏,集成了四线电阻式触摸屏。它由知名的4D Systems Picaso图形处理器驱动,提供了一系列强大的功能和选项,适用于设计师、集成商和用户。

    2. 技术参数


    - 分辨率: 240 x 320像素
    - 颜色: 65K真彩
    - 存储: 14KB闪存(用户应用程序代码和数据)
    - 内存: 14KB SRAM(用户变量)
    - 串行端口: 两个异步硬件串行端口(COM0、COM1),通信速率为300至600K波特
    - I2C接口: 主模式
    - 定时器: 8个16位定时器,分辨率为1毫秒
    - GPIO: 13个通用输入/输出引脚
    - 连接方式: 30针柔性印刷电路板(FPC)连接
    - 微SD卡插槽: 用于多媒体存储和数据记录
    - 音频: 专用PWM音频引脚,通过WAV文件驱动,外部放大器可选
    - 电源: 4.0V至5.5V单电源操作

    3. 产品特点和优势


    - 智能TFT LCD模块: 支持触摸检测和微SD存储
    - 强大的处理能力: Picaso图形处理器内置丰富的4DGL图形系统库函数
    - 兼容性强: 与Workshop4 IDE完全兼容,可运行在其他支持Picaso图形处理器的模块上
    - 高精度定时器: 8个16位定时器,精确到1毫秒
    - 灵活的GPIO配置: 13个GPIO引脚,支持高速并行数据传输
    - 环境适应性: 操作温度范围广,符合RoHS和REACH标准

    4. 应用案例和使用建议


    - 工业自动化: 可用于实时监控和控制系统的数据展示
    - 医疗设备: 显示患者监测数据和报警信息
    - 消费电子产品: 作为人机交互界面,显示触摸响应和状态信息
    - 智能家居: 控制家居设备状态显示
    使用建议:
    - 使用合适的电源适配器确保电压稳定在4.0V至5.5V之间
    - 在高温环境下使用时,注意散热,以防止过热
    - 配合4D Systems提供的软件工具,如Workshop4 IDE,可以实现更高效的应用开发

    5. 兼容性和支持


    - 兼容性: 100%兼容Workshop4 IDE及其多种开发环境
    - 技术支持: 用户可联系4D Systems的技术支持团队获取帮助

    6. 常见问题与解决方案


    - 问题: 无法启动模块
    - 解决方案: 确认电源电压正确,检查连接线缆是否有松动
    - 问题: 触摸屏不灵敏
    - 解决方案: 调整触摸屏的压力,确认触摸屏是否需要校准
    - 问题: 模块死机
    - 解决方案: 检查应用程序代码,重新烧录固件

    7. 总结和推荐


    gen4-uLCD-24PT凭借其强大的处理能力和丰富的功能,是一款适合各种应用场合的理想选择。其广泛的兼容性、易用性和高质量的用户体验使其在市场上具有很强的竞争力。强烈推荐该产品给需要高性能显示模块的设计者和工程师。

GEN4-ULCD-24PT-PI参数

参数
字符宽度 -
分辨率(pixels) 240 x 320
显示高度 49mm
显示尺寸 2.4in
显示类型 TFT - Color
触碰模式 电阻式式
显示颜色 红,红色,绿,绿色,蓝,蓝色
字符高度 -
发光强度 -
显示宽度 36.7mm
控制器类型 -
视角 110°,90°
显示模式 透射式
背光颜色 LED - 白色
接口方式 I2C,并联
长*宽*高 78.4mm*44.8mm*7.2mm
零件状态 在售
包装方式 盒装

GEN4-ULCD-24PT-PI厂商介绍

4D Systems是一家专注于图形显示技术的公司,主要提供嵌入式显示解决方案。其产品主要分为以下几类:

1. 图形控制器:提供各种尺寸和分辨率的图形控制器,适用于不同的显示需求。
2. 触摸屏模块:提供多种尺寸的触摸屏,支持多点触控,适用于交互式应用。
3. 显示模块:提供各种尺寸的LCD和OLED显示模块,满足不同视觉和尺寸要求。
4. 开发工具和软件:提供开发工具和软件支持,帮助开发者快速开发和部署应用。

4D Systems的优势在于:

- 高度集成:提供一站式解决方案,包括硬件、软件和开发工具。
- 灵活性:产品线覆盖广泛的应用领域,从简单的图形显示到复杂的交互式应用。
- 技术支持:提供强大的技术支持和客户服务,帮助解决开发和部署过程中的问题。
- 创新能力:不断推出新技术和产品,保持行业领先地位。

4D Systems的产品广泛应用于工业自动化、医疗设备、消费电子、交通系统等多个领域。

GEN4-ULCD-24PT-PI数据手册

厂牌 PDF简要描述 下载
4D SYSTEMS LED显示器件 4D SYSTEMS GEN4-ULCD-24PT-PI GEN4-ULCD-24PT-PI数据手册

GEN4-ULCD-24PT-PI封装设计

查看详情并下载
Symbol
Footprint
3D Model
