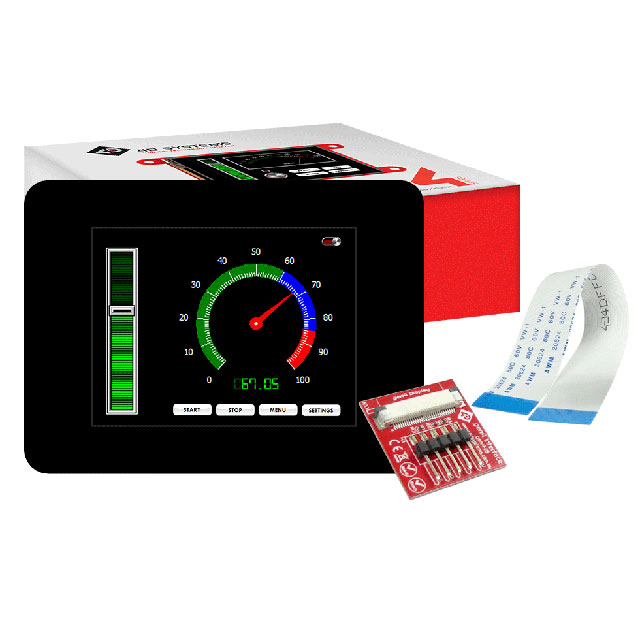

GEN4-ULCD-32DCT-CLB

产品分类: LED显示器件
厂牌: 4D SYSTEMS
产品描述: 4D Systems 3.2in LED液晶屏, gen4系列, 电容式触摸屏, 240 x 320pixels, 串行接口
供应商型号: 1613-1125-ND
供应商: Digi-Key
标准整包数: 1
4D SYSTEMS LED显示器件 GEN4-ULCD-32DCT-CLB

GEN4-ULCD-32DCT-CLB概述

    3.2" Diablo16 Integrated Display Module 技术手册

    产品简介


    3.2" Diablo16 集成显示模块是4D Systems公司最新一代产品系列的一部分。这款显示器适用于需要高性能、易集成的应用场景,如工业自动化、医疗设备及智能家居等。该模块采用先进的DIABLO16图形处理器,提供高分辨率彩色TFT显示屏,可选配电阻式触摸屏或电容式触摸屏,内置存储功能,并支持多种通信接口。

    技术参数


    - 显示屏:3.2英寸TFT LCD显示屏,支持65K真彩色
    - 分辨率:240x320像素
    - 触摸屏选项:可选配电阻式触摸屏(DT)或电容式触摸屏(DCT)
    - 内存:6个存储银行,每个银行32750字节闪存,32KB SRAM
    - I/O端口:16个通用I/O引脚,4个配置为模拟输入
    - 供电电压:4.0V至5.5V
    - 尺寸:无盖板(D):95.7x57.1x6.3mm;带盖板(D-CLB):98.8x72.6x7.4mm
    - 重量:无盖板(D):约35克;带盖板(D-CLB):约49克

    产品特点和优势


    1. 强大的DIABLO16处理器:支持多种功能,如PWM、串行通信、I2C、SPI等
    2. 多样的接口:提供多个I2C通道、SPI通道、TTL串行通信接口,多达6个GPIO可用于脉冲输出、PWM和计数器功能
    3. 灵活的存储:支持微SD卡存储和FAT16格式的文件访问
    4. 易用性:兼容4D Systems的Workshop4 IDE,简化编程过程

    应用案例和使用建议


    这款模块适用于需要高性能显示和触控功能的应用,如工厂自动化控制面板、智能家电显示屏等。对于工业应用,建议使用DCT-CLB版本,以获得更好的耐久性和触控响应。在集成时,应注意确保电源稳定,并合理分配GPIO资源。

    兼容性和支持


    - 兼容性:与4D Systems的其他显示屏模块兼容,如Picaso或Diablo16处理器
    - 软件支持:提供完整的Workshop4 IDE支持,包括Designer、ViSi Genie和Serial工具

    常见问题与解决方案


    - Q1: 如何连接电阻式触摸屏?
    - A1: 使用指定的GPIO引脚进行配置,详见《DIABLO16-4DGL-Internal-Functions.pdf》文档。
    - Q2: 如何优化性能?
    - A2: 调整系统时钟频率和GPIO设置,以提高效率。

    总结和推荐


    3.2" Diablo16 集成显示模块以其卓越的性能、丰富的功能和广泛的兼容性,在市场上具有很强的竞争力。无论是工业还是消费电子领域,都值得考虑使用这一产品。强烈推荐给需要高性能显示解决方案的开发者和设计师。
    通过以上内容的详细介绍,可以看出3.2" Diablo16 集成显示模块是一款全面且强大的显示解决方案,能够满足各种应用需求。

GEN4-ULCD-32DCT-CLB参数

参数
背光颜色 LED - 白色
显示模式 透射式
分辨率(pixels) 240 x 320
显示颜色 红,红色,绿,绿色,蓝,蓝色
发光强度 -
显示宽度 48.6mm
视角 110°,90°
控制器类型 -
显示高度 64.8mm
接口方式 I2C,SPI,TTL
触碰模式 电容式
字符宽度 -
显示尺寸 3.2in
字符高度 -
显示类型 TFT - Color
长*宽*高 98.8mm*72.6mm*8.3mm
零件状态 在售
包装方式 盒装

GEN4-ULCD-32DCT-CLB厂商介绍

4D Systems是一家专注于图形显示技术的公司,主要提供嵌入式显示解决方案。其产品主要分为以下几类:

1. 图形控制器:提供各种尺寸和分辨率的图形控制器,适用于不同的显示需求。
2. 触摸屏模块:提供多种尺寸的触摸屏,支持多点触控,适用于交互式应用。
3. 显示模块:提供各种尺寸的LCD和OLED显示模块,满足不同视觉和尺寸要求。
4. 开发工具和软件:提供开发工具和软件支持,帮助开发者快速开发和部署应用。

4D Systems的优势在于:

- 高度集成:提供一站式解决方案,包括硬件、软件和开发工具。
- 灵活性:产品线覆盖广泛的应用领域,从简单的图形显示到复杂的交互式应用。
- 技术支持:提供强大的技术支持和客户服务,帮助解决开发和部署过程中的问题。
- 创新能力:不断推出新技术和产品,保持行业领先地位。

4D Systems的产品广泛应用于工业自动化、医疗设备、消费电子、交通系统等多个领域。

GEN4-ULCD-32DCT-CLB数据手册

厂牌 PDF简要描述 下载
4D SYSTEMS LED显示器件 4D SYSTEMS GEN4-ULCD-32DCT-CLB GEN4-ULCD-32DCT-CLB数据手册

GEN4-ULCD-32DCT-CLB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 88.348 ¥ 739.3623
10+ $ 73.944 ¥ 618.8189
库存: 67
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 739.36
