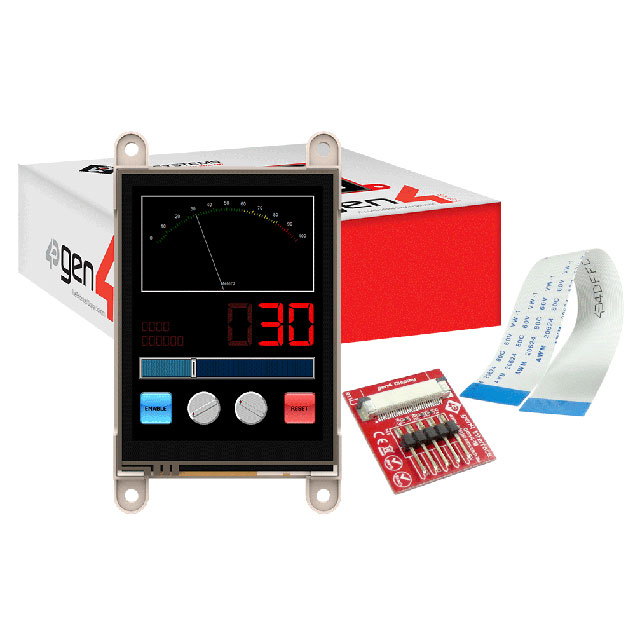

GEN4-ULCD-28PT

产品分类: LED显示器件
厂牌: 4D SYSTEMS
产品描述: 4D Systems 2.8in LCDLCD 显示模块, gen4系列, 电阻式触摸屏, 240 x 320pixels
供应商型号: 1757746
供应商: 海外现货
标准整包数: 1
4D SYSTEMS LED显示器件 GEN4-ULCD-28PT

GEN4-ULCD-28PT概述

    gen4-uLCD-28PT 技术手册解析

    1. 产品简介


    gen4-uLCD-28PT 是一款由4D Systems设计并制造的最新一代集成显示模块,属于gen4系列的一部分。它配备了一块2.8英寸彩色TFT LCD显示屏,并且具备电阻触摸功能。此模块由知名的4D Labs PICASO图形处理器驱动,提供了一系列的功能和选项,适用于设计师、集成商和用户。

    2. 技术参数


    基本规格:
    - 屏幕尺寸:2.8英寸彩色TFT LCD
    - 触摸屏类型:电阻式触摸屏
    - 处理器:4D Labs PICASO图形处理器
    接口与通信:
    - GPIO(通用输入输出):13个自定义可配置引脚
    - 串行端口:2个
    - I2C接口:主模式I2C接口
    - 微SD存储卡:支持SD/SDHC内存卡
    - 音频:音频生成功能
    其他特性:
    - 定时器:多个毫秒级分辨率定时器
    - 编程语言:支持Workshop4 IDE环境下的PmmC编程
    环境适应性:
    - 电源需求:TTL电平串口
    - 安装方式:30针ZIF/FFC/FPC插座,适合简易连接到应用板或主板

    3. 产品特点和优势


    gen4-uLCD-28PT 模块具有以下显著优势:
    - 易集成性:专门设计用于简化集成过程,满足空间和功能性需求。
    - 丰富的接口选择:包括13个自定义GPIO、两个串行端口和一个I2C接口。
    - 强大的处理器:内置PICASO图形处理器,支持多种复杂功能和选项。
    - 兼容性强:与Workshop4 IDE及其四种开发环境完全兼容,确保广泛的编程和控制系统配置选项。
    - 灵活的扩展能力:可通过附加板实现多种功能增强。

    4. 应用案例和使用建议


    应用案例:
    - 智能家居系统:可用于智能灯控、温湿度监控等应用场景。
    - 工业自动化控制:适合作为工控系统的显示界面,集成各类传感器数据展示。
    - 医疗设备:用于医疗器械的实时数据展示,如心率监测等。
    使用建议:
    - 在开发项目时,应根据具体应用场景选择合适的微SD卡容量。
    - 使用时注意保护触摸屏,避免划伤或损坏。
    - 定期检查连接线缆,确保良好的电气接触。

    5. 兼容性和支持


    gen4-uLCD-28PT 模块与4D Systems其他显示模块兼容,支持PICASO图形处理器的设计。如果从旧版本迁移,建议联系4D Systems支持团队获取帮助。此外,4D Systems还提供技术支持和维护服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 屏幕无显示 | 确认供电正常,检查连接线缆是否松动。 |
    | 触摸反应迟钝 | 清理触摸屏表面,确保触摸区域无污渍或灰尘。 |
    | 数据传输不稳定 | 重新设置波特率或更换通信电缆。 |

    7. 总结和推荐


    总结:
    - 优点:易集成性、丰富的接口选择、强大的处理器支持。
    - 适用场景:广泛应用于智能家居、工业自动化及医疗设备等领域。
    推荐:
    gen4-uLCD-28PT 是一款高性能、多功能的集成显示模块,非常适合需要高性能显示与触控功能的应用。建议用户在选择此模块时,仔细考虑应用场景的具体需求,并利用其强大的兼容性和丰富的接口特性进行定制化开发。

GEN4-ULCD-28PT参数

参数
背光颜色 LED - 白色
显示尺寸 2.8in
显示宽度 43.2mm
显示颜色 红,红色,绿,绿色,蓝,蓝色
控制器类型 -
字符高度 -
分辨率(pixels) 240 x 320
视角 110°,90°
字符宽度 -
触碰模式 电阻式式
显示高度 57.6mm
显示模式 透射式
发光强度 -
显示类型 TFT - Color
接口方式 I2C
长*宽*高 87.3mm*52.1mm*7.3mm
零件状态 在售
包装方式 盒装

GEN4-ULCD-28PT厂商介绍

4D Systems是一家专注于图形显示技术的公司,主要提供嵌入式显示解决方案。其产品主要分为以下几类:

1. 图形控制器:提供各种尺寸和分辨率的图形控制器,适用于不同的显示需求。
2. 触摸屏模块:提供多种尺寸的触摸屏,支持多点触控,适用于交互式应用。
3. 显示模块:提供各种尺寸的LCD和OLED显示模块,满足不同视觉和尺寸要求。
4. 开发工具和软件:提供开发工具和软件支持,帮助开发者快速开发和部署应用。

4D Systems的优势在于:

- 高度集成:提供一站式解决方案,包括硬件、软件和开发工具。
- 灵活性:产品线覆盖广泛的应用领域,从简单的图形显示到复杂的交互式应用。
- 技术支持:提供强大的技术支持和客户服务,帮助解决开发和部署过程中的问题。
- 创新能力:不断推出新技术和产品,保持行业领先地位。

4D Systems的产品广泛应用于工业自动化、医疗设备、消费电子、交通系统等多个领域。

GEN4-ULCD-28PT数据手册

厂牌 PDF简要描述 下载
4D SYSTEMS LED显示器件 4D SYSTEMS GEN4-ULCD-28PT GEN4-ULCD-28PT数据手册

GEN4-ULCD-28PT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 362.3589
5+ ¥ 362.3589
10+ ¥ 362.3589
100+ ¥ 362.3589
库存: 23
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 362.35
