IOD-09TH

产品分类: LED显示器件
厂牌: 4D SYSTEMS
产品描述: 4D Systems 0.9in LEDLCD 显示模块, IoD系列, 80 x 160pixels, 1-Wire, I2C, SPI, TTL接口
供应商型号: 1647079
供应商: 海外现货
标准整包数: 1

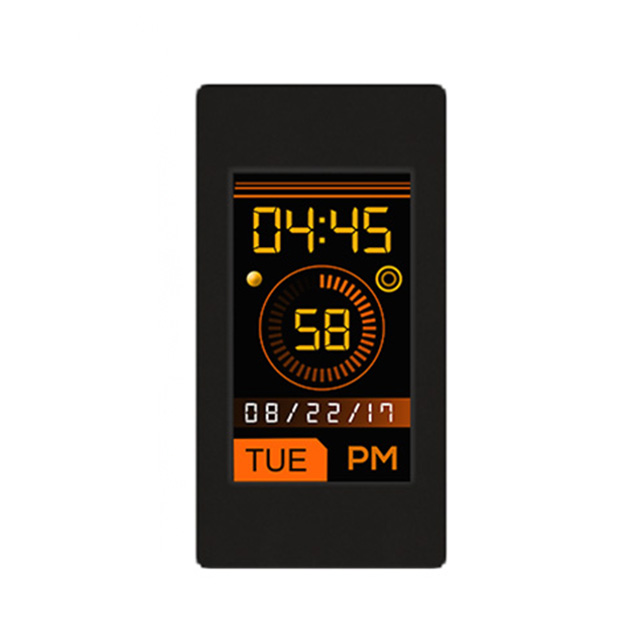

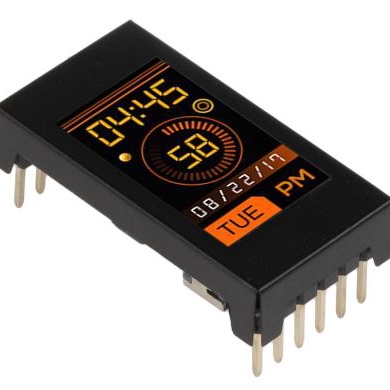

4D SYSTEMS LED显示器件 IOD-09TH

IOD-09TH概述


    产品简介


    基本信息
    产品名称: IoD-09系列
    制造商: 4D Systems
    产品类型: 显示模块
    尺寸: 0.9英寸TFT LCD
    主要功能:
    - 集成ESP8266 WiFi芯片
    - 提供全彩显示
    - 可编程性强
    - 支持多种通信接口(SPI, I2C, 1-Wire)
    - 内置SD卡槽
    - 可以作为主设备或从设备使用
    应用领域:
    - 物联网设备
    - 智能家居系统
    - 工业自动化控制
    - 消费电子产品
    - 教育工具

    技术参数


    | 参数名称 | 描述 |

    | 尺寸 | 0.9英寸TFT LCD |
    | 通信接口 | SPI, I2C, 1-Wire |
    | 存储能力 | 支持FAT16或FAT32格式的SD卡 |
    | 连接方式 | 通过12个引脚连接 |
    | 编程支持 | 4D Systems Workshop4或Arduino IDE |
    | ESP8266 SoC | WiFi模块,支持互联网连接 |
    | 功耗 | 低功耗设计 |
    | 工作温度范围 | -20°C 至 +70°C |

    产品特点和优势


    - 小巧轻便: 0.9英寸的显示屏使得该模块适合嵌入各种紧凑型设备。
    - 多功能接口: 支持多种通信接口,如SPI, I2C, 和1-Wire,便于与不同类型的外设连接。
    - 强大的内置功能: 内置WiFi功能,使其能够轻松连接互联网,实现远程控制和数据传输。
    - 易用性: 提供易于上手的开发工具,如4D Systems Workshop4和Arduino IDE。
    - 扩展性: 可通过SD卡扩展存储容量,支持FAT16或FAT32格式。

    应用案例和使用建议


    应用案例
    1. 智能家居系统: 使用IoD-09模块来显示传感器数据和控制家居设备状态。
    2. 工业自动化控制: 在生产线监控系统中,利用IoD-09模块实时显示生产数据和警报信息。
    3. 消费电子产品: 例如,智能手表或健康监测器,通过IoD-09显示用户的健康数据。
    使用建议
    - 优化屏幕显示效果: 根据实际应用场景调整屏幕亮度和对比度。
    - 电源管理: 合理安排电源使用,降低能耗,延长使用寿命。
    - 接口连接: 使用合适的连接线和配件,确保信号传输的稳定性和可靠性。

    兼容性和支持


    - 兼容性: IoD-09系列与各种主流微控制器兼容,如Arduino、ESP32等。
    - 技术支持: 4D Systems提供了详细的文档和技术支持,包括4D-UPA通用编程器的使用说明。
    - 软件库支持: 提供丰富的开发库,如GFX4dIoD09,方便开发者快速构建应用程序。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 屏幕显示乱码 | 检查通信协议和波特率设置,确保配置正确 |
    | 无法连接到WiFi | 检查网络设置和密码是否正确 |
    | 读写SD卡失败 | 确认SD卡格式正确且未损坏,重新格式化SD卡并重试 |
    | 程序烧录失败 | 检查编程器连接和驱动程序安装情况,重新尝试烧录 |

    总结和推荐


    综合评估
    IoD-09系列显示模块以其小巧的体积、丰富的功能、良好的兼容性以及出色的用户体验在市场上具备极强的竞争优势。该模块的多功能通信接口和强大的内置功能使其适用于广泛的物联网和消费电子应用。
    推荐结论
    强烈推荐: IoD-09系列是集成WiFi功能的高性价比显示模块,适用于需要高效数据展示和灵活通信的应用场景。无论是开发智能家居设备还是工业自动化控制系统,IoD-09系列都是理想的选择。

IOD-09TH参数

参数
字符高度 -
显示类型 TFT - Color
显示颜色 -
显示宽度 20.16mm
显示模式 透射式
显示尺寸 0.9in
显示高度 11.52mm
接口方式 SPI,串联
背光颜色 LED
字符宽度 -
视角 130°,130°
分辨率(pixels) 80 x 160
控制器类型 -
发光强度 -
触碰模式 非触控式
长*宽*高 31.8mm*16.4mm*11.7mm
安装方式 通孔安装
零件状态 在售
包装方式 盒装

IOD-09TH厂商介绍

4D Systems是一家专注于图形显示技术的公司,主要提供嵌入式显示解决方案。其产品主要分为以下几类:

1. 图形控制器:提供各种尺寸和分辨率的图形控制器,适用于不同的显示需求。
2. 触摸屏模块:提供多种尺寸的触摸屏,支持多点触控,适用于交互式应用。
3. 显示模块:提供各种尺寸的LCD和OLED显示模块,满足不同视觉和尺寸要求。
4. 开发工具和软件:提供开发工具和软件支持,帮助开发者快速开发和部署应用。

4D Systems的优势在于:

- 高度集成:提供一站式解决方案,包括硬件、软件和开发工具。
- 灵活性:产品线覆盖广泛的应用领域,从简单的图形显示到复杂的交互式应用。
- 技术支持:提供强大的技术支持和客户服务,帮助解决开发和部署过程中的问题。
- 创新能力:不断推出新技术和产品,保持行业领先地位。

4D Systems的产品广泛应用于工业自动化、医疗设备、消费电子、交通系统等多个领域。

IOD-09TH数据手册

厂牌 PDF简要描述 下载
4D SYSTEMS LED显示器件 4D SYSTEMS IOD-09TH IOD-09TH数据手册

IOD-09TH封装设计

查看详情并下载
Symbol
Footprint
3D Model
