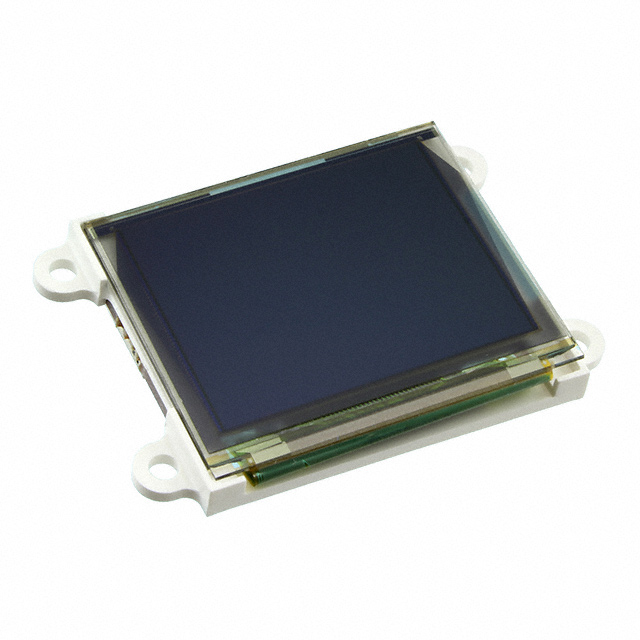

UOLED-160G2-AR

产品分类: LED显示器件
厂牌: 4D SYSTEMS
产品描述: 4D Systems Arduino显示屏, OLED 显示器, 对角尺寸1.7in, 用于Arduino
供应商型号: 1613-1113-ND
供应商: Digi-Key
标准整包数: 1
4D SYSTEMS LED显示器件 UOLED-160G2-AR

UOLED-160G2-AR概述

    uOLED-160-G2 OLED 显示模块技术手册

    1. 产品简介


    uOLED-160-G2 是4D Systems微 OLED 图形显示系列中的一款显示模块。这款模块结合了1.7英寸160x128像素的分辨率和65K真色彩,适用于动画、幻灯片演示和其他多媒体展示。它专为吸引眼球的嵌入式显示应用设计,特别适合那些需要明亮且引人注目的显示效果的应用场合。作为4D Systems系列中最大的uOLED模块,uOLED-160-G2 搭载了强大的 GOLDELOX 处理器,能够提供卓越的图形处理能力。

    2. 技术参数


    | 参数 | 描述 |

    | 分辨率 | 160x128 像素 |
    | 屏幕大小 | 1.7 英寸 |
    | 颜色深度 | 65K 真色彩 |
    | 接口类型 | COM0 UART, GPIO, System Pins |
    | 供电电压 | 3.3V |
    | 工作温度范围 | -20°C 至 +70°C |
    | 存储温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    uOLED-160-G2 的主要特点是其高分辨率和丰富的色彩显示,使其成为需要出色视觉效果的嵌入式应用的理想选择。其内置的GOLDELOX处理器提供了强大的图形处理能力,可以快速构建图形解决方案。此外,模块支持多种接口(如UART、GPIO),能够轻松集成到各种系统中。

    4. 应用案例和使用建议


    uOLED-160-G2 广泛应用于需要高分辨率显示的设备,如工业控制面板、医疗监控设备、智能家居设备等。例如,在智能家居设备中,该模块可以用作触摸屏界面,展示实时数据和控制设备状态。使用时,建议根据具体应用场景合理配置显示内容和刷新频率,以确保最佳的用户体验。

    5. 兼容性和支持


    uOLED-160-G2 与常见的串行接口兼容,易于与其他电子元器件集成。4D Systems提供了丰富的开发工具和支持文档,包括Workshop4 IDE软件和详细的编程指南,帮助开发者快速上手。

    6. 常见问题与解决方案


    - 问题:模块不显示任何内容
    - 解决方案:检查电源连接是否正确,确保供电电压稳定在3.3V。同时确认是否正确初始化显示屏。

    - 问题:显示内容混乱或出现乱码
    - 解决方案:尝试更新固件或重新上传程序。确保所有代码和配置文件都是最新的。

    - 问题:触摸屏响应迟钝
    - 解决方案:检查触摸屏接线是否有松动或接触不良,重新校准触摸屏参数。

    7. 总结和推荐


    综上所述,uOLED-160-G2 在高分辨率和色彩显示方面表现出色,非常适合需要清晰、生动图像显示的应用场景。其强大的图形处理能力和广泛的兼容性使得该模块在市场上具有较强的竞争力。强烈推荐在需要高精度和高质量显示的项目中使用。
    通过以上分析,可以看出 uOLED-160-G2 是一款功能强大且适用广泛的 OLED 显示模块,特别适合对显示效果有高要求的应用。

UOLED-160G2-AR参数

参数
触碰模式 非触控式
接口方式 TTL
发光强度 -
显示高度 27mm
显示颜色 红,红色,绿,绿色,蓝,蓝色
控制器类型 -
显示尺寸 1.7in
字符宽度 -
显示宽度 33.6mm
分辨率(pixels) 160 x 128
视角 160°
字符高度 -
背光颜色 Without 背光
显示模式 -
显示类型 OLED - Passive Matrix
长*宽*高 52mm*32mm*6.1mm
零件状态 在售
包装方式 盒装

UOLED-160G2-AR厂商介绍

4D Systems是一家专注于图形显示技术的公司,主要提供嵌入式显示解决方案。其产品主要分为以下几类:

1. 图形控制器:提供各种尺寸和分辨率的图形控制器,适用于不同的显示需求。
2. 触摸屏模块:提供多种尺寸的触摸屏,支持多点触控,适用于交互式应用。
3. 显示模块:提供各种尺寸的LCD和OLED显示模块,满足不同视觉和尺寸要求。
4. 开发工具和软件:提供开发工具和软件支持,帮助开发者快速开发和部署应用。

4D Systems的优势在于:

- 高度集成:提供一站式解决方案,包括硬件、软件和开发工具。
- 灵活性:产品线覆盖广泛的应用领域,从简单的图形显示到复杂的交互式应用。
- 技术支持:提供强大的技术支持和客户服务,帮助解决开发和部署过程中的问题。
- 创新能力:不断推出新技术和产品,保持行业领先地位。

4D Systems的产品广泛应用于工业自动化、医疗设备、消费电子、交通系统等多个领域。

UOLED-160G2-AR数据手册

厂牌 PDF简要描述 下载
4D SYSTEMS LED显示器件 4D SYSTEMS UOLED-160G2-AR UOLED-160G2-AR数据手册

UOLED-160G2-AR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 83.148 ¥ 695.8448
10+ $ 70.2 ¥ 587.4863
50+ $ 66.3002 ¥ 554.8499
100+ $ 62.4004 ¥ 522.2135
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 695.84
