BK/S505-800-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 0.632A²S 1.5KA 慢速熔断 Cartridge,Ceramic 800mA 底座安装 5mm(长度)*20mm(宽度)
供应商型号: N-BK/S505-800-R
供应商: 云汉优选
标准整包数: 100

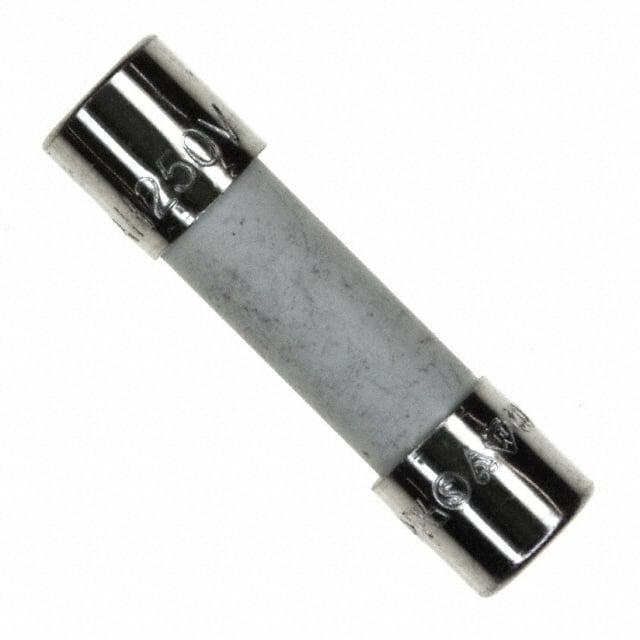

EATON 熔断保险丝 BK/S505-800-R

BK/S505-800-R概述


    产品简介


    S505系列是5毫米×20毫米的快熔陶瓷管式保险丝,具有延时和高分断能力的特点。它广泛应用于LED及通用照明、电视机(LED/LCD)、家电、打印机及其外围设备、测试仪器和电源供应器等领域。该产品按照IEC 60127-2标准设计,确保在严苛环境下的可靠性能。

    技术参数


    | 参数名称 | 技术指标 |

    | 电流范围 | 0.5 A 至 12 A |
    | 额定电压 | 交流250伏(部分型号为1000伏) |
    | 最大分断能力 | 1500安培(交流,0.5A至10A),1000安培(12A) |
    | 典型冷态直流电阻 | 小于0.5欧姆(0.5A),至0.0053欧姆(12A) |
    | 预燃曲线(I²t) | 从0.188A²·s至713.7A²·s |
    | 典型压降 | 从295mV至713.7mV |
    | 工作温度范围 | -55°C至+125°C(需降额操作) |

    产品特点和优势


    S505系列保险丝以其延时特性和高分断能力著称,可有效保护电路免受过载损害。其采用陶瓷管与镍镀层黄铜端帽的设计,提升了耐热性和抗冲击性。同时,产品符合RoHS要求,环保且无卤素,满足现代电子设备对绿色制造的需求。特别值得注意的是,该系列产品通过了多项国际认证,包括cURus、CSA、SEMKO、VDE、BSI等,确保在全球范围内稳定可靠的应用。

    应用案例和使用建议


    应用案例
    S505保险丝被广泛应用于以下场景:
    - LED及LCD电视:有效防护电路的瞬间高压冲击,延长设备寿命。
    - 白色家电:如冰箱、洗衣机等,为复杂的电路提供稳定保护。
    - 打印机及周边设备:适应高速运转过程中可能产生的异常电流。
    使用建议
    对于高负载电路,建议选择更高额定值的保险丝以避免频繁更换;同时,在高温环境下需适当降低额定电流以保证安全运行。

    兼容性和支持


    S505系列保险丝可与其他标准5×20毫米尺寸的组件互换使用。厂商提供详尽的技术支持服务,并定期更新技术文档,帮助客户解决实际应用中的技术难题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 保险丝熔断频率过高 | 检查电路是否存在持续性过载 |
    | 温度升高导致性能下降 | 确保安装位置通风良好并按说明书调整负载 |
    | 不匹配外部系统 | 检查所选型号是否符合实际需求 |

    总结和推荐


    S505系列保险丝凭借其卓越的延时特性、广泛的电流覆盖范围及多重认证背书,在多种工业和消费类电子产品中表现出色。无论是从产品性能还是环境友好角度考虑,都是一款值得信赖的选择。推荐给需要高性能保护方案的专业用户。
    如果您正在寻找一种既经济实惠又可靠的保险丝解决方案,那么S505系列无疑是您的理想之选!

BK/S505-800-R参数

参数
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 0.632A²S
额定电流 800mA
熔断电流 1.5KA
额定电压-AC 250V
额定电压-DC -
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 在售
包装方式 散装

BK/S505-800-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/S505-800-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/S505-800-R BK/S505-800-R数据手册

BK/S505-800-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
