BK/AGC-1-1/2

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 250V 9.023A²S 1.5A 快速熔断 Cartridge,Glass 1.5A 底座安装 31.75mm(长度)
供应商型号: N-BK/AGC-1-1/2
供应商: 云汉优选
标准整包数: 1

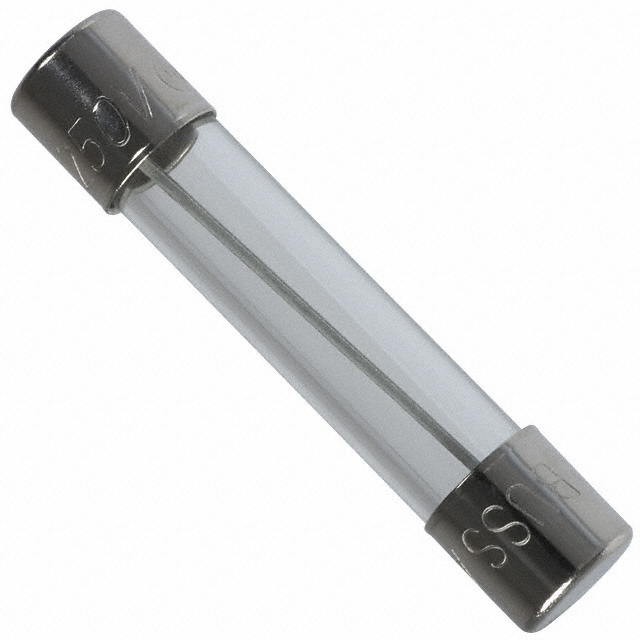

EATON 熔断保险丝 BK/AGC-1-1/2

BK/AGC-1-1/2概述


    产品简介


    本篇技术手册介绍的是艾顿(Eaton)公司生产的AGC系列快熔玻璃管式保险丝。这类保险丝适用于多种电子设备,因其快速响应的特性而广泛应用于保护电路免受过电流的影响。AGC保险丝具备高精度的分断能力,确保在发生过载或短路时能够迅速切断电源,从而有效保护设备的安全运行。

    技术参数


    AGC系列保险丝的技术规格如下所示:
    | 额定电流 (A) | 额定电压 (VAC) | 断流能力 (A) | 典型冷态电阻 (Ω) | 典型熔化时间 I2t (A2s) | 典型压降 (V) |
    |
    | 1/20 | 250 | 35 | 4.500 | 0.00773 | 0.67 |
    | 1/10 | 250 | 35 | 12.565 | 0.000787 | 6.00 |
    | 1/8 | 250 | 35 | 6.800 | 0.00131 | 4.67 |
    | 3/16 | 250 | 35 | 4.900 | 0.00637 | 4.12 |
    | 2/10 | 250 | 35 | 3.360 | 0.00435 | 4.51 |
    | 1/4 | 250 | 35 | 2.300 | 0.0148 | 0.89 |
    | 3/10 | 250 | 35 | 1.670 | 0.0208 | 2.88 |
    | 3/8 | 250 | 35 | 1.203 | 0.0321 | 4.59 |
    | 1/2 | 250 | 35 | 0.615 | 0.269 | 0.59 |
    | 3/4 | 250 | 35 | 0.312 | 0.815 | 0.37 |
    | 1 | 250 | 35 | 0.190 | 1.615 | 0.31 |

    产品特点和优势


    - 快响应时间:AGC保险丝具有快速熔断的特性,可以迅速切断电路以防止故障的发生,尤其适用于对瞬时过电流敏感的应用场合。
    - 机械强度高:AGC保险丝通过了MIL-STD-202标准下的冲击和振动测试,能够在恶劣的环境中稳定工作。
    - 兼容性:除了提供标准封装形式外,还可以根据需求定制如轴向引脚的特殊选项,便于客户选择合适的安装方式。
    - 环保材料:部分型号符合RoHS标准,确保产品满足环境保护要求。

    应用案例和使用建议


    AGC系列保险丝常用于各种电子产品和设备的保护,例如消费类电子产品、通信设备和汽车电子系统。由于其快速熔断的特点,非常适合保护电路中的关键组件不受损害。
    - 建议使用场景:在需要快速断开电源的情况下,AGC保险丝可以有效避免电路过热或损坏。例如,在一些电源管理模块中,如果检测到异常电流,保险丝可以立即切断电路,保护后端设备的安全。
    - 优化方案:对于需要更高断流能力的应用,可以选择更大额定电流的型号。同时,建议进行环境温度测试,确保在极端条件下仍能正常工作。

    兼容性和支持


    AGC保险丝可与各类通用电路板兼容,且制造商提供详尽的技术支持和售后服务。对于用户来说,这不仅提供了可靠的产品保障,也方便用户进行后续的技术咨询和维护工作。

    常见问题与解决方案


    1. Q:AGC保险丝在高温环境下表现如何?
    - A:AGC保险丝通过了MIL-STD-202标准下的冲击和振动测试,即使在较高温度下也能保持稳定的性能。不过,在极端条件下可能需要额外考虑散热措施。
    2. Q:如何正确选择AGC保险丝的型号?
    - A:选择时需考虑电路的工作电流及电压等级。一般而言,保险丝的额定电流应略大于电路的最大正常工作电流,以确保不会频繁熔断。
    3. Q:AGC保险丝是否适合长期连续使用?
    - A:AGC保险丝主要用于短路保护,不适合用于长时间承载高负载电流。长时间承载会导致保险丝提前老化,降低其使用寿命。

    总结和推荐


    综上所述,AGC系列快熔玻璃管式保险丝凭借其出色的快速响应时间和可靠的机械强度,成为众多电子产品不可或缺的重要部件。特别是对于那些对瞬时过电流反应要求较高的应用场景,该产品无疑是最佳的选择。考虑到其广泛的适用范围和优良的性能,强烈推荐使用此系列产品。

BK/AGC-1-1/2参数

参数
熔断电流 1.5A
额定电压-AC 250V
额定电压-DC 250V
熔断特性 快速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 9.023A²S
额定电流 1.5A
长*宽*高 31.75mm(长度)
安装方式 底座安装
零件状态 停产
包装方式 散装

BK/AGC-1-1/2厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/AGC-1-1/2数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/AGC-1-1/2 BK/AGC-1-1/2数据手册

BK/AGC-1-1/2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
85+ $ 1.378 ¥ 11.713
300+ $ 1.2978 ¥ 11.0313
1000+ $ 1.2342 ¥ 10.4907
3000+ $ 1.1934 ¥ 10.1439
8000+ $ 1.1424 ¥ 9.7104
库存: 9700
起订量: 85 增量: 1
交货地:
最小起订量为:85
合计: ¥ 995.6
