HBH-M-R

产品分类: 断路器
厂牌: EATON
产品描述: 1 无 16A 通孔安装
供应商型号: M-HBH-M-R
供应商: Future
标准整包数: 10

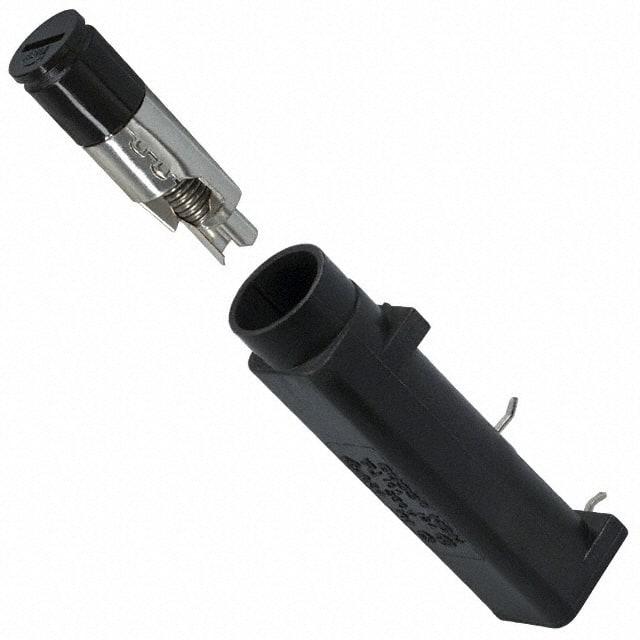

EATON 断路器 HBH-M-R

HBH-M-R概述

    # Eaton Fuse Holders Technical Manual Overview

    1. 产品简介


    Eaton公司的HBH、HBV、HBW系列为1/4" x 1 1/4"和5mm x 20mm熔断器提供高效的持器解决方案。这些产品广泛应用于电气和电子系统中,确保电路安全运行。其主要功能是保护电路免受过载和短路影响,适用于各种工业和民用场景。

    2. 技术参数


    以下是HBH、HBV、HBW系列的技术规格:
    | 型号 | 安装方式 | 熔丝规格 | 额定电压(V) | 额定电流(A) | 认证机构 |
    |
    | HBH-I | 水平安装 | 1/4" x 1 1/4" | 250 | 16 | UL, CSA, VDE, SEMKO |
    | HBH-M | 水平安装 | 5 x 20mm | 250 | 16 | UL, CSA, VDE, SEMKO |
    | HBV-I | 垂直安装(带稳定销) | 1/4" x 1 1/4" | 250 | 16 | UL, CSA, VDE, SEMKO |
    | HBV-M | 垂直安装(带稳定销) | 5 x 20mm | 250 | 16 | UL, CSA, VDE, SEMKO |
    | HBW-I | 垂直安装(无稳定销) | 1/4" x 1 1/4" | 250 | 16 | UL, CSA, VDE, SEMKO |
    | HBW-M | 垂直安装(无稳定销) | 5 x 20mm | 250 | 16 | UL, CSA, VDE, SEMKO |
    产品支持UL、CSA、VDE和SEMKO认证,满足国际安全标准。工作温度范围为-40°C至+85°C,绝缘电阻高达10,000兆欧姆(500VDC),接触电阻小于0.005欧姆(200mV)。此外,所有型号均采用高介电强度的热塑性材料,符合UL 94V0阻燃等级要求。

    3. 产品特点和优势


    HBH、HBV、HBW系列的优势在于其设计的灵活性和安全性。具体特点包括:
    - 融丝载体可互换,便于维护。
    - 彩色编码便于识别不同规格的熔丝。
    - 弹簧加载的融丝载体和旋钮设计,方便安装和更换。
    - “踢脚”端子设计优化波峰焊接工艺。
    - 稳定销设计(HBV型号)增强机械稳定性。
    - 广泛的温度适应能力,确保在恶劣环境下正常工作。

    4. 应用案例和使用建议


    HBH、HBV、HBW系列产品适用于多种场景,例如工业自动化设备、家用电器、医疗设备等。为了充分发挥其性能,建议:
    - 在选择安装位置时,优先考虑通风良好且避免高温区域。
    - 定期检查熔丝状态,及时更换失效熔丝。
    - 根据具体应用需求选择合适的安装方式(水平或垂直)。

    5. 兼容性和支持


    Eaton提供了详细的兼容性指南和技术支持服务,确保客户能够顺利集成这些产品到现有系统中。对于RoHS合规版本,通过添加“-R”选项代码即可实现。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:熔丝频繁烧毁
    - 原因及解决方法:可能是负载过大,需调整负载或选用更高额定值的熔丝。
    - 问题:接触不良导致故障
    - 原因及解决方法:检查连接处是否有氧化或松动现象,必要时清洁或重新固定。

    7. 总结和推荐


    总体而言,HBH、HBV、HBW系列熔断器以其卓越的安全性和可靠性成为众多领域的理想选择。其紧凑的设计、便捷的操作以及广泛的适用性使其在市场上具有强大竞争力。强烈推荐给需要高效、安全电路保护解决方案的专业人士和企业用户。如果您正在寻找一款可靠耐用且易于维护的熔断器产品,Eaton的HBH、HBV、HBW系列无疑是一个优秀的选择。

HBH-M-R参数

参数
照明
断路器类型 -
执行器类型 -
额定电流 16A
极数 1
额定电压-AC -
额定电压-DC -
照明电压-标称值 -
安装方式 通孔安装
零件状态 在售
包装方式 散装

HBH-M-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

HBH-M-R数据手册

厂牌 PDF简要描述 下载
EATON 断路器 EATON HBH-M-R HBH-M-R数据手册

HBH-M-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 11.816 ¥ 99.8452
30+ $ 11.506 ¥ 97.2257
50+ $ 11.462 ¥ 96.8539
200+ $ 11.341 ¥ 95.8315
300+ $ 11.253 ¥ 95.0879
库存: 0
起订量: 10 增量: 10
