KW-5R5C105-R

产品分类: 其他固定电容
厂牌: EATON
产品描述: 2000h@ 85°C -20%~80% 5.5V 5.5V 30Ω@ 1kHz 1F 通孔安装 21.5mm*8.85mm*8.85mm
供应商型号: 19M-KW-5R5C105-R
供应商: 云汉优选
标准整包数: 500

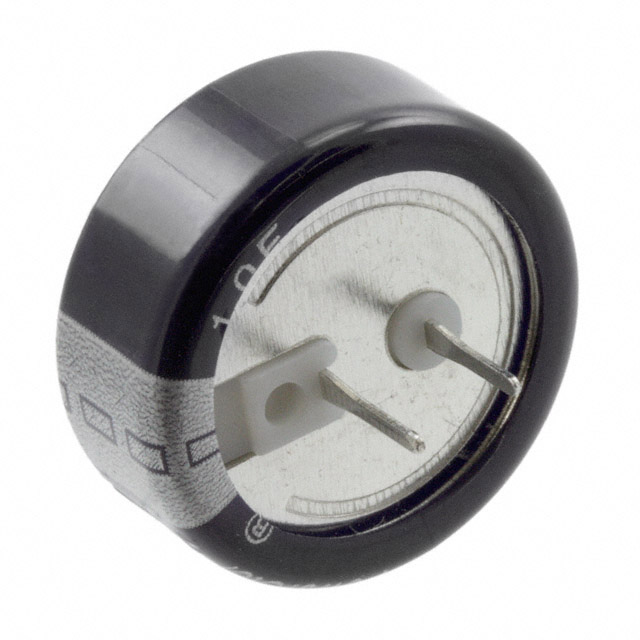

EATON 其他固定电容 KW-5R5C105-R

KW-5R5C105-R概述

    # Eaton KW Supercapacitors Coin Cells 技术手册解析

    产品简介


    Eaton KW Supercapacitors(超级电容器)是一系列高性能、环保型的超大容量电容器,利用电动双层电容(Electric Double Layer Capacitor,简称EDLC)结构结合高精度材料制造。该产品适用于多种应用场合,包括电力计量表、电机控制单元、太阳能逆变器、实时时钟(Real-Time Clock, RTC)备份以及可编程逻辑控制器(Programmable Logic Controller, PLC)等。此外,Eaton KW Supercapacitors具有维护简便、使用寿命长等特点,使其成为市场上极具竞争力的产品。

    技术参数


    Eaton KW Supercapacitors的技术规格和性能参数如下:
    | 参数 | 规格 |

    | 容量 | 0.1 F 至 1.0 F |
    | 工作电压 | 5.5 V |
    | 冲击电压 | 6.3 V |
    | 容量公差 | -20% 至 +80% (+20°C) |
    | 操作温度范围 | -40 °C 至 +85 °C |
    | 最大初始ESR | 30 Ω (测量频率为1kHz) |
    | 典型质量 | 3.7 g至10.4 g |

    产品特点和优势


    1. 高特定容量:具备超大容量,能够满足各类电力需求。
    2. 低漏电流:确保长期稳定的能量储存。
    3. 长循环寿命:设计使用寿命可达20年。
    4. 环保友好:使用无害材料,减少对环境的影响。
    5. 宽操作范围:能够在极端环境下稳定工作,操作温度范围为-40 °C 至 +85 °C。

    应用案例和使用建议


    应用案例
    Eaton KW Supercapacitors广泛应用于各种电力系统,如:
    - 电力计量表:为电子计量表提供备用电源,确保持续准确的电量记录。
    - 太阳能逆变器:辅助太阳能系统的稳定运行,提高能源转换效率。
    - 电机控制单元:为电机控制系统提供瞬时大功率支持。
    使用建议
    根据具体应用,用户可以考虑以下使用建议:
    - 在高温环境下(如+85 °C)使用时,建议定期检查容量变化和等效串联电阻(ESR),以确保设备正常工作。
    - 在实际应用前,进行模拟环境下的测试,确保设备满足要求。
    - 遵循制造商的焊接和清洗指南,避免损坏设备。

    兼容性和支持


    Eaton KW Supercapacitors与其他电子元器件或设备的兼容性良好,可广泛应用于不同类型的电路板设计。厂商提供了详尽的应用指南和支持服务,用户可以通过联系当地销售代表获得更多信息。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    1. 问题:设备工作不稳定
    - 解决方案:检查温度和电压条件,确保设备在规定的操作范围内。
    2. 问题:设备容量下降
    - 解决方案:确认是否遵循正确的存储和使用方法,必要时更换设备。
    3. 问题:设备在焊接过程中受损
    - 解决方案:严格遵守制造商提供的焊接指南,避免高温和长时间接触。

    总结和推荐


    Eaton KW Supercapacitors以其高容量、长寿命、低维护成本等优势,在多个应用领域展现出强大的市场竞争力。通过合理使用,该产品能够有效提升系统性能和稳定性。因此,对于需要高性能、长寿命和环保解决方案的应用场景,我们强烈推荐使用Eaton KW Supercapacitors。

    此技术手册详细介绍了Eaton KW Supercapacitors的特点和性能,为用户提供了丰富的信息和实用建议,有助于用户更好地理解和应用该产品。

KW-5R5C105-R参数

参数
额定电压-DC 5.5V
容差 -20%~80%
电容个数 -
工作寿命 2000h@ 85°C
额定电压 5.5V
温度系数 -
额定电压-AC -
ESR-等效串联电阻 30Ω@ 1kHz
电容值 1F
纹波电流 -
介电材料 -
长*宽*高 21.5mm*8.85mm*8.85mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

KW-5R5C105-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

KW-5R5C105-R数据手册

厂牌 PDF简要描述 下载
EATON 其他固定电容 EATON KW-5R5C105-R KW-5R5C105-R数据手册

KW-5R5C105-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 18.7544
1500+ ¥ 18.1918
库存: 4000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 9377.2
