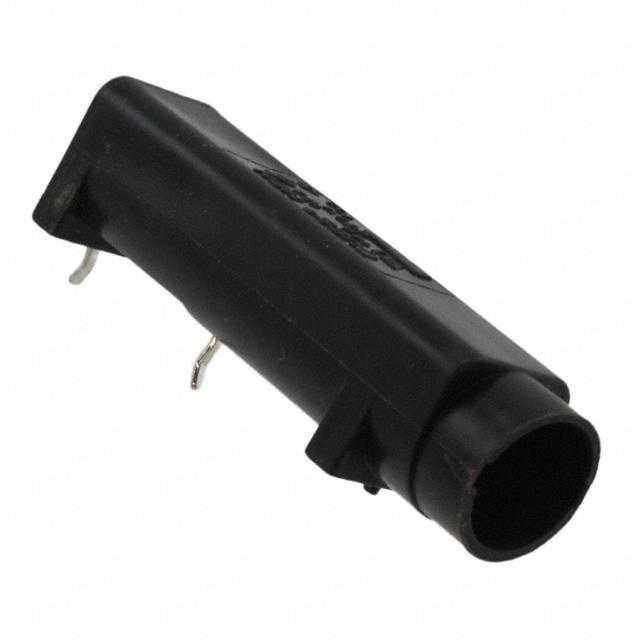

BK-HBH-R

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: Miniature 10A,12A,16A 底座安装,通孔安装 45mm(长度)*12.44mm(高度)
供应商型号: 283-3816-ND
供应商: Digi-Key
标准整包数: 1
EATON 保险丝座和保险丝夹 BK-HBH-R

BK-HBH-R概述

    # Eaton HBH, HBV, HBW 系列熔断器座技术手册

    产品简介


    Eaton 的 HBH、HBV 和 HBW 系列熔断器座是专门设计用于保护电路免受过电流损害的重要组件。这些熔断器座兼容多种尺寸的保险丝(如 1/4" x 1 1/4" 和 5 mm x 20 mm),具有广泛的电压和电流范围,适用于工业、商业及消费类电子产品。该系列熔断器座以其高绝缘性能、优异的接触电阻和稳定性,在各种恶劣环境中均能保持可靠的工作状态。
    主要功能:
    - 支持标准尺寸的 1/4" x 1 1/4" 和 5 mm x 20 mm 保险丝。
    - 提供垂直和水平安装方式。
    - 融合了弹簧加载机构,便于快速更换保险丝。
    - 颜色编码帮助快速识别不同型号的保险丝。
    应用领域:
    - 工业自动化设备。
    - 消费电子类产品。
    - 数据通信系统。
    - 医疗设备及其它对安全性要求极高的场合。

    技术参数


    | 参数名称 | 规格值 |

    | 工作电压 | 250V |
    | 最大电流容量 | 16A |
    | 接触电阻 | 小于 0.005Ω |
    | 绝缘电阻 | ≥10,000MΩ @ 500VDC |
    | 绝缘强度 | >200V/mil |
    | 工作温度范围 | -40°C 至 +85°C |
    认证标准
    - 符合 CE、VDE、SEMKO 和 CSA 认证要求。

    产品特点和优势


    - 模块化设计:不同尺寸的保险丝可互换使用,灵活性强。
    - 高性能材料:采用高阻燃性的热塑性塑料外壳,符合 UL 94V0 等级标准。
    - 优越的电气特性:极低的接触电阻确保高效传导,同时提供出色的抗干扰能力。
    - 稳定的机械结构:所有型号均配备了防滑脚垫或稳定销钉,增强整体稳固性。

    应用案例和使用建议


    应用案例
    1. 在工业机器人控制系统中作为过载保护装置。
    2. 在家庭电器中防止短路引起的火灾风险。
    3. 在网络交换机内实现对关键部件的即时保护。
    使用建议
    - 定期检查保险丝状态并及时更换已损坏的产品。
    - 确保安装时遵循正确的方向标记以避免误接线。
    - 若长期暴露于极端温差环境下,则需考虑额外的散热措施。

    兼容性和支持


    - 与市场上主流规格的 1/4" x 1 1/4" 和 5 mm x 20 mm 保险丝完全匹配。
    - Eaton 提供全面的技术支持服务,包括在线文档下载和技术咨询热线。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 熔断器座频繁触发 | 检查负载是否存在异常耗电情况;调整额定值。|
    | 插拔保险丝时遇到阻力 | 清理插槽内部灰尘杂质;确认型号正确。 |
    | 设备启动后立即跳闸 | 检查电源输入是否正常;重新校准阈值设置。|

    总结和推荐


    综上所述,Eaton HBH、HBV 和 HBW 系列熔断器座凭借其卓越的设计理念、严格的生产标准以及广泛的应用场景,成为众多行业客户的理想选择。无论是从技术参数还是实际表现来看,它们都展现了极高的性价比优势。因此,强烈推荐此系列产品用于需要高水平安全防护的关键场合。如果您正在寻找一种既能满足日常需求又能应对突发状况的强大保护工具,请毫不犹豫地考虑这款优秀的产品吧!

BK-HBH-R参数

参数
额定电流 10A,12A,16A
保险丝座类型 -
保险丝类型 Miniature
长*宽*高 45mm(长度)*12.44mm(高度)
安装方式 底座安装,通孔安装

BK-HBH-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-HBH-R数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK-HBH-R BK-HBH-R数据手册

BK-HBH-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
