P6SMB150A

产品分类: TVS二极管/ESD抑制器
厂牌: EATON
产品描述: 128V 单向 600W 2.9A 207V 143V SMB(DO-214AA) 贴片安装
供应商型号: N-P6SMB150A
供应商: 云汉优选
标准整包数: 1

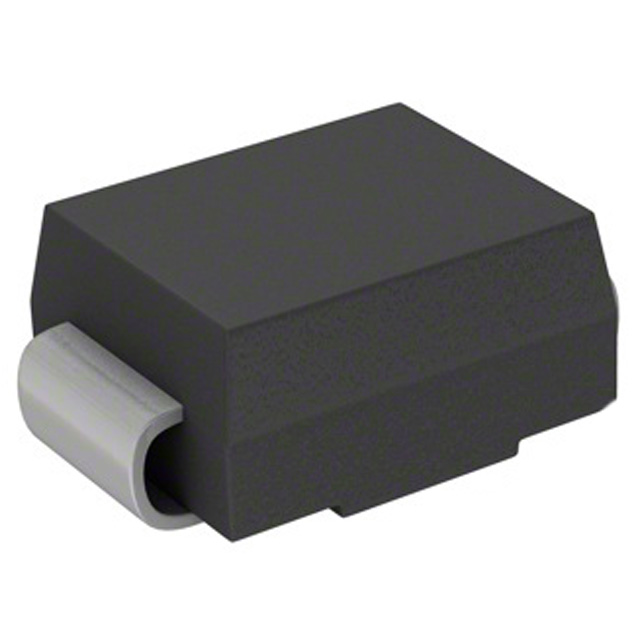

EATON TVS二极管/ESD抑制器 P6SMB150A

P6SMB150A概述

    P6SMB 600 W Transient Voltage Suppressor

    产品简介


    P6SMB是一款600瓦瞬态电压抑制器(Transient Voltage Suppressor, TVS),专为需要高可靠性及紧凑设计的应用而设计。该产品采用SMB低轮廓封装,适用于表面安装应用,能够有效优化电路板空间。P6SMB具备出色的钳位能力,能在广泛的电压范围内提供可靠的保护,适用于消费电子、电信、计算服务器、家用电器、工业自动化、移动设备和可穿戴设备等多个领域。

    技术参数


    - 额定功率: 600 W峰值脉冲功率(10/1000 μs波形)
    - 最大瞬间正向电压: 100 A时5.0 V(单向)
    - 最大瞬态电流: 8.3 ms半正弦波,峰值100 A
    - 热阻抗: 结到引脚约20°C/W,结到环境约100°C/W
    - 存储和工作温度范围: -55°C至+150°C
    - 最高工作温度下的稳态功率耗散: +75°C时5.0 W
    - 反向泄漏电流: 在12 V以上典型值小于1 μA
    - 响应时间: 从0 V到最小击穿电压通常小于1.0 ps
    - 耐热焊接温度: +260°C,持续40秒
    - 塑料外壳符合UL 94 V-0阻燃等级
    - 湿度敏感度级别(MSL): MSL 1级
    - 终端: 焊锡可焊接引脚,符合J-STD-002标准

    产品特点和优势


    P6SMB具有多种独特的功能和优势:
    - 低轮廓SMB封装:适用于需要高密度布线的电路板设计。
    - 出色的钳位能力:在极端条件下仍能有效保护电路。
    - 快速响应时间:典型响应时间小于1.0 ps,确保即时保护。
    - 高温可焊性:可在高达+260°C的温度下进行焊接。
    - 良好的电气特性:典型IR小于1 μA,降低能耗。

    应用案例和使用建议


    P6SMB广泛应用于消费电子产品、电信设备、服务器和家用电器中,以防止因瞬态电压引起的损坏。为了确保最佳性能,建议遵循制造商提供的焊接曲线,并合理设计电路板布局以减少热阻抗。例如,在工业自动化设备中,P6SMB可以用于保护电路板免受电压尖峰的影响,从而延长设备寿命。

    兼容性和支持


    P6SMB支持表面安装应用,与大多数现代电子制造工艺兼容。制造商提供了详细的焊接曲线指南,以帮助用户实现最佳焊接效果。此外,P6SMB已通过UL 497B认证,确保其符合行业安全标准。

    常见问题与解决方案


    1. 问题: 如何避免过高的反向泄漏电流?
    - 解决方案: 在安装过程中,确保使用正确的焊接温度和时间,避免热损伤。此外,检查电路板设计,确保充分散热。

    2. 问题: 如何确保焊接后的机械强度?
    - 解决方案: 使用符合J-STD-002标准的焊锡材料,确保焊点牢固且可靠。

    总结和推荐


    P6SMB 600 W瞬态电压抑制器以其高可靠性、紧凑设计和出色的电气特性,成为众多应用场合的理想选择。其快速响应能力和出色的钳位能力,使其能够在各种环境中提供可靠的保护。综上所述,强烈推荐P6SMB用于需要高可靠性和紧凑设计的电子应用。

P6SMB150A参数

参数
箝位电压 207V
击穿电压 143V
峰值脉冲电流 2.9A
峰值脉冲功率 600W
极性 单向
工作电压 128V
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

P6SMB150A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

P6SMB150A数据手册

厂牌 PDF简要描述 下载
EATON TVS二极管/ESD抑制器 EATON P6SMB150A P6SMB150A数据手册

P6SMB150A封装设计

查看详情并下载
Symbol
Footprint
3D Model
