GDB-3-15A

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 13A²S 快速熔断 3.15A 底座安装,盒式安装 20mm(长度)
供应商型号: 8483829
供应商: 欧时
标准整包数: 1
EATON 熔断保险丝 GDB-3-15A

GDB-3-15A概述

    电子元器件产品技术手册:快速熔断玻璃管保险丝

    产品简介

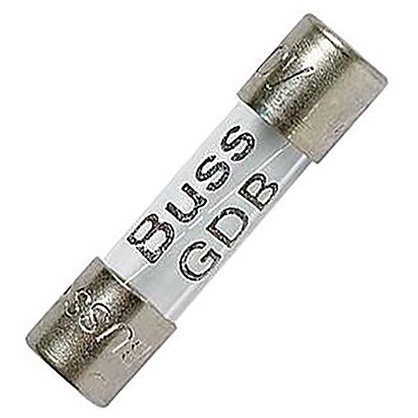

    本产品为5mm x 20mm快速熔断玻璃管保险丝(GDB系列),具有低断路容量的特点。它适用于需要快速响应的电路保护场合。这些保险丝广泛应用于消费电子、工业自动化、通信设备和汽车电子等领域。

    技术参数


    | 参数 | 值 |

    | 额定电流(mA) | 32mA, 40mA, 50mA, 63mA, 80mA, 100mA, 125mA, 160mA, 200mA, 250mA, 315mA, 400mA, 500mA, 630mA, 800mA, 1A, 1.25A, 1.6A, 2A, 2.5A, 3.15A, 4A, 5A, 6.3A, 8A, 10A |
    | 工作电压(VAC) | 250V |
    | 交流断路容量(A) | 35A |
    | 直流冷电阻(Ω) | 0.000047至0.003Ω |
    | 典型熔断I²t值 | 3200至130(μs) |
    | 最大电压降(mV) | 220至120(mV) |

    产品特点和优势


    - 快速熔断:在电流过载时迅速切断电源,避免设备损坏。
    - 低断路容量:适用于低功耗设备,减少电力损失。
    - 玻璃管结构:耐高温,可靠性高,便于观察内部状况。
    - 可选轴向引线:0.032" x 1.5"铜镀锡,提供更稳固的连接。

    应用案例和使用建议


    - 消费电子:适合笔记本电脑、手机等便携式电子设备,确保在短路或过载时及时保护内部电路。
    - 工业自动化:在工厂自动化系统中用于保护传感器、驱动器等关键部件。
    - 汽车电子:适用于车载娱乐系统、导航系统等,确保车辆在行驶过程中电子系统的稳定运行。
    使用建议:
    - 确保保险丝的额定电流符合实际应用需求。
    - 定期检查并更换老化的保险丝,以维持系统的正常运行。
    - 在更换保险丝时,注意断电操作,避免触电风险。

    兼容性和支持


    - 该产品获得UL(Underwriters Laboratories)和VDE(Verband Deutscher Elektrotechniker)认证,确保在多国市场上应用的安全性。
    - 订单指定:需指定产品代码和包装代码前缀,例如BK/GDB-250mA。大于6.3A的型号配备0.8mm直径的引线。带TR2包装代码的产品,引线长度为19.05mm。

    常见问题与解决方案


    - 问题一:保险丝频繁熔断,设备无法正常运行。
    - 解决办法:检查设备电路是否存在短路或过载情况,确认所用保险丝的额定电流是否合适。
    - 问题二:保险丝外观破损。
    - 解决办法:及时更换保险丝,避免因破损导致的电路故障。

    总结和推荐


    总体而言,GDB系列保险丝在快速响应、低断路容量等方面表现优异,适用于多种电子设备和应用场合。它不仅在设计上满足IEC标准,还在可靠性和安全性方面得到权威机构的认可。因此,我强烈推荐使用该产品,特别是在对电路保护要求较高的场合。

GDB-3-15A参数

参数
额定电压-DC -
熔断特性 快速熔断
保险丝类型 -
熔断 I²t 13A²S
额定电流 3.15A
熔断电流 -
额定电压-AC -
长*宽*高 20mm(长度)
安装方式 底座安装,盒式安装

GDB-3-15A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

GDB-3-15A数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON GDB-3-15A GDB-3-15A数据手册

GDB-3-15A封装设计

查看详情并下载
Symbol
Footprint
3D Model
