首页  >  产品百科  >  BK-GDA-1A

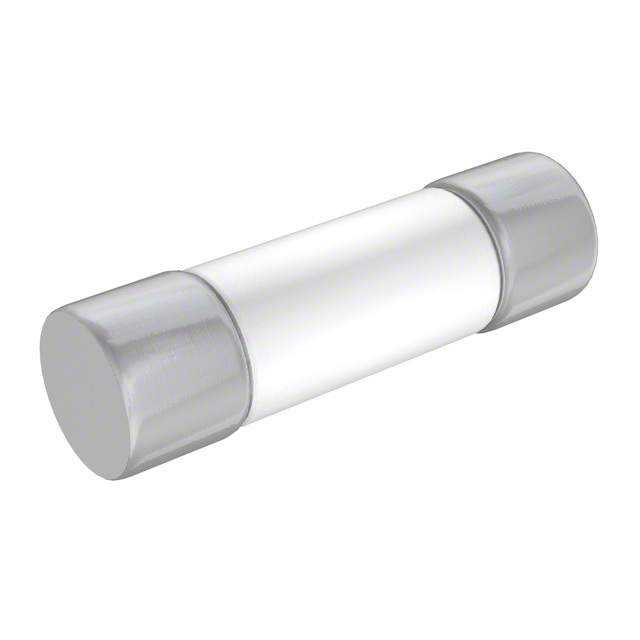

BK-GDA-1A

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: 1A 20mm(长度)
供应商型号: 283-2392-ND
供应商: Digi-Key
标准整包数: 1
EATON 保险丝座和保险丝夹 BK-GDA-1A

BK-GDA-1A概述

    电子元器件技术手册:GDA系列快熔式陶瓷管保险丝

    一、产品简介


    GDA系列快熔式陶瓷管保险丝是一种高性能的电路保护装置,专为高电流应用设计。其主要特点是快速响应和高断流能力,能够有效保护电子设备免受过载和短路的损害。产品采用5 x 20mm物理尺寸设计,具有陶瓷管体和镍镀黄铜端帽结构,确保了卓越的热稳定性和电气性能。此外,部分型号还提供镀银端帽(50mA至400mA)以进一步提升导电性能。GDA系列符合IEC 60127-2标准,并通过多项国际认证,如UL、CSA、Semko、IMQ和CCC,适用于多种行业和应用场景。

    二、技术参数


    | 参数名称 | 描述 |

    | 电压等级(额定值) | 250V AC |
    | 额定电流范围 | 50mA至6.3A |
    | 断流能力(典型值) | 1500A @ 50Hz |
    | 最大电流瞬态时间 | 10ms至300ms |
    | 熔断特性 | 快速动作 |
    | 冷态电阻(典型值) | 0.0017Ω至0.146Ω |
    | 熔化I²t值 | 9000A²·s至330A²·s |
    | 尺寸 | 5 x 20mm |

    三、产品特点和优势


    1. 快速响应:能够在毫秒级时间内迅速切断电路,有效防止过载和短路。
    2. 高断流能力:最大断流能力达到1500A,适合各种高电流应用场景。
    3. 优异的热稳定性:陶瓷管体结合镍镀黄铜端帽设计,确保长时间运行的可靠性。
    4. 广泛认证:获得多项国际认证,满足全球市场的合规要求。
    5. 灵活包装:提供多种包装选项(如单包装、带状包装),便于客户选择。

    四、应用案例和使用建议


    GDA系列保险丝广泛应用于工业控制、通信设备、医疗仪器等领域。例如,在通信电源系统中,GDA系列可作为主回路保护,防止因负载波动引起的过载现象。对于需要高精度保护的应用,建议结合电路设计合理选择合适的电流等级和熔断时间曲线。此外,建议定期检查保险丝状态,确保其在最佳工作条件下运行。

    五、兼容性和支持


    GDA系列保险丝与其他主流电子元件高度兼容,易于集成到现有系统中。制造商提供全面的技术支持和服务,包括产品选型指导、安装调试协助以及售后维修服务。客户可通过官方网站或授权经销商获取详细资料和技术文档。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断后无法复位 | 更换新的保险丝 |
    | 电流不稳定 | 检查负载是否超出额定范围 |
    | 接触不良 | 清洁端子并重新安装 |

    七、总结和推荐


    总体而言,GDA系列快熔式陶瓷管保险丝凭借其快速响应、高断流能力和广泛的认证支持,成为一款极具竞争力的产品。它不仅满足了工业级应用的需求,还能在苛刻环境中保持稳定的性能表现。因此,我们强烈推荐此系列产品用于需要高效电路保护的关键应用场合。

BK-GDA-1A参数

参数
额定电流 1A
保险丝座类型 -
保险丝类型 -
长*宽*高 20mm(长度)

BK-GDA-1A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-GDA-1A数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK-GDA-1A BK-GDA-1A数据手册

BK-GDA-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.586 ¥ 72.5517
5+ $ 6.8578 ¥ 56.8337
50+ $ 5.2462 ¥ 43.4777
100+ $ 4.8374 ¥ 40.0896
300+ $ 4.485 ¥ 37.1694
库存: 85
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 72.55
直接购买
