BK-1A5602

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: 15A 夹子安装,通孔安装 5.57mm(长度)
供应商型号: 283-2866-ND
供应商: Digi-Key
标准整包数: 1
EATON 保险丝座和保险丝夹 BK-1A5602

BK-1A5602概述


    产品简介

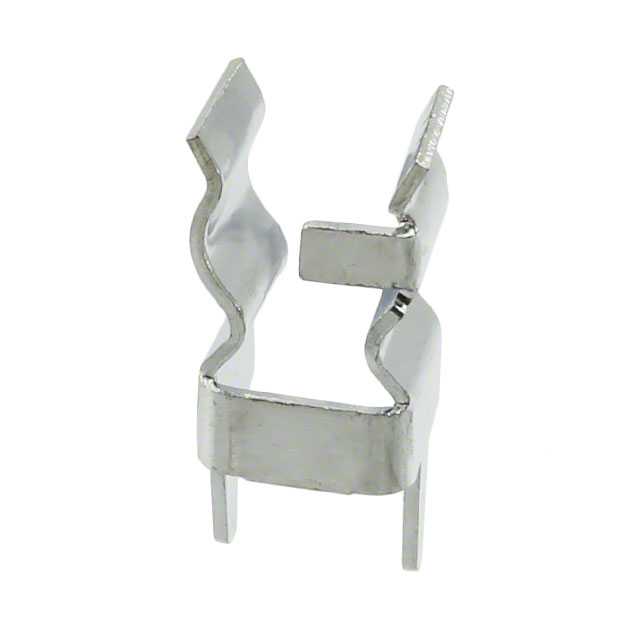

    本文档介绍的是Eaton Electronics Division制造的PCB(印刷电路板)熔断器夹(PCB Fuse-clips),适用于ATC/ATM刀片式保险丝。这些熔断器夹能够用于1/4英寸直径和13/32英寸直径的保险丝,主要应用于电子电路保护。这些夹具通过简单的安装方式,能有效保护电路免受过电流损坏,广泛用于工业控制、通信设备、家电设备等领域。

    技术参数


    - 尺寸:
    - 针对1/4英寸直径保险丝:
    - 1A1119系列:包含端部止动和斜向内引脚,尺寸为0.187英寸(4.75毫米)。
    - 1A1120系列:不带端部止动且斜向内引脚,尺寸为0.312英寸(7.92毫米)。
    - 针对13/32英寸直径保险丝:
    - 1A3398系列:包含端部止动和直引脚,尺寸为0.710英寸(18.03毫米)。
    - 1A3400系列:包含端部止动和直引脚,最大尺寸为0.405英寸(10.29毫米)。

    - 材料与表面处理:
    - 高性能铜(High Performance Cu):镀亮锡、镀银等。
    - 纯铜(Cart. Brass):镀亮锡。
    - 弹簧青铜(Spg. Br.):镀亮锡、镀银。
    - 电气特性:
    - 电流范围:0至30安培。
    - 电压等级:500Vac。
    - 保险丝类型:1/4英寸和13/32英寸直径的ATC/ATM保险丝。
    - 温度等级:-58°F至292°F(-50°C至145°C)。

    产品特点和优势


    这些熔断器夹具有多种材料和表面处理选项,以适应不同的应用需求。高性能铜特别推荐用于超过15安培的电流环境,提供更高的可靠性和安全性。另外,这些产品符合RoHS标准,确保无铅环保,满足全球法规要求。紧凑的设计使其适合各种PCB布局,提供灵活的选择性和可靠性。

    应用案例和使用建议


    应用案例
    这些熔断器夹常用于电力系统、通信设备、工业控制装置等场合,起到保护电路免受过载、短路等异常情况的影响。例如,在电源模块中,这些夹具可以安装于电路板上,为电路提供有效的过电流保护,防止元件因过热而损坏。
    使用建议
    1. 正确选择型号:根据需要保护的电路电流和保险丝尺寸,选择合适的型号。
    2. 正确的焊接工艺:使用适当的焊接技术,保证良好的焊接质量,避免虚焊导致的安全隐患。
    3. 合理的布局设计:考虑到散热和布线的便利性,合理规划PCB上的安装位置。

    兼容性和支持


    这些熔断器夹支持多种规格的ATC/ATM刀片式保险丝,包括1/4英寸和13/32英寸直径。对于RoHS合规版本,只需在型号后加上“-R”即可获得相应的环保版本。厂家提供详尽的技术支持文档和客户服务,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔断器夹接触不良 | 确保保险丝安装紧密,检查是否有氧化层,必要时清洁触点。 |
    | 焊接质量问题 | 检查焊接工艺,确认焊点均匀且无空洞。 |

    总结和推荐


    综上所述,Eaton Electronics Division生产的PCB熔断器夹系列具备卓越的性能和广泛的适用性。它们不仅提供了可靠的电路保护,还通过多种材料和表面处理选项为用户提供多样化的选择。结合以上特点,这些熔断器夹是电路设计中的理想选择。我们强烈推荐用户根据具体应用需求选择合适的产品,并按照最佳实践进行安装和维护。

BK-1A5602参数

参数
保险丝座类型 -
保险丝类型 -
额定电流 15A
长*宽*高 5.57mm(长度)
安装方式 夹子安装,通孔安装

BK-1A5602厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-1A5602数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK-1A5602 BK-1A5602数据手册

BK-1A5602封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.392 ¥ 20.2124
5+ $ 1.9849 ¥ 16.7724
10+ $ 1.7194 ¥ 14.5286
50+ $ 1.3736 ¥ 11.4956
100+ $ 1.2671 ¥ 10.6043
250+ $ 1.1387 ¥ 9.5293
500+ $ 1.0498 ¥ 8.7855
1000+ $ 0.9674 ¥ 8.0961
5000+ $ 0.7984 ¥ 6.6815
库存: 2044
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.21
直接购买
加入购物车
