FRN-R-15

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 250V 慢速熔断 Cartridge 15A 底座安装,标准安装,盒式安装 50.8mm(长度)
供应商型号: ET-1201141
供应商: 海外现货
标准整包数: 1
EATON 熔断保险丝 FRN-R-15

FRN-R-15概述

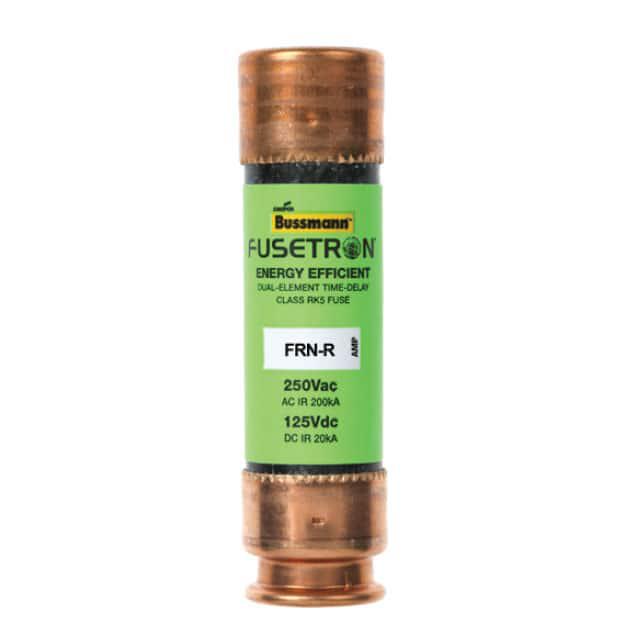

    Fusetron™ FRN-R Class RK5 250Vac/125Vdc 时间延迟保险丝

    1. 产品简介


    Fusetron™ FRN-R Class RK5 系列时间延迟保险丝是一种由 Eaton Bussmann 生产的先进保护装置,具有能量效率高、双重元素设计等特点。适用于各种电路,包括电机负载、接地故障及短路保护。本系列产品额定电压为250V交流电和125V直流电,电流范围为1/10安至60安。根据型号的不同,这些保险丝还提供可选的断路指示功能,确保及时发现和处理电路异常。

    2. 技术参数


    - 额定电压:250Vac(交流电) / 125Vdc(直流电)
    - 电流范围:1/10安至60安
    - 断流能力:200kA(交流电),20kA(直流电)
    - 认证信息:
    - UL认证,标准248-12,分类RK-5,指南JDDZ,文件E4273
    - CSA认证,标准C22.2 No. 248.12,分类1422-02,文件53787
    - CE认证
    - 典型时间延迟:在额定电流的500%时至少10秒(8秒适用于1/10到30安范围)

    3. 产品特点和优势


    - 双重元素设计:可以在承受临时电机过载和浪涌电流的电路中提供高性能短路和过载保护。
    - 过载保护:能耐受高达额定电流五倍的过载,持续至少十秒。
    - 单相保护:在三相系统中,可以有效防止电机因单相而烧毁。
    - 简化黑障预防:通过选择性协调提高电力系统的稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 工业控制:用于保护工厂自动化设备中的关键电路。
    - 数据中心:确保服务器和其他关键IT设备的安全运行。
    - 医疗设备:保障生命支持系统的安全稳定运行。
    使用建议:
    - 确保所选保险丝符合所需的电压和电流要求。
    - 在安装过程中遵循制造商的指导,以避免可能的电路故障。
    - 定期检查并维护系统,特别是在高负荷或极端环境下运行的设备。

    5. 兼容性和支持


    - 兼容性:适用于多种型号的保险丝块,如RM25030-1, RM25060-1CR等。对于不同大小的保险丝,需要相应的保险丝块和断路开关配件。
    - 支持和服务:如有任何疑问,可通过官方客服渠道获取技术支持。

    6. 常见问题与解决方案


    - 问题:保险丝未触发,电路仍然运行。
    - 解决方法:检查电流是否超过保险丝的额定值,确认电路连接正确且无短路情况。
    - 问题:指示灯未能点亮。
    - 解决方法:确保插入的是带指示功能的型号(后缀ID),并检查相关接线是否完好。

    7. 总结和推荐


    总体而言,Fusetron™ FRN-R Class RK5 系列保险丝以其高性能、可靠性以及广泛的应用场景赢得了市场的认可。对于需要高精度和稳定性的应用环境,这款产品是理想的选择。无论是在工业控制、数据中心还是医疗设备领域,其优越的性能都使其成为保护敏感电路的理想之选。我们强烈推荐在合适的应用环境中使用这一系列保险丝。

FRN-R-15参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge
熔断 I²t -
额定电流 15A
熔断电流 -
长*宽*高 50.8mm(长度)
安装方式 底座安装,标准安装,盒式安装
应用等级 工业级
零件状态 在售
包装方式 散装

FRN-R-15厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FRN-R-15数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON FRN-R-15 FRN-R-15数据手册
