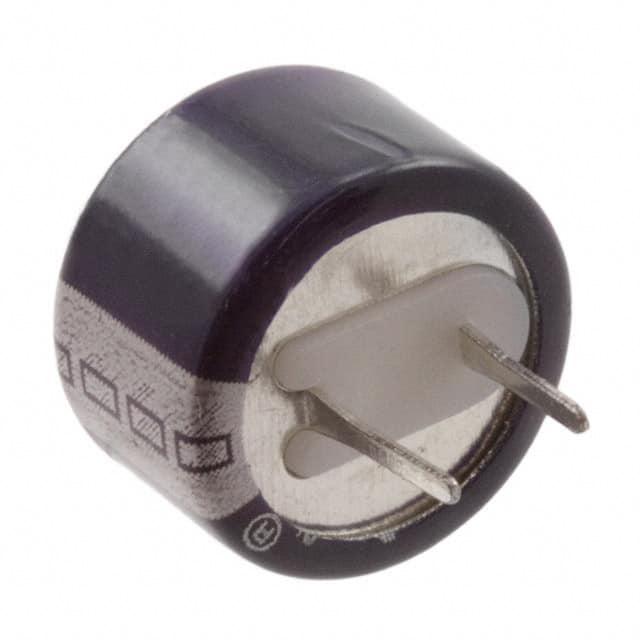

KW-5R5C224-R

产品分类: 其他固定电容
厂牌: EATON
产品描述: 2000h@ 85°C -20%~80% 5.5V 5.5V 50Ω@ 1kHz 220mF 通孔安装 13.5mm*8.3mm*8.3mm
供应商型号: TS-KW-5R5C224-R
供应商: 海外现货
标准整包数: 400
EATON 其他固定电容 KW-5R5C224-R

KW-5R5C224-R概述

    高品质电子元器件——KW Supercapacitors

    产品简介


    Eaton公司的KW Supercapacitors是一种独特的超电容器,采用了电动双层电容(EDLC)结构和高性能材料相结合的设计。这种先进的技术组合使Eaton能够提供一系列定制化的电容器解决方案,适用于从几微安到几千毫安的不同需求。这些电容器在电力密度高、环境友好材料等方面表现出色,是现代电子设备的理想选择。

    技术参数


    KW Supercapacitors的主要技术规格如下:
    - 电容范围:0.1 F 至 1.0 F
    - 工作电压:5.5 V
    - 浪涌电压:6.3 V
    - 电容容差:-20% 到 +80% (在+20°C时)
    - 工作温度范围:-40°C 至 +85°C
    - 最大初始ESR(等效串联电阻):0.30 Ω(在1 kHz下测量)
    - 典型质量:0.4 g 至 10.4 g
    具体型号和尺寸参数请参见下表:
    | 型号 | 电容 (F) | 引脚长度 (mm) | 最大初始 ESR (Ω) | 典型质量 (g) |

    | KW-5R5C104-R | 0.1 | 50 | 3.7 | 50 |
    | KW-5R5C104H-R | 0.1 | 短 | 3.7 | 50 |
    | ... | ... | ... | ... | ... |

    产品特点和优势


    - 高特定电容:提供较高的电容量,适合各种高容量需求的应用。
    - 低漏电流:减少了不必要的能量损失,延长了使用寿命。
    - 长循环寿命:可在广泛的温度范围内长时间使用。
    - 环保:采用环保材料,符合无铅和无卤素标准。
    - 宽泛的工作范围:-40°C至+85°C的全规格工作范围,适应多种环境条件。

    应用案例和使用建议


    KW Supercapacitors广泛应用于多个领域,如智能电表、电机控制单元、太阳能逆变器、实时时钟备份系统、可编程逻辑控制器(PLC)、灌溉和水控制系统等。使用时需注意避免高温和湿度,以确保最佳性能。对于电路板布局,推荐采用1.60 mm±0.05 mm的安装孔设计,以提高稳定性。

    兼容性和支持


    这些电容器与其他标准电子元件兼容,并且Eaton公司提供了详细的技术支持和维护信息。如有需要,可联系当地的Eaton销售代表获取更多应用指南和支持。

    常见问题与解决方案


    - 问题1:如何防止超电容器过热?
    - 解决方法:避免使用红外线或对流加热方法进行回流焊接,同时确保焊锡棒的温度不超过+260°C,焊接时间不超过5秒。
    - 问题2:如何清洗电路板?
    - 解决方法:避免清洗电路板,如果必须清洗,则需使用静态或超声波浸没方法,最多5分钟,温度不超过+60°C,并彻底冲洗干燥。

    总结和推荐


    综上所述,Eaton公司的KW Supercapacitors凭借其卓越的电容特性、长寿命和广泛的适用范围,成为了电子设备中不可或缺的组件。特别适合于对电源稳定性和环境要求高的场合。鉴于其优秀的性能和广泛的应用范围,强烈推荐在设计和制造过程中选用这款产品。

KW-5R5C224-R参数

参数
温度系数 -
额定电压-DC 5.5V
额定电压 5.5V
ESR-等效串联电阻 50Ω@ 1kHz
工作寿命 2000h@ 85°C
额定电压-AC -
纹波电流 -
介电材料 -
电容个数 -
容差 -20%~80%
电容值 220mF
长*宽*高 13.5mm*8.3mm*8.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

KW-5R5C224-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

KW-5R5C224-R数据手册

厂牌 PDF简要描述 下载
EATON 其他固定电容 EATON KW-5R5C224-R KW-5R5C224-R数据手册

KW-5R5C224-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
