EM250504V

产品分类: 接线板-线至板
厂牌: EATON
产品描述: Conn Terminal Block 4 POS 5.08mm Solder ST Thru-Hole 16A
供应商型号: 504-EM250504V
供应商: Mouser
标准整包数: 1

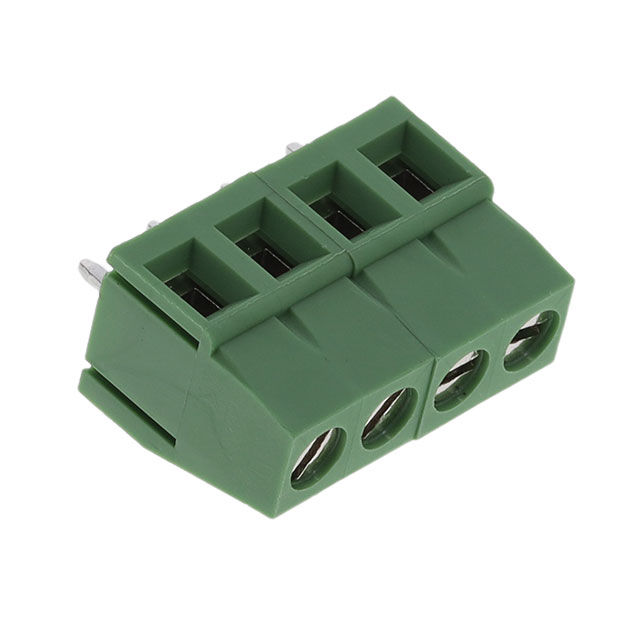

EATON 接线板-线至板 EM250504V

EM250504V概述

    EM2505系列EuroMag PCB安装终端块技术手册

    产品简介


    EM2505系列EuroMag PCB安装终端块是专为电路板设计的单排一边接线端子块。这些终端块采用创新的设计理念,广泛应用于各类工业自动化、汽车电子、通信设备以及消费电子产品等领域。它们通过螺丝固定的方式,实现对导线的安全连接,提供高效稳定的电气连接性能。

    技术参数


    - 额定值: 16A,300V
    - 中心间距: 0.20英寸(5.08毫米)
    - 导线范围: #12-26 AWG
    - 外壳材料: UL认证的94V0级热塑性材料
    - 接触材料: 黄铜镀锡
    - 螺丝尺寸: M2.6锌钢板
    - 操作温度: 最大105°C(221°F),最小-40°C(-40°F)
    - 扭矩等级: 5.0 lb-in.
    - 推荐PCB孔径: 0.055英寸(1.40毫米)

    产品特点和优势


    - 模组化设计: 模块化设计通过嵌入式榫卯结构实现更长的组合长度,提高了安装的灵活性。
    - 稳固连接: 采用上升式笼形结构和螺丝固定方式,确保长期稳定运行。
    - 高性能材料: 使用UL认证的94V0级热塑性材料和黄铜镀锡接触材料,保证了高可靠性和耐高温性能。
    - 符合国际标准: 产品已获得CE认证,符合全球多项安全标准。

    应用案例和使用建议


    - 工业自动化: 适用于各种工业自动化控制系统的布线,尤其是在需要高频振动环境下的稳定连接。
    - 汽车电子: 可用于汽车内部复杂电路的连接,特别是在需要紧凑布局和高度可靠性的应用场景。
    - 通信设备: 适用于电信设备中的线路连接,以确保信号传输的稳定性和可靠性。

    使用建议: 在安装过程中,建议先清洁并打磨PCB孔壁,以确保最佳的电气连接效果。同时,在拧紧螺丝时,需注意控制适当的扭矩,避免过紧导致损坏或过松造成松动。

    兼容性和支持


    - 兼容性: 本产品与常见的PCB设计完全兼容,易于集成到现有的电路设计中。
    - 技术支持: Eaton公司提供了详尽的技术支持服务,包括在线手册、视频教程和技术咨询服务,确保用户能够快速上手并解决问题。

    常见问题与解决方案


    1. Q:如何选择正确的导线规格?
    - A: 根据产品手册中的导线范围#12-26 AWG选择适合的导线,确保电流负载和机械强度的平衡。
    2. Q:螺丝拧紧力度多少合适?
    - A: 推荐的扭矩等级为5.0 lb-in.,使用扭矩扳手确保拧紧力度适中,避免过紧或过松。
    3. Q:如何处理PCB孔径误差?
    - A: 如果发现PCB孔径有偏差,可使用合适的导线接头来调整,或者更换一个更匹配的PCB孔径。

    总结和推荐


    EM2505系列EuroMag PCB安装终端块以其优异的电气性能、稳固可靠的连接和灵活多变的安装方式,在工业、汽车和通信等行业中表现出色。其模块化设计使其适用于多种复杂的电路系统。总体来看,这是一款性价比极高的电子元器件产品,值得广泛推广和使用。
    访问 [www.eaton.com/connectors](http://www.eaton.com/connectors) 获取更多产品信息。
