PTSLR18126V370

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: Eaton 自恢复保险丝, Eaton Bussman 系列, 6V, 9.1A, 保持电流3.7A
供应商型号: 4004068
供应商: 海外现货
标准整包数: 5

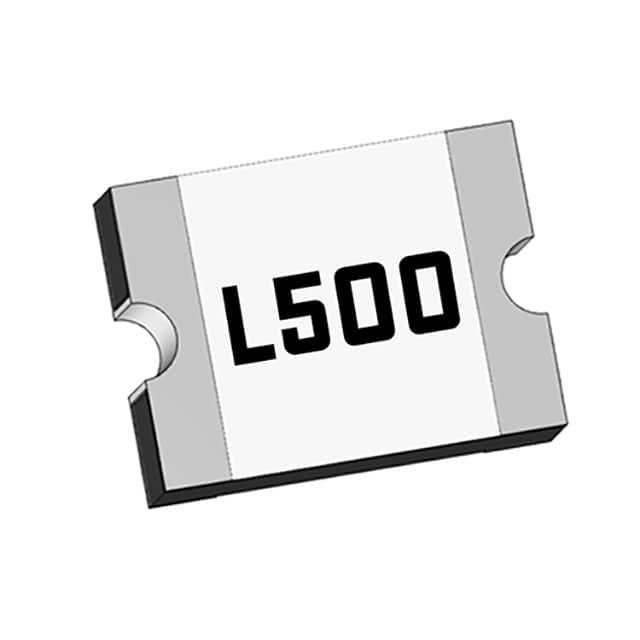

EATON PTC可复位保险丝 PTSLR18126V370

PTSLR18126V370概述

    Eaton PTSLR1812:低电阻表面贴装型PTC保险丝

    一、产品简介


    Eaton公司的PTSLR1812是一款具有正温度系数(PTC)特性的低电阻表面贴装型PTC保险丝。这类保险丝通常用于防止电流过载和其他潜在危险情况,其主要特点包括低电阻设计、紧凑的1812(4532公制)封装形式以及出色的电流过载保护能力。PTSLR1812广泛应用于多个领域,如数据端口、微电机和风扇、低电压测试和测量仪器、手持式低电压设备、基于PC的医疗设备、USB接口保护、二次锂电池保护,以及游戏机和机顶盒等消费电子产品中的电池充电和充电连接部分。

    二、技术参数


    PTSLR1812型号系列提供了多种规格选项,以适应不同的应用需求。以下是其中几种规格的技术参数:
    | 零件编号 | Vmax (Vdc) | Imax (A) | Ihold (A) | Itrip (A) | Pd (W) | 时间至跳闸(秒) | 初始电阻(Ri)最小值(Ω) | 跳闸后电阻(R1)最大值(Ω) |
    |
    | PTSLR18126V190 | 6 | 50 | 1.90 | 4.9 | 1.0 | 9.5 | 4.5 | 0.003 |
    | PTSLR18126V260 | 6 | 50 | 2.60 | 6.0 | 1.0 | 13 | 2.0 | 0.003 |
    | PTSLR18126V300 | 6 | 50 | 3.00 | 6.2 | 1.0 | 8.0 | 5.0 | 0.003 |
    - Vmax: 最大连续工作电压为6V。
    - Imax: 可承受的最大故障电流为50A。
    - Ihold: 在常温静止空气中可连续通过的最大电流从1.90A到5.00A。
    - Itrip: 从低电阻状态过渡到高电阻状态的最小电流从1.90A到5.00A。
    - Pd: 在三极管断开状态下耗散功率从1.0W到1.0W。
    - 时间至跳闸: 这款保险丝可以在短时间内从正常工作状态切换到保护状态,时间范围从几秒到十几秒不等。

    三、产品特点和优势


    PTSLR1812的主要优势在于其快速响应时间和出色的耐热能力。这款保险丝能够快速响应并限制电路中的异常电流,从而有效防止因电流过大而导致的设备损坏或火灾事故。此外,其紧凑的设计使得它非常适合空间有限的应用场合。PTSLR1812还具有优良的电气特性和可靠的工作性能,能够在广泛的温度范围内稳定运行。

    四、应用案例和使用建议


    由于其高电流处理能力和快速响应速度,PTSLR1812在多种应用中表现出色。例如,在PC端的医疗设备中,该保险丝可以提供有效的电流保护;在低电压的手持设备中,它可以确保设备的安全运行;在游戏机和机顶盒等消费电子设备中,它能为电池充电提供安全可靠的保护。使用时应注意避免长时间处于极端温度下,同时根据具体应用需求选择合适的型号规格。

    五、兼容性和支持


    PTSLR1812与标准的回流焊工艺兼容,适用于多种不同的焊接工艺。厂商提供了详尽的技术文档和支持服务,包括但不限于产品认证信息、环境要求和使用寿命评估。为了确保最佳的焊接效果,推荐采用J-STD-020标准进行回流焊。此外,制造商还提供了详细的安装指南和常见问题解答,便于用户了解如何正确使用这些保险丝以及如何解决可能出现的问题。

    六、常见问题与解决方案


    以下是用户在使用PTSLR1812过程中可能遇到的一些常见问题及其相应的解决方案:
    1. 问:如何判断保险丝是否已经触发?
    答:如果保险丝触发,其电阻将显著增加,通常会超过100欧姆以上。

    2. 问:如何重新激活保险丝?
    答:当异常条件消除后,只需切断电源并重新供电即可恢复正常工作状态。

    3. 问:如何检测保险丝的质量?
    答:可以通过万用表测量保险丝两端的电阻来判断其是否完好无损。

    七、总结和推荐


    总体来说,PTSLR1812作为一款高性能的低电阻表面贴装型PTC保险丝,具备优异的电气特性和可靠性。无论是在家用电器、办公设备还是工业控制领域,都能发挥出色的作用。因此,我们强烈推荐使用PTSLR1812保险丝以提高电路的安全性和稳定性。

PTSLR18126V370参数

参数
最大电压 6V
保持电流 3.7A
跳闸电流 9.1A
冷电阻 -
最大额定电流 50A
最小初始态电阻值 3mΩ
最大跳断后电阻值 18mΩ
跳闸时间 2s
长*宽*高 4.55mm*3.24mm*700μm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTSLR18126V370厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTSLR18126V370数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTSLR18126V370 PTSLR18126V370数据手册

PTSLR18126V370封装设计

查看详情并下载
Symbol
Footprint
3D Model
