PA-5R0V224-R

产品分类: 其他固定电容
厂牌: EATON
产品描述: 1000h@ 70°C -20%~80% 5V 5V 300mΩ@ 1kHz 220mF 通孔安装 17.3mm*9mm*22mm
供应商型号: N-PA-5R0V224-R
供应商: 云汉优选
标准整包数: 1

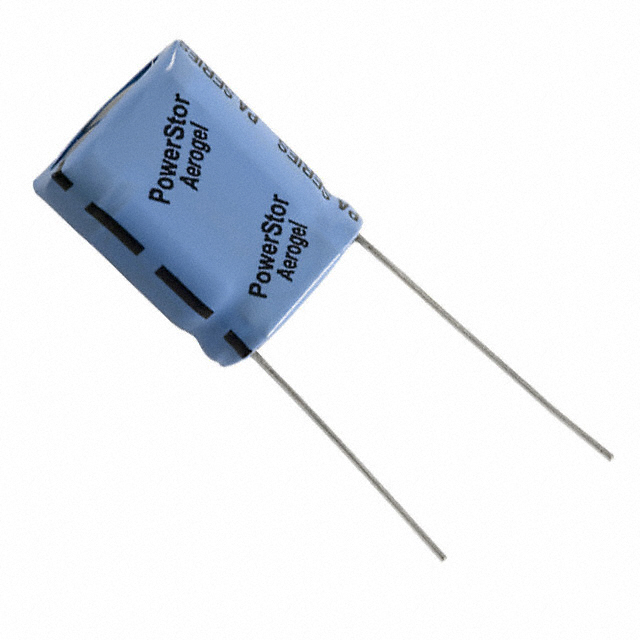

EATON 其他固定电容 PA-5R0V224-R

PA-5R0V224-R概述

    Eaton PowerStor Supercapacitors 技术手册

    产品简介


    Eaton PowerStor 超级电容器是一种独特的超高容量设备,采用了电化学双层电容(EDLC)结构,并结合了新型高性能材料。这种先进的技术组合使Eaton能够提供各种定制化的电容器解决方案,以满足从微安级别的长时间储能到几安培级别毫秒级脉冲功率的不同应用需求。

    技术参数


    - 额定电压:5.0V
    - 最大工作电压:5.0V
    - 浪涌电压:6.0V
    - 电容范围:0.22F 至 0.47F
    - 电容容差:-20% 至 +80%(+20°C)
    - 工作温度范围:-25°C 至 +70°C
    - 等效串联电阻(ESR):0.30Ω 至 0.20Ω(测量频率为1kHz)
    - 尺寸:
    - 0.22F型号:8.5 x 16.8 x 21.5 mm,重量3.5克
    - 0.47F型号:10.5 x 20.8 x 22.5 mm,重量5.4克
    - 使用寿命:在70°C、2.5Vdc条件下寿命不超过1000小时时,电容变化≤30%,ESR变化≤300%
    - 存储条件:在-25°C和85°C下存储1000小时,电容变化≤30%,ESR变化≤300%

    产品特点和优势


    1. 高电容:能够在有限的空间内储存大量电能。
    2. 超低ESR:低损耗,提高效率和响应速度。
    3. 长循环寿命:适用于频繁充放电的应用场景。
    4. 低漏电流:减少能量损失,延长使用寿命。
    5. 脉冲功率和桥接/备用电源:能够提供瞬时大电流输出,适用于快速响应的应用场合。

    应用案例和使用建议


    Eaton PowerStor超级电容器广泛应用于能源存储系统、不间断电源(UPS)、汽车启动系统等领域。例如,在汽车启动系统中,当电池电量不足时,超级电容器可以提供足够的启动电流;在UPS系统中,可以在瞬间为负载提供电力支持,确保系统的稳定性。
    使用建议:
    1. 在设计电路时,应考虑到电容器的工作温度范围,避免超出其耐受极限。
    2. 确保电容器的安装方向正确,正极和负极分别连接到电路的相应端子上。
    3. 在焊接过程中遵循特定的焊接曲线,以防止热损伤。

    兼容性和支持


    Eaton PowerStor超级电容器的设计考虑到了广泛的兼容性,可与其他标准的电子元器件配套使用。制造商提供了详细的焊接和清洁指南,确保用户能够正确安装和维护这些产品。此外,Eaton还提供了一系列的技术支持服务,帮助用户解决任何技术问题。

    常见问题与解决方案


    1. 问题:电容器出现漏电流过大。
    解决方案:检查焊接质量,确保没有短路或焊点不良的情况。必要时更换电容器。

    2. 问题:电容器在高温下表现不佳。
    解决方案:确认使用条件符合技术手册的要求,如温度过高,则需要采取散热措施或选择更高温度等级的产品。

    总结和推荐


    Eaton PowerStor超级电容器凭借其卓越的性能和广泛的应用前景,成为了市场上备受推崇的产品。其低ESR、高电容、长寿命等特性使其在多种工业和消费类应用中具有显著的竞争优势。我们强烈推荐此款产品给需要高效能储能解决方案的用户。
    总之,Eaton PowerStor超级电容器是一款值得信赖的高性能储能解决方案。无论是对于追求稳定性和可靠性的工程应用,还是需要快速响应的便携设备,这款产品都能提供出色的表现。

PA-5R0V224-R参数

参数
介电材料 -
电容值 220mF
额定电压 5V
额定电压-DC 5V
工作寿命 1000h@ 70°C
电容个数 -
ESR-等效串联电阻 300mΩ@ 1kHz
容差 -20%~80%
额定电压-AC -
纹波电流 -
温度系数 -
长*宽*高 17.3mm*9mm*22mm
安装方式 通孔安装
包装方式 散装

PA-5R0V224-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PA-5R0V224-R数据手册

厂牌 PDF简要描述 下载
EATON 其他固定电容 EATON PA-5R0V224-R PA-5R0V224-R数据手册

PA-5R0V224-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 5.3424 ¥ 45.4104
55+ $ 5.0882 ¥ 43.2497
100+ $ 4.7532 ¥ 40.4022
500+ $ 3.264 ¥ 27.744
1000+ $ 2.4888 ¥ 21.1548
3000+ $ 2.2134 ¥ 18.8139
库存: 4060
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1135.26
