BK/GMC-1A

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 250V 1.8A²S 中速熔断 Cartridge,Glass 1A 底座安装 5mm(长度)*20mm(宽度)
供应商型号: N-BK/GMC-1A
供应商: 云汉优选
标准整包数: 1

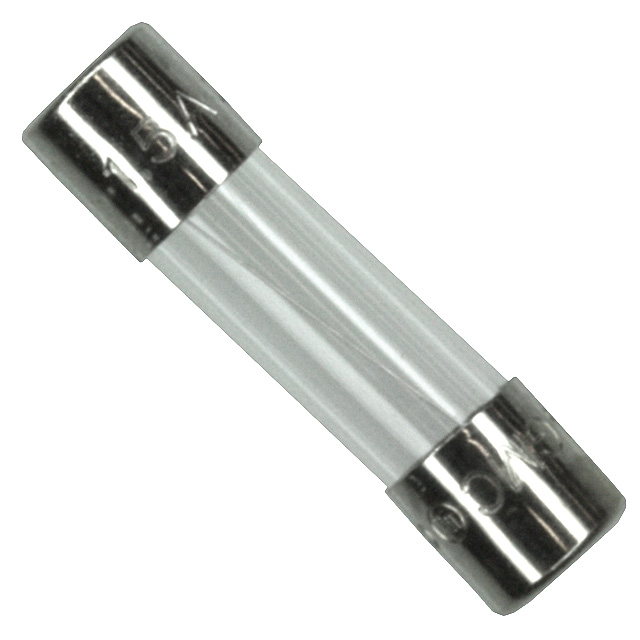

EATON 熔断保险丝 BK/GMC-1A

BK/GMC-1A概述

    电子元器件产品技术手册:GMC 5mm x 20mm 中延时玻璃管熔断器

    1. 产品简介


    GMC 5mm x 20mm 中延时玻璃管熔断器是一款高性能电子保护装置,广泛应用于电源设备、通信设备和各种电子系统中。这种熔断器采用玻璃管材料制成,具备中延时特性,能够在电路出现过载或短路时快速响应并切断电流,从而有效保护下游电子组件免受损坏。它具备低破断容量的特点,并提供轴向引线版本以适应不同安装需求。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压 | 250Vac |
    | 破断能力 | 10,000A @ 250Vac |
    | 额定电流范围 | 63mA - 10A |
    | 轴向引线直径 | 0.8mm (对于额定电流>6.3A) |
    | 铅丝长度 | 19.05mm (TR2包装代码) |
    | 最大电压降 | 1400mV (最大) |
    | 温度范围 | -40°C到+85°C |

    3. 产品特点和优势


    - UL/CSA认证:GMC系列熔断器通过了UL(美国保险商实验室)和CSA(加拿大标准协会)的认证,确保其在安全和可靠性方面符合国际标准。
    - 适配多种电流范围:能够覆盖从63mA到10A的广泛应用需求。
    - 中延时特性:适合需要短路保护但同时对瞬态浪涌有一定耐受性的应用场合。
    - 耐久设计:采用玻璃管和镍镀黄铜端帽设计,提高耐用性和稳定性。
    - 多种封装选项:提供纸板箱、聚袋和带卷装等多种包装形式,方便不同的安装需求。

    4. 应用案例和使用建议


    - 电源保护:适用于各种电源设备的过载保护。
    - 通信设备:为通信系统中的敏感组件提供可靠的保护。
    - 消费电子:广泛用于笔记本电脑、手机等消费电子产品中的电池保护。
    使用建议:
    - 在选择熔断器时,务必考虑其额定电流与实际工作电流相匹配。
    - 使用过程中应注意避免过度弯曲引线,以免影响其电气连接性。
    - 定期检查熔断器状态,如有破损应及时更换。

    5. 兼容性和支持


    GMC系列熔断器与多种电子设备兼容,可作为替换现有熔断器的选择。制造商提供了详尽的技术文档和支持服务,帮助用户更好地了解和使用产品。

    6. 常见问题与解决方案


    - 问题1:熔断器频繁烧断怎么办?
    解决方案:检查负载电流是否超过了熔断器的额定值,调整电流负荷或更换更合适的熔断器。
    - 问题2:如何判断熔断器已经损坏?
    解决方案:使用万用表测量两端电阻,若电阻无限大,则说明熔断器已损坏,需及时更换。

    7. 总结和推荐


    综上所述,GMC 5mm x 20mm 中延时玻璃管熔断器凭借其优异的电气性能和可靠的安全性,在众多应用场景中表现出色。其广泛的电流范围、多样化的包装选项以及丰富的认证和标准支持,使其成为许多电子系统的理想选择。强烈推荐在电源管理、通信和消费电子等领域使用该产品。

BK/GMC-1A参数

参数
熔断特性 中速熔断
保险丝类型 Cartridge,Glass
熔断 I²t 1.8A²S
额定电流 1A
熔断电流 -
额定电压-AC 250V
额定电压-DC 250V
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 底座安装
零件状态 停产
包装方式 散装

BK/GMC-1A厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/GMC-1A数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/GMC-1A BK/GMC-1A数据手册

BK/GMC-1A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.3214
100+ $ 2.1012
500+ $ 0.7446
1000+ $ 0.561
库存: 6500
起订量: 50 增量: 1
交货地:
最小起订量为:50
合计: $ 116.07
直接购买
加入购物车
