首页  >  产品百科  >  BK/GMA-V-1.5-R

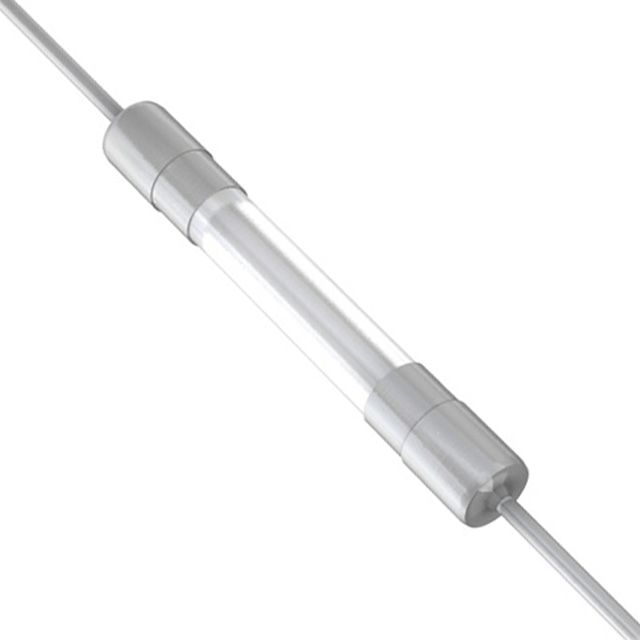

BK/GMA-V-1.5-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 250V 1.6A²S 快速熔断 Cartridge,Glass 1.5A 通孔安装 5mm(长度)*20mm(宽度)
供应商型号: N-BK/GMA-V-1.5-R
供应商: 云汉优选
标准整包数: 1
EATON 熔断保险丝 BK/GMA-V-1.5-R

BK/GMA-V-1.5-R概述

    电子元器件技术手册:GMA系列快熔玻璃管保险丝

    1. 产品简介


    GMA系列是5毫米×20毫米的快熔玻璃管保险丝,适用于多种电子产品中保护电路免受过载和短路的影响。这些保险丝具有快速响应能力,低断流能力,适合对响应时间有严格要求的应用场合。它们广泛应用于消费电子产品、通信设备和工业控制系统等领域。

    2. 技术参数


    GMA系列保险丝的技术规格如下:
    | 产品代码 | 额定电流(A) | 电压等级(VAC) | 断流能力(A) | 冷态直流电阻(Ω) | 预击穿能量(I²t) | 最大电压降(mV) |
    ||
    | GMA-63-R | 0.063 | 250 | 10,000 | 0.00024 | 4,700 | 470 |
    | GMA-100-R | 0.100 | 250 | 10,000 | 0.0001 | 4,300 | 430 |
    | GMA-125-R | 0.125 | 250 | 10,000 | 0.0024 | 2,600 | 260 |
    | ... | ... | ... | ... | ... | ... | ... |
    | GMA-15-R | 15 | 125 | 150 | N/A | 950 | 100 |
    此外,GMA系列保险丝具有如下特点:
    - 快速响应,适合高精度保护需求。
    - 可选轴向引脚,方便安装。
    - 物理尺寸为5毫米×20毫米,便于安装在标准PCB板上。
    - 玻璃管,银镀层和镍镀层黄铜端盖结构。
    - 按照UL/CSA 248-14设计制造。

    3. 产品特点和优势


    GMA系列保险丝的主要特点及优势如下:
    - 快速响应:在100%额定电流时无延迟,在135%额定电流下保证在60分钟内熔断;在200%额定电流下保证在2分钟内熔断。
    - 可靠性:通过UL、CSA、PSE认证,符合国际安全标准。
    - 多样化选择:涵盖从63mA到15A的不同额定电流范围,满足不同应用场景的需求。
    - 耐用性:采用高质量材料,如玻璃管和镀层黄铜端盖,确保长期稳定运行。

    4. 应用案例和使用建议


    GMA系列保险丝广泛应用于各种电子设备中,例如:
    - 消费电子产品:如电视、音响系统、微波炉等。
    - 通信设备:如路由器、交换机、基站等。
    - 工业控制系统:如PLC控制器、工业自动化设备等。
    在使用过程中,需要注意以下几点:
    - 根据具体应用场景选择合适的额定电流。
    - 安装时需确保引脚方向正确,并避免过热。
    - 定期检查和更换,确保电路保护的有效性。

    5. 兼容性和支持


    GMA系列保险丝兼容于大多数常见的电子设备和系统。厂商提供详尽的技术支持,包括安装指南、故障排查手册等。用户可以通过厂商网站获取最新的产品信息和技术文档。

    6. 常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:保险丝频繁熔断
    - 原因:电流过大或负载异常。
    - 解决方案:检查电路并调整负载;如果需要,选择更高额定电流的保险丝。
    - 问题:保险丝安装困难
    - 原因:引脚方向错误或尺寸不匹配。
    - 解决方案:确保正确安装,参照安装指南进行操作。

    7. 总结和推荐


    GMA系列保险丝以其快速响应能力和广泛的适用性,成为电子设备电路保护的理想选择。其多样化的额定电流范围和可靠的性能使其在多个领域都有广泛的应用。总体而言,推荐使用GMA系列保险丝以确保电子设备的安全和稳定运行。

BK/GMA-V-1.5-R参数

参数
保险丝类型 Cartridge,Glass
熔断 I²t 1.6A²S
额定电流 1.5A
熔断电流 -
额定电压-AC 250V
额定电压-DC -
熔断特性 快速熔断
长*宽*高 5mm(长度)*20mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

BK/GMA-V-1.5-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK/GMA-V-1.5-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON BK/GMA-V-1.5-R BK/GMA-V-1.5-R数据手册

BK/GMA-V-1.5-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
35+ $ 3.2224 ¥ 27.3904
50+ $ 2.6265 ¥ 22.3253
100+ $ 2.193 ¥ 18.6405
1000+ $ 0.6528 ¥ 5.5488
库存: 39
起订量: 35 增量: 1
交货地:
最小起订量为:35
合计: ¥ 958.66
