首页  >  产品百科  >  PHVL-3R9H305-R

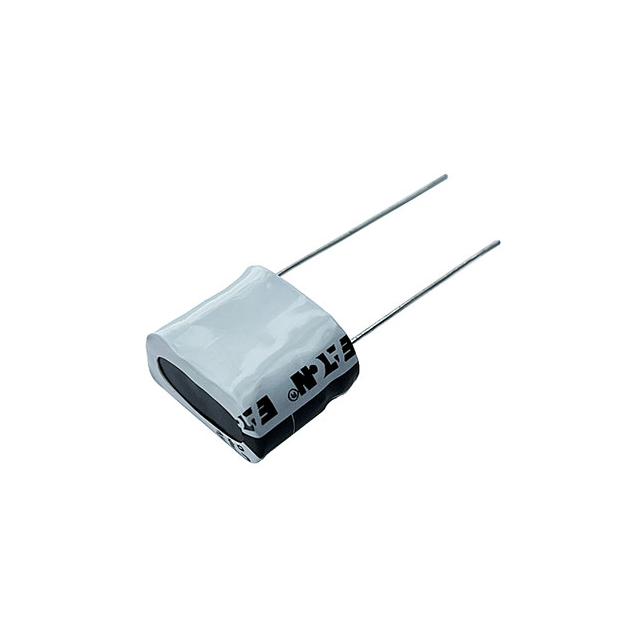

PHVL-3R9H305-R

产品分类: 其他固定电容
厂牌: EATON
产品描述: 5000h@ 85°C -10%~30% 3.9V 80mΩ 3F 通孔安装 17.3mm*9mm*32.5mm
供应商型号: 283-PHVL-3R9H305-R-ND
供应商: Digi-Key
标准整包数: 1
EATON 其他固定电容 PHVL-3R9H305-R

PHVL-3R9H305-R概述

    Eaton PHVL Supercapacitors: A Comprehensive Overview

    1. 产品简介


    Eaton 的超级电容器是高可靠性的储能装置,采用先进的电动双层电容(EDLC)技术和自有材料工艺结合而成。这类产品广泛应用于后备电源、脉冲功率系统和混合动力系统中,尤其适用于那些需要高功率密度和长寿命的应用场合。这些超级电容器可以单独作为能量存储设备使用,也可以与电池配合使用,以优化成本、使用寿命和运行时间。从微瓦到兆瓦级的需求都能满足。

    2. 技术参数


    | 参数 | 规格 |

    | 电容值 | 0.47 F 至 5.0 F |
    | 工作电压 | 3.9 V |
    | 冲击电压 | 5.0 V |
    | 容差 | -10% 到 +30% (+20 °C) |
    | 工作温度范围 | -40 °C 至 +65 °C |
    | 扩展工作温度范围 | -40 °C 至 +85 °C |
    | 额定电容 | 0.47 F 至 5.0 F |
    | 最大初始 ESR | 0.07 Ω 至 0.40 Ω |
    | 峰值电流 | 0.77 A 至 7.22 A |
    | 额定泄漏电流 | 1.0 µA 至 5.0 µA |
    | 峰值功率 | 9.5 W 至 54.3 W |
    | 存储能量 | 0.993 mWh 至 10.6 mWh |
    | 短路电流 | 9.75 A 至 55.7 A |

    3. 产品特点和优势


    - 低漏电流和自放电:减少能量损失,提高系统效率。
    - 大电容值:提供高能量密度,适用于多种应用场景。
    - 超低 ESR:实现高功率密度,适合脉冲和短时应用。

    4. 应用案例和使用建议


    这些超级电容器适用于多种应用场景,例如脉冲功率、水气表、物联网传感器和锂电池辅助。根据具体应用需求,可以选择合适的产品配置。建议在使用过程中注意其额定电压和工作温度,以确保最佳性能。

    5. 兼容性和支持


    这些超级电容器与各种电子元件和设备兼容,并且符合RoHS、REACH和无铅、无卤素标准。制造商提供详尽的使用指南和支持服务,确保用户能够顺利使用这些高性能产品。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 过压导致损坏 | 使用合适的充电电压 |
    | 反接极性 | 检查电路连接确保正确连接 |
    | 短路 | 检查电路确保无短路 |

    7. 总结和推荐


    Eaton 的 PHVL 超级电容器以其高可靠性、高功率密度和长寿命,成为许多应用领域的理想选择。其独特的设计和高性能使其在市场上具备强大的竞争力。鉴于其卓越的表现和广泛的应用前景,强烈推荐在相关项目中使用这些超级电容器。

PHVL-3R9H305-R参数

参数
温度系数 -
电容个数 -
纹波电流 -
电容值 3F
ESR-等效串联电阻 80mΩ
工作寿命 5000h@ 85°C
额定电压 3.9V
额定电压-DC -
容差 -10%~30%
介电材料 -
额定电压-AC -
长*宽*高 17.3mm*9mm*32.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PHVL-3R9H305-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PHVL-3R9H305-R数据手册

厂牌 PDF简要描述 下载
EATON 其他固定电容 EATON PHVL-3R9H305-R PHVL-3R9H305-R数据手册

PHVL-3R9H305-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.6616 ¥ 73.1905
10+ $ 5.7606 ¥ 47.7406
50+ $ 4.7154 ¥ 39.0785
100+ $ 4.3889 ¥ 36.373
500+ $ 3.8309 ¥ 31.7488
1000+ $ 3.6563 ¥ 30.3016
2500+ $ 3.4706 ¥ 28.7623
库存: 24
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 73.19
