PTSLR18126V190

产品分类: PTC可复位保险丝
厂牌: EATON
产品描述: Eaton 自恢复保险丝, Eaton Bussman 系列, 6V, 4.9A, 保持电流1.9A
供应商型号: 3605948
供应商: 海外现货
标准整包数: 5

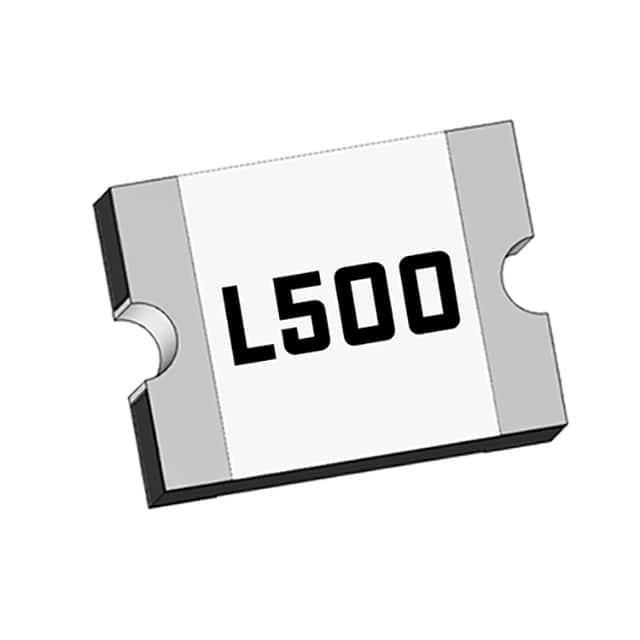

EATON PTC可复位保险丝 PTSLR18126V190

PTSLR18126V190概述

    Eaton PTSLR1812 系列低电阻表面贴装式PTC保险丝技术手册

    1. 产品简介


    Eaton PTSLR1812系列是低电阻表面贴装式PTC(正温度系数)保险丝,广泛应用于各种消费电子和工业设备中。这些保险丝具有正温度系数特性,可以在电路发生过载或短路时提供可靠的保护,同时保持极低的电阻值,确保在正常工作条件下的高效性能。

    2. 技术参数


    - 电压范围: 6 V
    - 电流范围: 1.90 A 到 5.00 A
    - 最大故障电流 (Imax): 50 A
    - 持续电流 (Ihold):
    - PTSLR18126V190: 1.90 A
    - PTSLR18126V260: 2.60 A
    - PTSLR18126V270: 2.70 A
    - PTSLR18126V300: 3.00 A
    - PTSLR18126V350: 3.50 A
    - PTSLR18126V370: 3.70 A
    - PTSLR18126V400: 4.00 A
    - PTSLR18126V450: 4.50 A
    - PTSLR18126V500: 5.00 A
    - 电源耗散 (Pd): 最大10 W
    - 时间至跳闸 (Itrip): 见上表
    - 初始电阻 (Ri): 最小0.003 Ω
    - 跳闸后电阻 (R1): 最大0.025 Ω
    - 封装尺寸: 4532 (1812)
    - 存储温度: -10°C 至 +40°C
    - 相对湿度: ≤75%

    3. 产品特点和优势


    - 正温度系数 (PTC): 在故障情况下自动恢复,无需更换。
    - 低电阻: 确保在正常操作条件下保持高效率。
    - 紧凑型封装: 适用于空间受限的设计。
    - 快速跳闸时间: 确保在故障出现时迅速响应。
    - 多种电流等级: 可以根据应用需求选择合适的电流等级。

    4. 应用案例和使用建议


    - 数据端口保护: 适用于USB端口和其它高速数据传输接口。
    - 电池保护: 适用于锂离子电池充电保护。
    - 消费电子产品: 如游戏机、机顶盒、手持设备等。
    - 医疗设备: 用于PC基医疗设备的低电压测试和测量。
    使用建议:
    - 在设计电路时,确保选择合适的电流等级以匹配负载要求。
    - 在焊接过程中遵循推荐的焊接曲线,以防止过热损坏。

    5. 兼容性和支持


    - 认证: 通过cURus (E343021) 和 TÜV (R 504559242) 认证。
    - 供货形式: 以7.0英寸 (178毫米) 直径的带盘包装,每盘包含1000或2000个部件。
    - 支持: Eaton提供全面的技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1: 跳闸时间过长
    - 解决办法: 检查是否选择了正确的电流等级,确认负载电流是否超出额定值。
    - 问题2: 焊接时发生开裂
    - 解决办法: 遵循推荐的焊接曲线,确保焊接温度和时间在规定范围内。

    7. 总结和推荐


    PTSLR1812系列保险丝凭借其正温度系数特性、低电阻、快速跳闸时间和广泛的适用性,在多个行业中展现出强大的竞争力。推荐用于需要可靠保护和高效工作的场合,特别是在数据端口保护、低电压设备和电池管理等领域。总体而言,这是一款值得信赖且高效的电子元件,非常适合作为关键组件使用。

PTSLR18126V190参数

参数
最小初始态电阻值 3mΩ
最大跳断后电阻值 25mΩ
跳闸时间 4.5s
最大电压 6V
保持电流 1.9A
跳闸电流 4.9A
冷电阻 -
最大额定电流 50A
长*宽*高 4.55mm*3.24mm*700μm
通用封装 1812
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PTSLR18126V190厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

PTSLR18126V190数据手册

厂牌 PDF简要描述 下载
EATON PTC可复位保险丝 EATON PTSLR18126V190 PTSLR18126V190数据手册

PTSLR18126V190封装设计

查看详情并下载
Symbol
Footprint
3D Model
