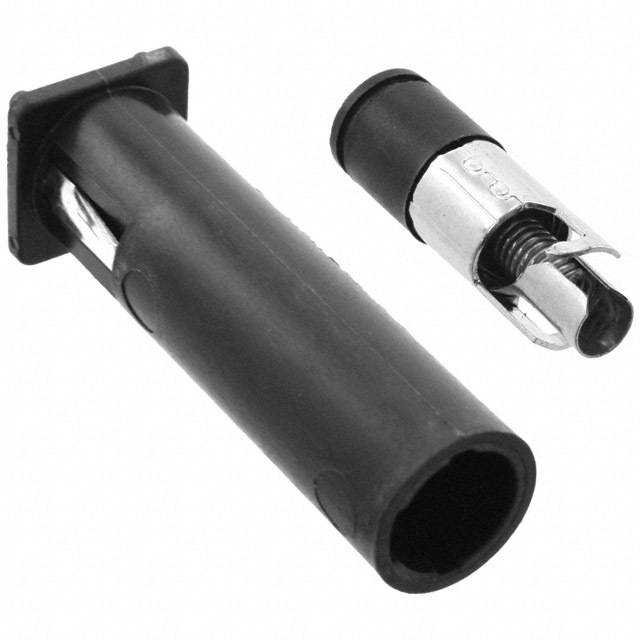

BK-HBV-M-R

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: Miniature 10A,12A,16A,6.3A 底座安装,通孔安装 47mm(长度)*14.9mm(高度)
供应商型号: 283-3354-ND
供应商: Digi-Key
标准整包数: 1
EATON 保险丝座和保险丝夹 BK-HBV-M-R

BK-HBV-M-R概述

    # 电子元器件技术手册:HBH、HBV 和 HBW 熔断器座

    产品简介



    产品简介


    HBH、HBV 和 HBW 系列熔断器座是 Eaton Electronics Division 生产的一系列高品质电子元件,适用于多种应用场景。这些熔断器座专为 1/4 英寸 × 1 1/4 英寸和 5 毫米 × 20 毫米熔丝设计,广泛应用于电力系统、工业控制和消费电子等领域。它们的主要功能是保护电路免受过电流损坏,同时提供可靠且稳定的连接方式。
    应用领域
    - 工业控制设备
    - 配电系统
    - 通信设备
    - 消费电子产品
    - 其他需要熔断保护的应用场景

    技术参数


    以下是 HBH、HBV 和 HBW 系列熔断器座的技术规格和性能参数:
    | 参数 | 值 |

    | 电压等级 | 250V |
    | 最大电流等级 | 16A |
    | 熔丝类型 | 1/4 英寸 × 1 1/4 英寸和 5 毫米 × 20 毫米 |
    | 电气认证 | CE、VDE、UL、CSA、SEMKO |
    | 工作温度范围 | -40°C 至 +85°C |
    | 温度等级(RTI) | 载体 150°C,旋钮 130°C |
    特殊功能
    - 色码设计:灰色用于 1/4 英寸熔丝,黑色用于 5 毫米熔丝,便于识别。
    - 安装方式:垂直和水平安装版本可供选择。
    - 稳定性设计:HBV 模型带有稳定销,增强机械稳定性。
    - 绝缘电阻:≥10,000 兆欧(500V 直流)。
    - 接触电阻:≤0.005 欧姆(200mV 条件下)。
    - 耐压强度:超过 200V/mil。

    产品特点和优势


    HBH、HBV 和 HBW 系列熔断器座具有以下独特功能和优势:
    1. 高可靠性:经过多项国际认证(如 CE、VDE、UL),确保在严苛环境下正常工作。
    2. 便捷性:熔丝载体可互换,方便更换不同尺寸的熔丝。
    3. 安全性:色码设计和绝缘性能确保操作安全。
    4. 高耐用性:采用高耐热材料制造,满足长期运行需求。
    5. 通用性强:适用于多种电路和设备,适合大规模工业和商业应用。

    应用案例和使用建议


    应用案例
    - 工业控制:在配电盘中作为过流保护装置。
    - 消费电子:在家电中保护主电源回路。
    - 通信设备:在服务器和网络设备中防止过载。
    使用建议
    1. 在安装时,请确保熔丝的额定电流与负载匹配,避免过载。
    2. 定期检查熔丝状态,若发现熔断现象,需及时更换。
    3. 若环境温度较高,建议选择更高温等级的熔断器座。

    兼容性和支持


    - 兼容性:HBH、HBV 和 HBW 系列熔断器座与市面上主流的 1/4 英寸和 5 毫米熔丝完全兼容。
    - 技术支持:Eaton 提供全面的技术支持和售后服务,包括产品选型指导和故障排查。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 熔丝频繁熔断 | 检查负载是否超负荷,调整负载。 |
    | 接触不良 | 清洁接触点,确保良好连接。 |
    | 温度过高 | 改善散热条件,降低环境温度。 |

    总结和推荐


    综合评估
    HBH、HBV 和 HBW 系列熔断器座以其卓越的电气性能、可靠的设计和广泛的适用性,在工业和消费电子领域表现出色。其高认证标准和多样化的安装选项使其成为各类设备的理想选择。
    推荐结论
    强烈推荐此系列产品,尤其适用于需要高性能和高可靠性的场景。如果您正在寻找一款性能稳定、易于维护的熔断器座,HBH、HBV 和 HBW 将是一个理想的选择。
    如需进一步了解产品详细信息,请访问 [Eaton 官方网站](https://www.eaton.com/electronics) 或联系当地销售代表。

BK-HBV-M-R参数

参数
保险丝座类型 -
保险丝类型 Miniature
额定电流 10A,12A,16A,6.3A
长*宽*高 47mm(长度)*14.9mm(高度)
安装方式 底座安装,通孔安装

BK-HBV-M-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK-HBV-M-R数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK-HBV-M-R BK-HBV-M-R数据手册

BK-HBV-M-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
