MDA-25-R

产品分类: 熔断保险丝
厂牌: EATON
产品描述: 125V 250V 734.69A²S 慢速熔断 Cartridge,Ceramic 25A 底座安装 31.75mm(长度)
供应商型号: 504-MDA-25-R
供应商: Mouser
标准整包数: 1

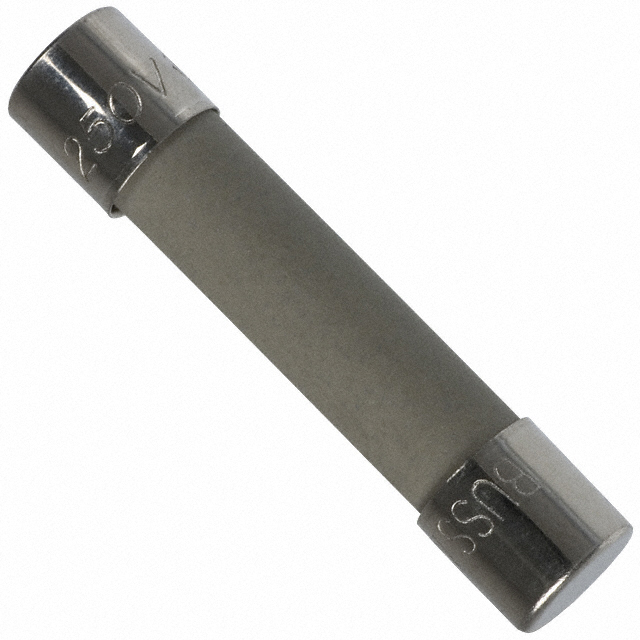

EATON 熔断保险丝 MDA-25-R

MDA-25-R概述


    产品简介


    MDA系列陶瓷管式延时熔断器是专为电路保护设计的高性能电子元件,广泛应用于工业控制、通信设备、医疗设备及家用电器等领域。该系列产品采用陶瓷管结构,结合镍镀黄铜端帽,具有优异的机械强度和电气性能。其标准尺寸为1/4" x 1 1/4"(6.35 x 31.75 mm),提供多种电流等级,适用于各种额定电压下的过载和短路保护需求。

    技术参数


    以下是MDA系列熔断器的主要技术参数汇总:
    | 型号 | 额定电压(Vac/Vdc) | 最大分断电流(A) | 冷态电阻典型值(Ω) | 熔断I²t典型值(A²s) | 额定电流范围(A) | 电压降典型值(V) |
    ||
    | MDA-1/4-R | 250 | 35 | 8.7 | 4.00 | 1/4 - 30 | 0.748 |
    | MDA-1/2-R | 250 | 35 | 1.78 | 1.42 | 1/4 - 30 | 2.53 |
    | MDA-3/4-R | 250 | 35 | 0.82 | 1.31 | 1/4 - 30 | 8.58 |
    | ... | ... | ... | ... | ... | ... | ... |
    其他关键参数:
    - 工作温度范围:-55°C至+125°C
    - 机械冲击:MIL-STD-202, Method 213, Test Condition J
    - 振动测试:MIL-STD-202, Method 204, Test Condition C

    产品特点和优势


    MDA系列熔断器具备以下显著特点和优势:
    1. 时间延迟特性:通过独特的熔丝设计,在短时间内的轻微过载不会触发熔断,从而减少误动作。
    2. 耐久性强:采用陶瓷材质和镍镀黄铜端帽,确保长期稳定运行。
    3. 宽广的应用场景:适合不同额定电压和电流条件下的电路保护需求。
    4. 高可靠性认证:已获得UL和CSA认证,符合严格的安全标准。

    应用案例和使用建议


    MDA系列熔断器常用于保护交流电源系统、电机驱动电路以及通信设备等。例如,在通信基站中,MDA系列能够有效防止雷击引起的瞬间过流损害。对于需要更高电流处理能力的应用,如工业控制设备,MDA-20-R至MDA-30-R型号提供了强大的保护性能。
    使用建议:
    - 在选择型号时,应根据具体应用确定合适的额定电流和电压。
    - 安装时确保良好的散热环境以延长使用寿命。
    - 定期检查熔断器状态,及时更换已损坏的产品。

    兼容性和支持


    MDA系列熔断器可与其他标准接口的电子设备无缝对接。Eaton公司提供全面的技术支持和服务,包括产品咨询、故障排查和技术文档下载等服务。

    常见问题与解决方案


    1. 问题:熔断器频繁熔断怎么办?
    - 解决办法:检查负载是否存在异常或超出额定值,调整负载后再进行测试。
    2. 问题:如何判断熔断器是否失效?
    - 解决办法:目视检查外观是否有破损;若无明显损坏,可用万用表测量冷态电阻确认。

    总结和推荐


    综上所述,MDA系列陶瓷管式延时熔断器凭借其卓越的性能、可靠性和广泛的适用性,在众多行业中得到了广泛应用。它不仅满足严格的行业规范要求,还展现了出色的性价比。因此,我们强烈推荐此款产品给寻求高效电路保护解决方案的企业和个人用户。

MDA-25-R参数

参数
额定电压-AC 250V
额定电压-DC 125V
熔断特性 慢速熔断
保险丝类型 Cartridge,Ceramic
熔断 I²t 734.69A²S
额定电流 25A
熔断电流 -
长*宽*高 31.75mm(长度)
安装方式 底座安装
零件状态 在售
包装方式 散装

MDA-25-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

MDA-25-R数据手册

厂牌 PDF简要描述 下载
EATON 熔断保险丝 EATON MDA-25-R MDA-25-R数据手册

MDA-25-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.6485 ¥ 81.5298
5+ $ 7.678 ¥ 64.8791
10+ $ 7.095 ¥ 59.9528
50+ $ 5.5296 ¥ 46.7251
100+ $ 5.2596 ¥ 44.4436
250+ $ 5.1084 ¥ 43.166
500+ $ 4.8615 ¥ 41.0797
库存: 41
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 81.52
