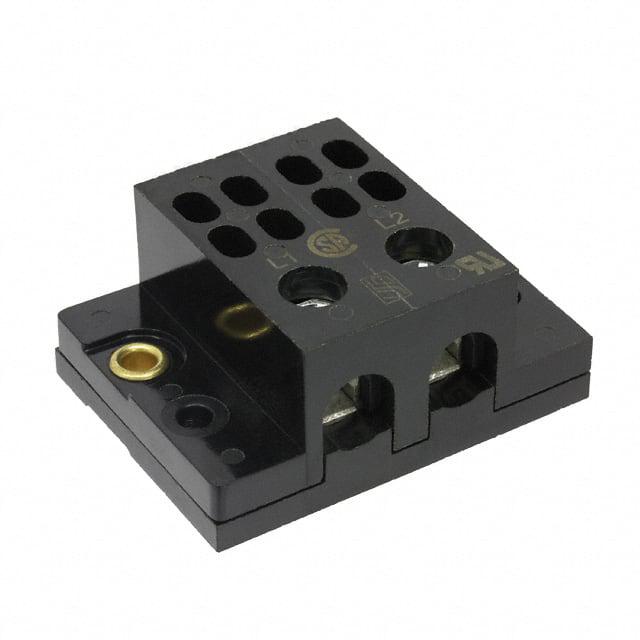

11725-2

产品分类: 接线座- 配电
厂牌: EATON
产品描述: Conn Distribution Terminal Block F 2 POS 17.3mm Screw Cable Mount 70A
供应商型号: 283-3685-ND
供应商: Digi-Key
标准整包数: 1
EATON 接线座- 配电 11725-2

11725-2概述

    MAGNUM® Power Distribution Blocks 技术手册解析

    产品简介


    MAGNUM® 的 WIRE MANAGEMENT PRODUCTS 系列产品提供了多种类型的电源分配块,包括基座安装和导轨安装的Euro-MAG系列。这些产品具备单排和双排连接器,且支持PCB – Spring Clamp和Filtered Connectors。本次技术手册主要介绍了两款型号:Series 11675和Series 11725。

    技术参数


    - Series 11675:
    - 额定值:40A, 250V
    - 极数:每极包含(3)个直径为0.250英寸的快速连接端子,可提供2到6极
    - 导线范围:8-14 AWG铜
    - 扭矩等级:18 in-lb.
    - 工作温度:150°C
    - 机构认证:UL/CSA;CE认证
    - Series 11725:
    - 额定值:70A, 600V;UL/CSA E62622认证
    - 极数:2、3或4极,每极包含(4)个直径为0.250英寸的快速连接端子
    - 导线范围:铜:2-14 AWG;铝:2-8 AWG
    - 扭矩等级:45 in-lb.
    - 工作温度:150°C
    - 机构认证:UL/CSA E62622;CE认证

    产品特点和优势


    - 快速连接设计显著降低了内部布线成本
    - 多种极数选择,适用于不同的配电需求
    - 广泛的工作温度范围(150°C),适用于高温环境
    - 符合严格的UL/CSA和CE认证标准,确保高可靠性

    应用案例和使用建议


    Series 11675 和 Series 11725 通常应用于工业控制、通信设备及其它需要可靠电源分配的场合。在实际使用中,用户应注意以下几点:
    - 导线范围的选择:根据实际需求选择合适的导线范围,以确保最佳性能
    - 正确安装扭矩:确保所有接头都按指定的扭矩拧紧,以避免接触不良或松动问题
    - 工作环境监测:在极端温度环境下使用时,需定期检查设备状态

    兼容性和支持


    - 两款系列产品均可与市场上主流的电子元器件和设备兼容,方便集成应用
    - 厂商提供详细的用户手册和技术支持,确保用户能够高效使用并维护这些产品

    常见问题与解决方案


    1. 接头发热问题
    - 解决方案:检查接头扭矩是否符合要求,重新紧固接头,确保紧密连接。
    2. 电压不稳
    - 解决方案:检查电源输入电压是否在额定范围内,确认所有连接点均无松动。
    3. 设备过热
    - 解决方案:确认设备安装位置通风良好,避免在高温环境中过度负载运行。

    总结和推荐


    综合考虑其高可靠性、广泛的适用范围和易于安装的特点,MAGNUM® 的 Series 11675 和 Series 11725 无疑是工业控制和电力分配领域的理想选择。无论是在严苛的工业环境中还是高要求的通信系统中,这些产品都能发挥出色的表现。强烈推荐给需要高性能、稳定可靠的电源分配解决方案的用户。

11725-2参数

参数
安装方式 螺纹安装
零件状态 在售
包装方式 散装

11725-2厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

11725-2数据手册

厂牌 PDF简要描述 下载
EATON 接线座- 配电 EATON 11725-2 11725-2数据手册

11725-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 85.9768 ¥ 719.5183
10+ $ 63.7104 ¥ 533.1764
25+ $ 58.2371 ¥ 487.3716
96+ $ 53.1054 ¥ 444.4261
库存: 50
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 719.51
