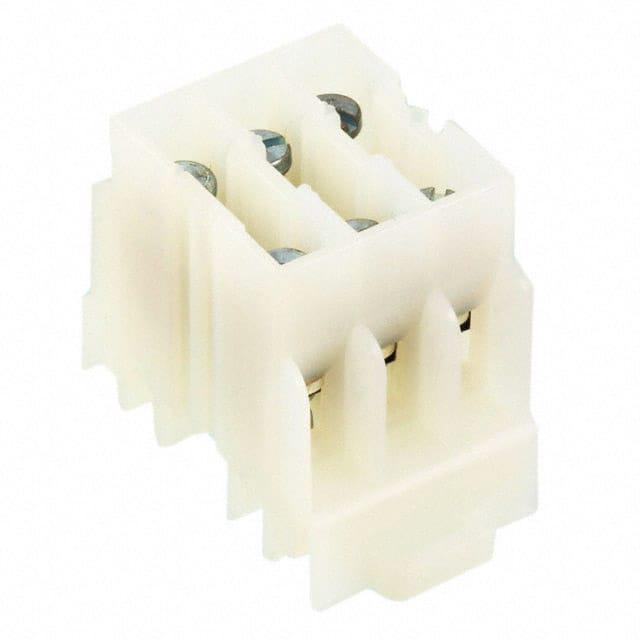

NDN3-WH

产品分类: 接线座- 隔板块
厂牌: EATON
产品描述: Conn Terminal Block F 6 POS 7.62mm Screw C DIN Rail 40A
供应商型号: LMC-NDN3-WH
供应商: 海外现货
标准整包数: 1
EATON 接线座- 隔板块 NDN3-WH

NDN3-WH概述

    MAGNUM® Power Distribution Blocks 技术手册

    1. 产品简介


    MAGNUM® Power Distribution Blocks 是一款用于电线管理和电力分配的专业产品。它们主要应用于工业控制系统、数据中心、配电盘和其他需要高效电源分配的应用场合。这些终端块具有多种连接方式,包括PCB弹簧压接式滤波连接器、基座安装和导轨安装等,适用于各种不同类型的电路和应用需求。

    2. 技术参数


    MAGNUM® Power Distribution Blocks 的具体技术参数如下:
    | 规格 | 型号 | 额定值 | 中心间距 | 极数 | 每英尺电路数 | 连接线范围 | 螺丝大小 | 安装选项 | 扭矩(磅·英寸) | 工作温度 |

    | 单排 | NDN1 | 90A, 600V | .635" (16.13mm)| 1 | 18 | AWG #2-18 CU | #1/4-28 | 35mm DIN导轨、C型导轨 | 32 | 105°C |
    | 单排高密度 | NDNV4 | 30A, 600V | .250" (6.35mm)| 4 | 48 | AWG #10-22 CU| #6-32 | 35mm DIN导轨、C型导轨 | 18 | 105°C |
    | 双排 | PSU1系列 | 45A, 600V | .625" (15.88mm)| 1-3 | 19 | 根据规格 | #10-32 | C型导轨、堆叠 | 24 | 105°C |
    | 多极 | NC3 | 175A, 600V | 1.06" (26.92mm)| 3 | 11 | 2/0-#14 CU/AL| 5/16-24 | C型导轨、基座安装 | 45 | 105°C |

    3. 产品特点和优势


    - 高密度设计:高达每英尺48个电路,节省空间并提高效率。
    - 快速安装:采用扣入式安装到DIN导轨上,快速且方便。
    - 可靠性和耐用性:采用独特的一体式结构和抗冲击的热塑材料,增加产品的可靠性和耐用性。
    - 多样化安装选项:可选配C型导轨和15mm DIN导轨等多种安装方式,满足不同应用需求。
    - UL/CSA认证:通过多项国际标准认证,确保产品质量和安全性能。

    4. 应用案例和使用建议


    这些终端块广泛应用于工业控制系统的配电板、数据中心的电力管理等场景。例如,在一个工业控制中心中,NDNV4系列可以用于配电柜内电力分配,而NC3系列则可以用于大型设备的主电源连接。在数据中心中,可以使用N512系列来处理大量细小电路的布线和管理。为了优化使用效果,建议定期检查螺丝紧固情况,并确保适当的扭矩设置以避免过紧或过松。

    5. 兼容性和支持


    MAGNUM® Power Distribution Blocks 与多种DIN导轨和C型导轨兼容,易于集成到现有系统中。厂商提供全面的技术支持和服务,包括产品培训、故障排查和技术咨询等,确保客户能够充分发挥产品的性能。

    6. 常见问题与解决方案


    1. 问题:安装过程中发现无法正确扣入DIN导轨。
    - 解决方案:检查是否选择了正确的型号,并确保安装方向正确。
    2. 问题:螺丝紧固时感到阻力过大。
    - 解决方案:调整合适的扭矩设置,避免过紧或过松。
    3. 问题:电力传输不稳定。
    - 解决方案:检查接线是否牢固,重新进行连接,并确保所有组件紧密接触。

    7. 总结和推荐


    MAGNUM® Power Distribution Blocks 是一款高性能、多功能的电力分配终端块。它们不仅具有卓越的可靠性、耐用性和安全性,还提供了多种安装选项和广泛的适用范围。对于需要高效电力分配和精细线路管理的应用场合,强烈推荐使用这些产品。

NDN3-WH参数

参数
长*宽*高 42.41mm*23.87mm*33.27mm
安装方式 DIN导轨安装,支架安装,轨道安装
零件状态 在售
包装方式 散装

NDN3-WH厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

NDN3-WH数据手册

厂牌 PDF简要描述 下载
EATON 接线座- 隔板块 EATON NDN3-WH NDN3-WH数据手册

NDN3-WH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.993 ¥ 50.7607
库存: 169
起订量: 48 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.76
直接购买
加入购物车
