BK2-S-4202-1D-R

产品分类: 保险丝座和保险丝夹
厂牌: EATON
产品描述: Eaton 保险丝盒, Eaton Bussman 系列, 用于6.3 x 32mm保险丝, 螺栓安装, 1个保险丝
供应商型号: 10B-3820940-4
供应商: 国内现货
标准整包数: 1
EATON 保险丝座和保险丝夹 BK2-S-4202-1D-R

BK2-S-4202-1D-R概述

    电子元器件产品技术手册:ELX1018系列1/4" x 1-1/4"保险丝座

    产品简介

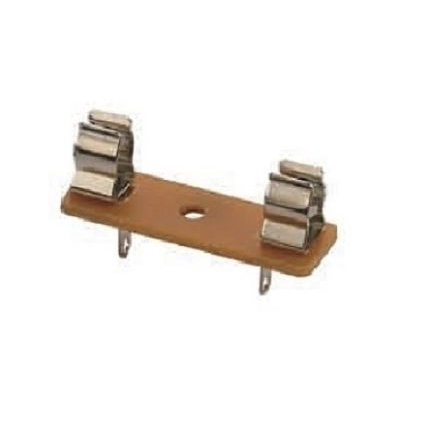

    ELX1018系列是一种专为1/4" x 1-1/4"保险丝设计的保险丝座。这种电子元器件广泛应用于工业控制、电力系统及各类家用电器中。它不仅提供了稳定的电流传输能力,还具有良好的机械稳定性,适用于各种恶劣的工作环境。

    技术参数


    - 额定电压:250 Vac
    - 额定电流:25 A
    - 材料:PA66-GF25,UL 94V-0,黑色酚醛层压板(体材料),镀锡黄铜端子(端子材料),镀锡铜合金夹片(夹片材料),铝合金铆钉
    - 包装方式:每箱装2000个或4000个,具体根据订购编号确定
    - 终端角度:平角(01)、40度角(02)、通孔(04)
    - 旋转防呆针:单防旋针(空白)、双防旋针(D)、无防旋针(X)
    - 认证标准:cURus、CE
    - 尺寸(毫米):见下图
    | 尺寸名称 | BK4-S-4004-1-R | BK4-S-4001-1-R | BK2-S-4201-1D-R |
    ||
    | 长度 | 42±0.3 | 42±0.3 | 42±0.3 |
    | 宽度 | 11.0±0.2 | 11.0±0.2 | 11.7±0.2 |
    | 高度 | 26.0±0.3 | 26.0±0.3 | 26.0±0.3 |
    | 终端间距 | 5.80 | 5.80 | 5.80 |

    产品特点和优势


    ELX1018系列保险丝座拥有诸多独特的优势:
    - 高可靠性:采用UL 94V-0阻燃材料,确保在恶劣环境下的稳定运行。
    - 多功能安装选项:提供多种终端角度和旋转防呆针配置,便于灵活安装和维护。
    - 广泛的应用领域:适用于不同领域的电气设备,如工业控制、电力系统及家用电器。

    应用案例和使用建议


    ELX1018系列保险丝座已经成功应用于多个行业,如工业控制系统、家庭电器、数据中心等。具体应用案例包括:
    - 在工业控制系统中,用于保护电路免受过载和短路的影响。
    - 在家用电器中,作为安全防护措施的一部分,保护用户免受电击危险。
    使用建议:
    - 在安装前,请仔细检查终端角度和旋转防呆针的配置,以确保与电路板匹配。
    - 确保连接的电线长度和质量符合要求,避免因线材不良导致的故障。

    兼容性和支持


    ELX1018系列保险丝座兼容市面上大多数1/4" x 1-1/4"规格的保险丝,且易于安装。Eaton公司提供全面的技术支持和服务,包括产品咨询、故障排查和维修服务。如有需要,请联系Eaton客户服务部门获取更多信息。

    常见问题与解决方案


    1. 问题:安装后保险丝座出现松动。
    - 解决办法:重新检查铆钉和夹片的固定情况,确保它们牢固连接。
    2. 问题:保险丝座接触不良。
    - 解决办法:清洁终端和夹片表面,确保没有灰尘和污垢。
    3. 问题:保险丝座不能通过认证测试。
    - 解决办法:检查所使用的材料是否符合UL 94V-0标准,重新进行认证测试。

    总结和推荐


    ELX1018系列保险丝座凭借其卓越的性能和广泛的应用范围,已成为众多电气工程项目的首选产品。其稳定可靠的表现、丰富的配置选择和良好的兼容性使其在市场上具有极强的竞争力。对于需要高度可靠和高效电路保护的场合,强烈推荐使用ELX1018系列保险丝座。
    以上是对ELX1018系列保险丝座的详细技术手册解析。希望这份文档能帮助您更好地了解和使用该产品。如果您有任何疑问或需要进一步的帮助,请随时联系我们。

BK2-S-4202-1D-R参数

参数
保险丝类型 -
额定电流 25A
保险丝座类型 -
长*宽*高 20.3mm(高度)
安装方式 螺纹安装
包装方式 散装

BK2-S-4202-1D-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

BK2-S-4202-1D-R数据手册

厂牌 PDF简要描述 下载
EATON 保险丝座和保险丝夹 EATON BK2-S-4202-1D-R BK2-S-4202-1D-R数据手册

BK2-S-4202-1D-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
