OPM-1038R

产品分类: 开关配件
厂牌: EATON
产品描述:
供应商型号: 228975
供应商: 海外现货
标准整包数: 1
EATON 开关配件 OPM-1038R

OPM-1038R概述

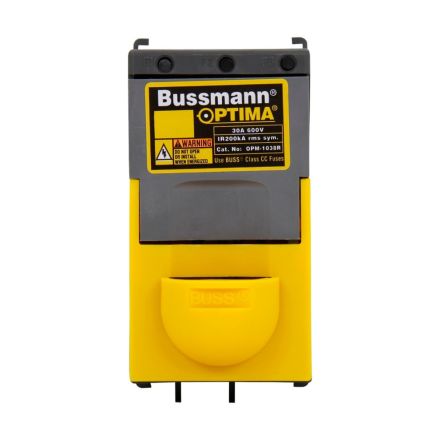

    # OPTIMA™ OPM-1038 过电流保护模块 — 熔断器非开关系列

    产品简介


    OPTIMA™ OPM-1038 是一款专为安装在标准 10mm 至 38mm 长度熔丝上的过电流保护模块。它属于非开关系列,特别适用于工业控制系统、配电盘和电路保护应用。这款模块设计紧凑,符合严格的 UL 和 CSA 安全标准,提供可靠而高效的保护。

    技术参数


    - 材料: 灰色热塑塑料
    - 阻燃等级: UL 94V-0
    - 认证机构:
    - UL: UL 512 认证
    - CSA: C22.2 No. 39, Class 6225-01
    - IEC: 符合 IEC 269-2-1
    - 电气特性:
    - 最大额定电压: 600V(交流)
    - 最大额定电流: 30A
    - 工作温度范围: -40°C 至 +70°C
    - 最大功耗: 每个熔丝 3W
    - 机械特性:
    - 尺寸: 双面粘贴带(75.6mm),厚度:2.98mm
    - 螺丝面板安装: 44.7mm(±0.7mm)
    - 重量: 约 213 克

    产品特点和优势


    OPTIMA™ OPM-1038 模块具有多种独特功能和优势:
    - “开路”熔丝指示灯: 当至少有一个熔丝断开时,会通过指示灯显示状态,最小操作电压为 100V。
    - 快速拆卸手柄: 带有活动扳手设计,方便拆卸和更换熔丝。
    - 手指安全端子: 满足 IEC 529 IP20 标准,确保用户安全。
    - 可拆卸模块: 方便熔丝加载和维护。
    - DIN导轨或螺丝面板安装: 便于安装和布线。
    - 远程“开路”熔丝状态指示选项: 减少停机时间,提高效率。

    应用案例和使用建议


    OPTIMA™ OPM-1038 模块广泛应用于各种工业环境中,例如工业控制系统、配电系统和设备保护。实际使用时,应根据具体应用需求选择合适的熔丝类型。以下是几个常见的应用建议:
    - 工业控制系统: 可以与 PLC 系统配合使用,通过数字输入信号进行实时监测。
    - 配电盘: 在配电盘中安装该模块可以有效保护电路免受过电流的影响。
    - 通信接口: 通过光隔离器实现通信输出,增强系统的抗干扰能力。

    兼容性和支持


    - 兼容性: 该模块与多种工业标准熔丝兼容,包括 10mm 至 38mm 长度的熔丝。它还支持远程状态指示,增加了灵活性。
    - 技术支持: Bussmann 提供详细的技术文档和应用指南,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. 问: 操作电压低于 460V 时,设备如何工作?
    答: 设备的指示灯会在低于 460V 但高于 120V 的情况下亮起,但不会产生通信状态输出。

    2. 问: 如何处理熔丝断开的情况?
    答: 当熔丝断开时,设备将通过指示灯显示开路状态,可以通过通信输出接口(如 PLC)检测到这一状态。
    3. 问: 设备如何应对交流或直流电源?
    答: 设备可以承受高达 35V 的交流或直流电压,并且能够传导最大 40mA 的电流。

    总结和推荐


    综上所述,OPTIMA™ OPM-1038 过电流保护模块具备高效可靠的保护功能,符合严格的安全标准,广泛应用于各类工业环境中。其独特的手指安全设计、远程状态指示功能和快速拆卸手柄等优点使其在市场上具有较高的竞争力。因此,强烈推荐给需要高性能过电流保护的工业应用。

OPM-1038R参数

参数
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

OPM-1038R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

OPM-1038R数据手册

厂牌 PDF简要描述 下载
EATON 开关配件 EATON OPM-1038R OPM-1038R数据手册

OPM-1038R封装设计

查看详情并下载
Symbol
Footprint
3D Model
