首页  >  产品百科  >  VPH4-0075TR-R

VPH4-0075TR-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 1MHz 1.21A 1.21A 12.7μH 12-SMD 贴片安装 18mm*24.6mm*10mm
供应商型号: N-VPH4-0075TR-R
供应商: 云汉优选
标准整包数: 1

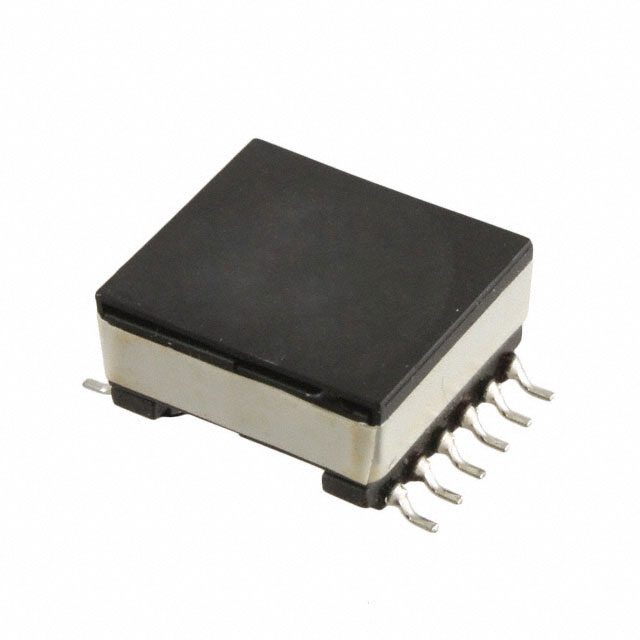

EATON 贴片电感 VPH4-0075TR-R

VPH4-0075TR-R概述

    VERSA-PAC® Inductors and Transformers (Surface Mount)

    1. 产品简介


    VERSA-PAC®表面贴装电感器和变压器是设计用于满足多种电源应用需求的高性能电感器和变压器系列。这些产品提供了超过500种可配置的电感或变压器设计方案,具有高功率密度、低剖面等特点。适用于汽车电子(引擎盖下、内部/外部)、远程通信、GPS导航系统、LED照明、LCD显示器以及便携式媒体设备等多种应用领域。

    2. 技术参数


    VERSA-PAC®表面贴装电感器和变压器的技术参数详细如下:
    - 产品编号: VPH1-1400-R, VP1-1400-R, VPH1-0190-R, VP1-0190-R, VPH1-0102-R, VP1-0102-R, VPH1-0076-R, VP1-0076-R, VPH1-0059-R, VP1-0059-R, VPH2-1600-R, VP2-1600-R, VPH2-0216-R, VP2-0216-R, VPH2-0116-R, VP2-0116-R, VPH2-0083-R, VP2-0083-R, VPH2-0066-R, VP2-0066-R, VPH3-0780-R, VP3-0780-R, VPH3-0138-R, VP3-0138-R, VPH3-0084-R, VP3-0084-R, VPH3-0055-R, VP3-0055-R, VPH3-0047-R, VP3-0047-R, VPH4-0860-R, VP4-0860-R, VPH4-0140-R, VP4-0140-R, VPH4-0075-R, VP4-0075-R, VPH4-0060-R, VP4-0060-R, VPH4-0047-R, VP4-0047-R, VPH5-1200-R, VP5-1200-R, VPH5-0155-R, VP5-0155-R, VPH5-0083-R, VP5-0083-R, VPH5-0067-R, VP5-0067-R, VPH5-0053-R, VP5-0053-R
    - 基本电感量: LBASE (µH)
    - 饱和电流: ISAT(BASE) (A)
    - 热电流: IRMS(BASE) (A)
    - 直流电阻: R(BASE) (Ohms)
    - 峰值电压-微秒: Volt-µSEC(BASE) (µVs)
    - 最大能量存储能力: EPEAK(BASE) (µJ)
    - 工作频率范围: 至1MHz
    - 隔离电压: 500Vac
    - 核心材料: 铁氧体

    3. 产品特点和优势


    VERSA-PAC®表面贴装电感器和变压器具有以下独特优势:
    - 六绕组设计:提供超过500种可用的电感或变压器配置。
    - 高功率密度:低剖面设计减少了占板空间。
    - 低辐射噪音:紧密耦合绕组降低了电磁干扰。
    - 宽泛的工作温度范围:存储温度范围为-55°C到+125°C,工作温度范围为-40°C到+125°C。

    4. 应用案例和使用建议


    VERSA-PAC®表面贴装电感器和变压器适用于多种应用场合,例如:
    - 降压、升压、耦合、扼流圈、滤波器、谐振、噪声过滤、差分、前向、共模电路。
    - 飞升、前馈、推挽、多输出、逆变器、升压、降压、栅极驱动、基极驱动、宽带、脉冲、控制、阻抗、隔离、桥接、振铃、转换器、自耦电路。
    以一个5V到3.3V降压转换器为例,该电路通过消除第二级调节器来最小化电路板空间和成本。VERSA-PAC®的气隙防止了在开关开启时间内核心饱和,同时存储能量用于负载,在反激期间释放。额外的绕组并联到初级绕组以处理更多电流。2:1的匝比在反激期间增加1.67V至+3.3V,从而实现+5V输出。

    5. 兼容性和支持


    VERSA-PAC®系列的电感器和变压器具备与各类电子组件和设备的良好兼容性,确保了设计灵活性和可靠性。厂商提供相应的技术支持和服务,以确保客户能够高效使用这些产品。

    6. 常见问题与解决方案


    根据技术手册中的常见问题,以下是几个典型问题及其解决方案:
    - 问题1: 电感器或变压器不工作
    - 解决方案: 检查连接是否正确;确认输入电压和电流是否符合要求。
    - 问题2: 发热严重
    - 解决方案: 确认散热是否良好;检查负载电流是否超出了额定值。
    - 问题3: 电感量不符
    - 解决方案: 重新校准测试设备;检查绕组是否损坏或接触不良。

    7. 总结和推荐


    VERSA-PAC®表面贴装电感器和变压器以其高功率密度、紧凑尺寸和多样化配置,成为适用于多种电源应用的理想选择。无论是汽车电子、远程通信还是消费电子产品,该系列产品均能提供卓越的性能表现。强烈推荐在电源管理项目中选用此系列产品。

VPH4-0075TR-R参数

参数
额定电流 1.21A
Q值 -
测试频率 1MHz
电感值 12.7μH
饱和电流(LSAT) 1.21A
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
长*宽*高 18mm*24.6mm*10mm
通用封装 12-SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VPH4-0075TR-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

VPH4-0075TR-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON VPH4-0075TR-R VPH4-0075TR-R数据手册

VPH4-0075TR-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
