VPH5-1200-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 140mA 140mA 173μH 贴片安装 21mm*28.5mm*10.8mm
供应商型号: VPH5-1200-R
供应商: TME
标准整包数: 1

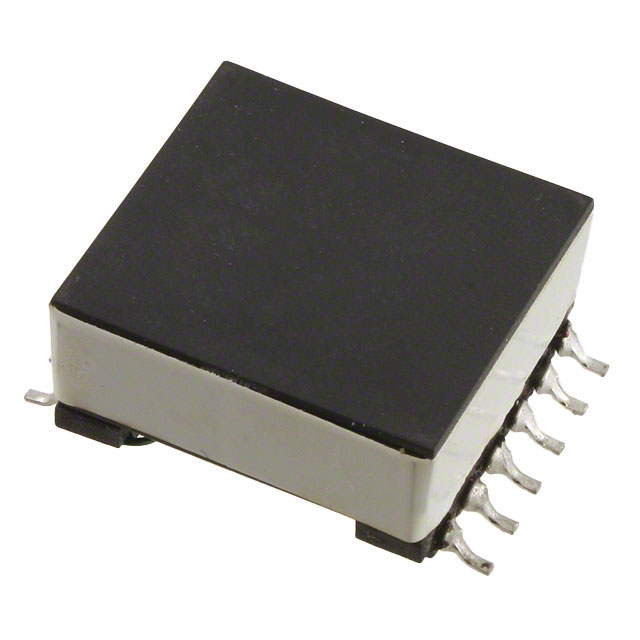

EATON 贴片电感 VPH5-1200-R

VPH5-1200-R概述


    产品简介


    产品类型:
    VERSA-PAC® Inductors 和 Transformers 是一款面向表面贴装设计的电感器和变压器。该系列包含多个型号,如VPH1、VP1、VPH2、VP2等,每个型号都有不同的尺寸和电气特性,适用于各种应用需求。
    主要功能:
    这些电感器和变压器具有高功率密度和低外形的特点,非常适合需要高效能和紧凑布局的应用场合。它们通过表面贴装的方式直接安装到PCB板上,节省空间,提高系统集成度。
    应用领域:
    - 汽车电子(引擎盖下、车内/外)
    - 车载信息服务
    - GPS导航系统
    - LED照明
    - LCD显示屏
    - 便携式媒体设备

    技术参数


    基本技术规格:
    | 零件编号 | 基本电感量 (μH) | 最大直流电阻 (Ω) | 最大峰值电流 (A) | 最大功耗 (W) | 热阻 (°C/W) |
    |
    | VPH1-1400-R | 201.6 | 0.344 | 0.04 | 0.11 | 0.212 |
    | VP1-1400-R | 89.6 | 0.145 | 0.06 | 0.11 | 0.096 |
    详细技术参数:
    - 产品系列可提供多种配置,每种配置都支持不同数量的串联或并联风线组合。
    - 功率范围:1瓦至70瓦
    - 频率范围:高达1 MHz
    - 电磁隔离电压:500Vac
    - 核心材料:铁氧体

    产品特点和优势


    特点:
    - 六个绕组的表面贴装设计,提供了超过500种可用的电感器或变压器配置。
    - 高功率密度和低外形设计,适合紧凑型设计。
    - 低辐射噪音和紧密耦合绕组。
    - 工作温度范围广:存储温度范围为-55°C至+125°C;工作温度范围为-40°C至+125°C。
    优势:
    - 可以实现多种电路拓扑结构,如降压、升压、耦合、扼流圈、滤波器等。
    - 高效且可靠,能够在高温环境中稳定工作。
    - 适用于汽车电子和其他高可靠性要求的应用场合。

    应用案例和使用建议


    应用案例:
    1. 5V至3.3V降压转换器:
    - 该电路利用VERSA-PAC®电感器来减少板级空间和成本。两个绕组串联配置以产生3.3V输出,另一个绕组作为飞回绕组以生成5V输出。额外的绕组并联至初级绕组以处理更大的电流。
    2. 锂离子电池至3.3V SEPIC转换器:
    - 利用锂离子电池的多耦合紧密绕组,该电路减少了纹波电流,从而降低了噪声和磁芯损耗。这种设计不需要抑制电压尖峰的电路,效率较高。
    使用建议:
    - 在选择VERSA-PAC型号时,需根据实际应用所需的功率和频率范围进行合理选择。
    - 设计PCB布局时,确保所有焊接面在同一平面上,以保证良好的焊接质量。
    - 考虑散热问题,适当增加铜箔面积,有助于降低热阻,提高器件可靠性。

    兼容性和支持


    兼容性:
    - VERSA-PAC® Inductors 和 Transformers 可与其他符合标准的电子元件兼容。
    - 与不同制造商的电路板及控制器等部件兼容性良好,确保系统的整体兼容性。
    支持和维护:
    - 厂商提供全面的技术支持,包括设计指南、故障排查等。
    - 用户手册中详细描述了安装、调试、维护等相关操作步骤,方便用户自行解决问题。

    常见问题与解决方案


    常见问题:
    1. 电感器或变压器过热:
    - 解决方案:检查电流负载是否超出额定值,适当增加散热片或改变绕组连接方式以降低热损失。
    2. 电路性能不稳定:
    - 解决方案:重新检查PCB布局,确保焊接质量和电路连接正确无误。

    总结和推荐


    综合评估:
    - VERSA-PAC® Inductors 和 Transformers 在性能和可靠性方面表现出色,尤其适合需要高功率密度和紧凑设计的应用场合。
    - 它们提供了广泛的配置选项和优秀的兼容性,使设计者能够灵活应对各种需求。
    - 丰富的文档和技术支持资源使得安装和维护变得更加简单。
    推荐使用:
    鉴于其出色的性能表现和广泛的应用范围,强烈推荐使用VERSA-PAC® Inductors 和 Transformers 来满足各类电子设计的需求。

VPH5-1200-R参数

参数
饱和电流(LSAT) 140mA
自谐振频率(SRF) -
容差 -
直流电阻(DCR) -
额定电流 140mA
Q值 -
测试频率 -
电感值 173μH
长*宽*高 21mm*28.5mm*10.8mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

VPH5-1200-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

VPH5-1200-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON VPH5-1200-R VPH5-1200-R数据手册

VPH5-1200-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 4.95 ¥ 38.4813
20+ $ 4.308 ¥ 33.3691
35+ $ 3.7744 ¥ 30.7546
库存: 29
起订量: 11 增量: 0
交货地:
最小起订量为:10
合计: ¥ 384.81
