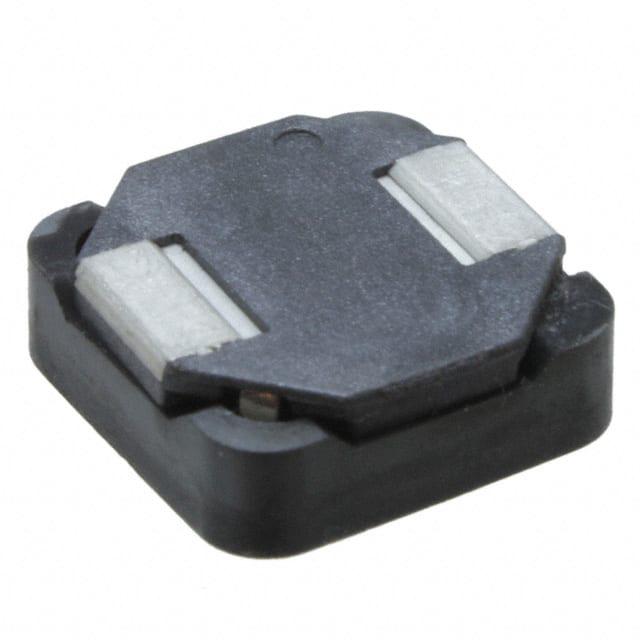

DRA124-470-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 2.91A 1.78A 47μH 134mΩ ±20% 0124 标准安装,贴片安装 12.5mm*12.5mm*4.5mm
供应商型号: 704-DRA124-470-R
供应商: Mouser
标准整包数: 1
EATON 贴片电感 DRA124-470-R

DRA124-470-R概述

    电子元器件产品技术手册解析

    产品简介


    本技术手册详细介绍的是Eaton Electronics公司生产的DRA系列高功率密度、高效能、磁屏蔽鼓式核心电感器(Shielded Drum Core Power Inductors)。该系列产品通过了AEC-Q200认证,适用于多种机械尺寸,并具有减少电磁干扰(EMI)的独特优势。产品广泛应用于汽车电子系统、车身电子、高级驾驶辅助系统(ADAS)、信息娱乐和集群电子设备等领域。

    技术参数


    | 部件号 | 电感量(µH) | Irms(A) | Isat1(A) | Isat2(A) | DCR(Ω) @ +25 °C | 最大K因子 |
    ||
    | DRA73-R33-R | 0.29 | 8.42 | 14.8 | 11.8 | 0.0040 | 636.5 |
    | DRA73-1R0-R | 0.91 | 6.50 | 8.22 | 6.58 | 0.0067 | 353.6 |
    | ... | ... | ... | ... | ... | ... | ... |
    产品具有以下规格:
    - 电感范围:0.28 µH 到 1000 µH
    - 电流范围:最高可达56 A
    - 能在-40 °C到+165 °C的工作温度范围内正常工作
    - 符合J-STD-020标准的焊料回流温度

    产品特点和优势


    1. AEC-Q200认证:确保产品的质量和可靠性符合严格的行业标准。
    2. 多尺寸选择:提供五种不同的机械尺寸,适应不同的安装需求。
    3. 磁屏蔽设计:有效降低电磁干扰(EMI),提高系统的稳定性。
    4. 高效率和高功率密度:优化的设计使其在小体积下实现高效率。
    5. 坚固的结构:能够承受高冲击和振动环境,适合恶劣条件下的应用。

    应用案例和使用建议


    该产品主要应用于汽车电子系统,如车身照明、加热通风和空调控制器(HVAC)、车门控制、发动机管理系统等。例如,在汽车前灯和尾灯控制系统中,这些电感器可以稳定电压,减少电磁干扰,提高系统的整体性能。
    使用建议:
    1. 在设计PCB布局时,应确保电感器周围有足够的空间,避免热量积聚。
    2. 对于交流电流,需要进行降额处理,以避免过热损坏。
    3. 使用时建议在极端条件下验证产品的可靠性和温度范围。

    兼容性和支持


    该产品为RoHS合规,并且可以与现有的电路板和系统兼容。Eaton Electronics公司提供全面的技术支持,包括详细的使用指南和技术文档,以确保客户能够顺利地将这些产品集成到其系统中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 检查散热设计,确保足够的气流和散热片。 |
    | 电磁干扰(EMI)超标 | 确认磁屏蔽设计正确实施,并检查其他潜在的干扰源。 |
    | 电感值不稳定 | 检查连接线是否稳固,并确认环境温度在规定范围内。 |

    总结和推荐


    DRA系列电感器凭借其高功率密度、高效能和坚固的设计,非常适合应用于汽车电子系统中。其独特的磁屏蔽设计和宽泛的工作温度范围使其在各种严苛环境中都能稳定运行。我们强烈推荐使用这些产品,特别是在需要高性能和高可靠性的应用场合中。Eaton Electronics公司提供的技术支持和广泛的应用文档也使该产品成为值得信赖的选择。

DRA124-470-R参数

参数
额定电流 1.78A
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 2.91A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 134mΩ
长*宽*高 12.5mm*12.5mm*4.5mm
通用封装 0124
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
