首页  >  产品百科  >  DRA73-330-R

DRA73-330-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 1.35A 1.25A 33μH 183mΩ ±20% 标准安装,贴片安装 7.6mm*7.6mm*3.55mm
供应商型号: N-DRA73-330-R
供应商: 云汉优选
标准整包数: 1350

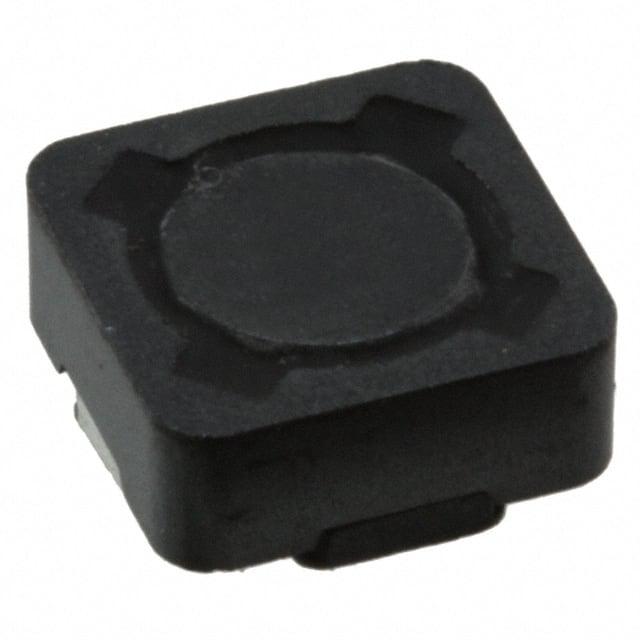

EATON 贴片电感 DRA73-330-R

DRA73-330-R概述

    # 高效屏蔽式圆柱形功率电感的技术手册

    产品简介


    本技术手册详细介绍了一种汽车级高效屏蔽式圆柱形功率电感(型号:DRA)。这种电感具有高功率密度和高效率的特点,广泛应用于汽车电子设备中。主要功能包括能量存储、电流滤波和电路保护。该系列产品适用于车身电子、高级驾驶辅助系统、信息娱乐和集群电子、底盘及安全电子、发动机和动力总成系统等多个领域。
    应用领域:
    - 车身电子:前灯、尾灯和内饰照明;加热通风空调控制器(HVAC);车门、窗户升降控制及座椅调节。
    - 高级驾驶辅助系统:自适应巡航控制系统(ACC)、碰撞规避系统、行车记录仪。
    - 信息娱乐和集群电子:音频子系统、数字仪表盘、车载信息娱乐系统(IVI)及导航。
    - 底盘及安全电子:电子稳定控制系统(ESC)、电子驻车制动、电动助力转向(EPS)。
    - 发动机和动力总成系统:柴油/汽油发动机管理、动力总成控制模块(PCM)/发动机控制单元(ECU)、变速箱控制单元(TCU)。

    技术参数


    以下是各型号的主要技术规格:
    | 型号 | 感值范围 (µH) | Irms (A) | Isat1 (A) | Isat2 (A) | DCR @25°C (Ω) |
    |
    | DRA73-R33-R | 0.29 | 8.42 | 14.8 | 11.8 | 0.0040 |
    | DRA73-1R0-R | 0.91 | 6.50 | 8.22 | 6.58 | 0.0067 |
    | ... | ... | ... | ... | ... | ... |
    其他详细参数请参考完整技术手册。

    产品特点和优势


    独特功能与优势
    - AEC-Q200认证:确保产品在极端条件下的可靠性。
    - 多尺寸选择:提供五种不同的机械尺寸以满足不同设计需求。
    - 磁屏蔽设计:有效减少电磁干扰(EMI),提升系统的整体性能。
    - 高性能材料:采用铁氧体芯材料,保证了卓越的电感性能。
    - 宽广的工作温度范围:-40°C 至 +165°C,适应各种恶劣环境。
    - 高强度结构:专为高冲击和振动环境设计,具备优异的耐用性。

    应用案例和使用建议


    应用场景
    - 车身电子:用于汽车内部灯光控制及安全系统。
    - 驾驶辅助系统:如ACC和碰撞避免系统,帮助提升驾驶安全性。
    - 信息娱乐系统:用于车载音响和导航设备,提供高质量音视频体验。
    - 底盘与安全系统:增强车辆稳定性并实现自动紧急刹车等功能。
    使用建议
    在实际应用中,需注意PCB布局、走线厚度与宽度等因素对温度上升的影响。建议将工作温度保持在+165°C以下。同时,在处理交流电流时应进行降额操作,以避免过热现象发生。

    兼容性和支持


    兼容性
    该产品与其他电子元器件高度兼容,能够无缝集成到现有的电路板设计中。制造商提供了详尽的支持文档和技术指导,便于客户快速上手使用。
    支持服务
    - 客户技术支持热线
    - 在线知识库访问
    - 专业工程师现场培训

    常见问题与解决方案


    问题1:如何确定最佳的电流额定值?
    解答:根据具体应用场景选择合适的Irms和Isat值。通常情况下,Irms用于无芯损耗的情况,而Isat则表示达到一定温升所需的峰值电流。
    问题2:如何判断是否存在电磁干扰问题?
    解答:可以通过测量输出端信号的质量来判断是否存在EMI问题。如果发现问题,可以考虑增加外部滤波器来改善情况。

    总结和推荐


    综合评估
    这款由Eaton Electronics推出的DRA系列高效屏蔽式圆柱形功率电感以其出色的性能指标、广泛的应用范围以及良好的性价比脱颖而出。无论是对于新手还是经验丰富的工程师来说,这都是一款值得信赖的产品。
    推荐意见
    我们强烈推荐此款电感给那些寻求高品质、可靠性和高效能解决方案的用户。无论是在汽车电子还是工业自动化领域,它都能展现出色的表现。如果您正在寻找一款能够在严苛环境中稳定运行并且易于集成的电感组件,那么DRA系列将是您的理想之选。

DRA73-330-R参数

参数
电感值 33μH
饱和电流(LSAT) 1.35A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 183mΩ
额定电流 1.25A
Q值 -
测试频率 100KHz
长*宽*高 7.6mm*7.6mm*3.55mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DRA73-330-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DRA73-330-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DRA73-330-R DRA73-330-R数据手册

DRA73-330-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1350+ $ 0.8034 ¥ 6.8289
16200+ $ 0.6018 ¥ 5.1153
库存: 49696
起订量: 1350 增量: 1350
交货地:
最小起订量为:1350
合计: ¥ 9219.01
