FP1007R6-R18-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 60A 61A 180nH 290μΩ ±10% 标准安装,贴片安装 10.5mm*8mm*7mm
供应商型号: N-FP1007R6-R18-R
供应商: 云汉优选
标准整包数: 1

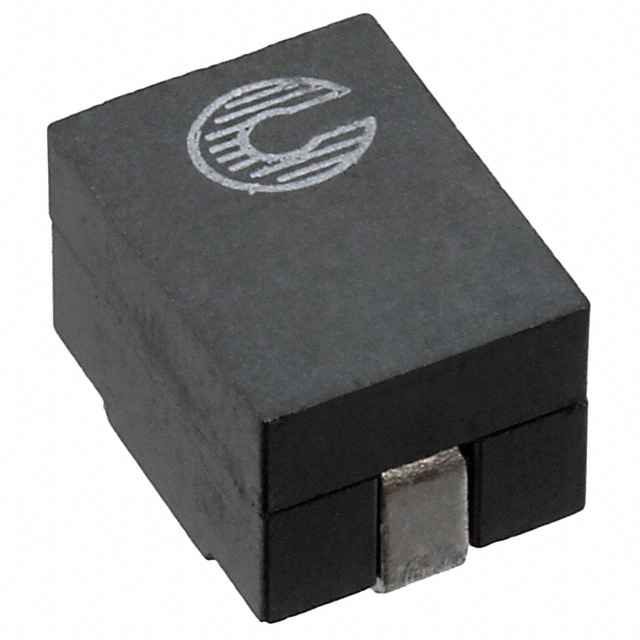

EATON 贴片电感 FP1007R6-R18-R

FP1007R6-R18-R概述

    # 电子元器件产品技术手册

    产品简介


    FP1007R6 高频高电流功率电感器是一种专为高频、高电流应用场景设计的产品。它采用磁芯材料,适用于多种应用场景,包括多相调节器、电压调节模块(VRM)、桌面和服务器VRM及EVRD、数据网络和存储系统、显卡和电池电源系统、点负载模块以及DCR传感。其主要功能在于提供高效的能量传输和储能,特别适合于需要高频率和高电流的电力电子应用场合。

    技术参数


    基本规格
    - 最大表面贴装尺寸:10.5 x 8.0 x 7.0毫米
    - 磁芯材料:铁氧体
    - 感测电路的DCR容差控制
    - 电感范围:150纳亨至470纳亨
    - 电流范围:23.5安培至75安培
    - 频率范围:最高达2兆赫兹
    测试参数
    - 开路电感(OCL)测试条件:100千赫兹,0.10伏交流,0直流
    - 满载电感(FLL)测试条件:100千赫兹,0.1伏交流,饱和电流Isat1
    - Irms:约40°C温升下的直流电流;交流电流需降额
    - Isat1:约20%滚降在25°C时的峰值电流
    - Isat2:约20%滚降在100°C时的峰值电流
    - K因子:用于确定核心损耗Bp-p
    电气特性
    - 最大存储温度范围:-40°C到+125°C
    - 工作温度范围:-40°C到+125°C
    - 回流焊接温度:符合J-STD-020标准(最新修订版)

    产品特点和优势


    FP1007R6具备以下特点和优势:
    - 高电感值:电感范围广泛,能满足不同应用需求。
    - 高电流承载能力:电流可达75安培,适合高功率应用。
    - 高频率适应性:最高频率可达2兆赫兹,适用高频电路。
    - 环保特性:无卤素、无铅、RoHS合规,符合环保标准。

    应用案例和使用建议


    FP1007R6电感器被广泛应用于服务器、桌面电脑、数据中心和图形卡等领域。例如,在多相调节器中,其高效的能量转换性能可以提高系统的整体效率。在实际应用中,建议关注散热设计,以确保长期稳定运行。根据手册中提供的数据,当电流超过特定阈值时,系统必须进行降额处理,避免过热问题。

    兼容性和支持


    FP1007R6电感器具有良好的兼容性,可与多种标准电路板兼容。制造商提供了详细的回流焊接温度曲线指导,以及关于电路布局、走线厚度和宽度、气流等因素的影响说明。同时,制造商还提供相应的技术支持和服务。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决方法:
    1. 问题:电路中电流过大导致温升过高。
    - 解决方法:根据手册中提供的Irms数据选择合适的电感型号,并确保良好的散热设计。
    2. 问题:回流焊接过程中出现不良焊点。
    - 解决方法:严格按照手册中提供的回流焊接温度曲线执行焊接过程,保证焊接质量。

    总结和推荐


    FP1007R6是一款高性能的电感器,适合高频率、高电流应用。其卓越的性能和广泛的适用范围使其在市场上具有强大的竞争力。对于需要高效能量传输和储能的应用场合,FP1007R6是一个理想的选择。总体而言,强烈推荐此产品用于各种高要求的电力电子应用中。

FP1007R6-R18-R参数

参数
电感值 180nH
饱和电流(LSAT) 60A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 290μΩ
额定电流 61A
Q值 -
测试频率 100KHz
长*宽*高 10.5mm*8mm*7mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP1007R6-R18-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP1007R6-R18-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP1007R6-R18-R FP1007R6-R18-R数据手册

FP1007R6-R18-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
69+ $ 1.643 ¥ 13.9655
175+ $ 1.5965 ¥ 13.5703
350+ $ 1.326 ¥ 11.271
700+ $ 1.1118 ¥ 9.4503
15000+ $ 0.8466 ¥ 7.1961
库存: 40600
起订量: 69 增量: 1
交货地:
最小起订量为:69
合计: ¥ 963.61
