首页  >  产品百科  >  UP5S-220-R

UP5S-220-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 15MHz 5.05A 3.15A 22μH 45mΩ ±20% 标准安装,贴片安装 18.4mm*15mm*7.5mm
供应商型号: 283-UP5S-220-RTR-ND
供应商: Digi-Key
标准整包数: 1

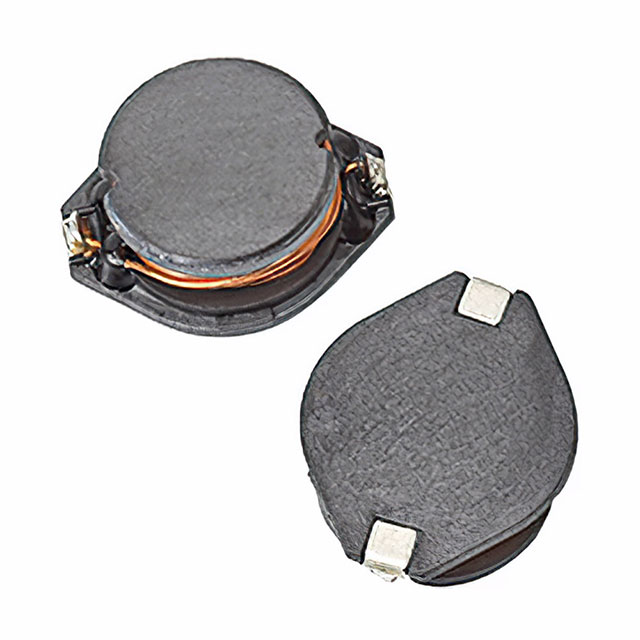

EATON 贴片电感 UP5S-220-R

UP5S-220-R概述


    产品简介


    UP5S 系列电感器 是由Cooper Electronic Technologies生产的一款高性能电感器系列。这些电感器采用屏蔽式设计,适用于多种电路和电子系统中。它们的主要功能是储存能量、滤波、噪声抑制等。该系列电感器广泛应用于电源管理、无线通信、汽车电子和工业控制等领域。

    技术参数


    以下是UP5S系列电感器的技术参数:
    | 零件号 | 标称电感值 (µH) | 电流 (Irms, A) | 饱和电流 (Isat, A-Peak) | 直流电阻 (DCR, mΩ) | 自谐振频率 (SRF, MHz) |
    |
    | UP5S-100 | 10.0 (+/- 20%) | 4.00 | 7.36 | 30 | 20 |
    | UP5S-150 | 15.0 (+/- 20%) | 3.60 | 6.40 | 35 | 17 |
    | UP5S-220 | 22.0 (+/- 20%) | 3.15 | 5.05 | 45 | 15 |
    | UP5S-330 | 33.0 (+/- 20%) | 2.80 | 4.25 | 60 | 10 |
    | UP5S-470 | 47.0 (+/- 20%) | 2.45 | 3.55 | 80 | 8.5 |
    | UP5S-680 | 68.0 (+/- 20%) | 2.00 | 3.01 | 115 | 6.5 |
    | UP5S-101 | 100 (+/- 20%) | 1.70 | 2.46 | 180 | 5.5 |
    | UP5S-151 | 150 (+/- 20%) | 1.35 | 2.00 | 220 | 5.0 |
    | UP5S-221 | 220 (+/- 20%) | 1.15 | 1.63 | 320 | 4.0 |
    | UP5S-331 | 330 (+/- 20%) | 0.90 | 1.30 | 500 | 3.0 |
    | UP5S-471 | 470 (+/- 20%) | 0.75 | 1.11 | 750 | 2.5 |
    | UP5S-681 | 680 (+/- 20%) | 0.65 | 0.93 | 1100 | 2.3 |
    | UP5S-102 | 1000 (+/- 20%) | 0.55 | 0.78 | 1500 | 1.9 |

    产品特点和优势


    UP5S 系列电感器 具有以下显著特点和优势:
    1. 高饱和电流:即使是大电流应用也能保持稳定的电感值。
    2. 低直流电阻 (DCR):减少损耗,提高效率。
    3. 自谐振频率高:适合高频应用。
    4. 屏蔽设计:有效降低电磁干扰 (EMI),确保稳定性和可靠性。
    5. 宽工作温度范围:适用于极端环境条件。

    应用案例和使用建议


    UP5S 系列电感器 可以应用于各种电子系统中,例如:
    - 电源管理系统:用于稳压和滤波。
    - 无线通信设备:用于RF滤波和匹配网络。
    - 汽车电子系统:用于发动机控制和电池管理。
    使用建议:
    - 在高频应用中,选择自谐振频率较高的型号,如 UP5S-102。
    - 在需要高饱和电流的应用中,选择 Isat 较高的型号,如 UP5S-101。
    - 考虑到散热问题,建议选择具有良好热管理的电路板布局。

    兼容性和支持


    UP5S 系列电感器 具有良好的兼容性,可与各种标准PCB设计配合使用。厂商提供了全面的技术支持,包括产品选型指南、设计文档和现场技术支持。

    常见问题与解决方案


    常见问题:
    1. 电感值波动较大:检查是否超出额定电流范围。
    2. 温度升高异常:检查散热是否良好。
    3. 自谐振频率不稳定:确认电路设计是否合理。
    解决方案:
    1. 保持工作电流在规定范围内。
    2. 优化电路布局以增强散热效果。
    3. 使用自谐振频率较高的电感器型号。

    总结和推荐


    UP5S 系列电感器 是一款高性能、高可靠性的电感器产品。其独特的屏蔽设计和高自谐振频率使其在多种应用场景中表现出色。无论是在电源管理、无线通信还是汽车电子领域,都能提供卓越的性能。因此,我们强烈推荐这款产品给需要高稳定性和高性能电感器的客户。

UP5S-220-R参数

参数
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 5.05A
自谐振频率(SRF) 15MHz
容差 ±20%
直流电阻(DCR) 45mΩ
额定电流 3.15A
长*宽*高 18.4mm*15mm*7.5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP5S-220-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP5S-220-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP5S-220-R UP5S-220-R数据手册

UP5S-220-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.865 ¥ 15.4559
500+ $ 1.7587 ¥ 14.5751
1250+ $ 1.6277 ¥ 13.4892
1750+ $ 1.5821 ¥ 13.1117
2500+ $ 1.5352 ¥ 12.7233
6250+ $ 1.4884 ¥ 12.3352
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 3863.97
