首页  >  产品百科  >  UP0.4C-220-R

UP0.4C-220-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 770mA 760mA 22μH 360mΩ ±20% 标准安装,贴片安装 6.6mm*4.45mm*2.92mm
供应商型号: N-UP0.4C-220-R
供应商: 云汉优选
标准整包数: 2500

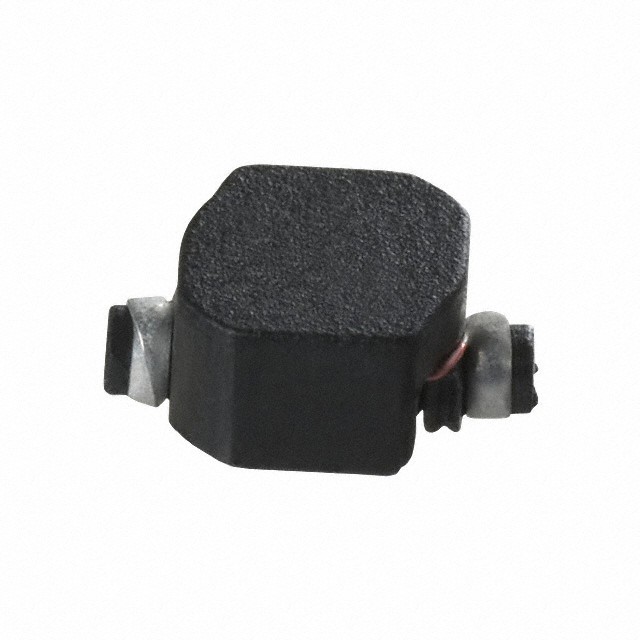

EATON 贴片电感 UP0.4C-220-R

UP0.4C-220-R概述


    产品简介


    UP0.4C Unshielded Drum Core Power Inductors 是一款无屏蔽鼓芯型功率电感器,主要用于各种便携式设备、计算机及其外设、游戏机和控制台、DC-DC转换器、电源供应系统以及通用滤波应用。该产品采用防护壳覆盖线圈和核心,具有较高的机械强度和耐用性。

    技术参数


    - 频率范围:1 kHz 至 2 MHz
    - 电感范围:1.16 μH 至 102.5 μH
    - 电流范围:
    - Irms(最大温度升高40°C):0.35 A 至 1.58 A
    - Isat(大约30%滚降):0.35 A 至 1.10 A
    - 封装尺寸:6.6 mm × 4.45 mm,高度为2.92 mm
    - 引脚材料:符合RoHS标准
    - 核心材料:铁氧体
    - 储存温度范围:-40 °C 至 +125 °C
    - 工作温度范围:-40 °C 至 +125 °C(环境温度加上自发热温升)
    - 焊接回流温度:符合J-STD-020D标准

    产品特点和优势


    UP0.4C Unshielded Drum Core Power Inductors 具有以下显著特点和优势:
    1. 高可靠性:防护壳覆盖线圈和核心,提供优异的机械保护。
    2. 宽泛的工作范围:适用于多种高频应用场合,频率范围广。
    3. 优良的温度稳定性:工作温度范围宽,适合极端环境下的应用。
    4. 高性价比:在保证高性能的同时,降低了成本。
    5. 兼容性强:支持RoHS标准,绿色环保。

    应用案例和使用建议


    UP0.4C Unshielded Drum Core Power Inductors 在手持设备、计算机及其外设、游戏机和控制台等设备中有着广泛的应用。例如,在DC-DC转换器中用于调节电压输出,确保系统的稳定运行;在电源供应系统中起到滤波作用,减少噪声干扰。对于这类产品的使用建议如下:
    1. 合理布局:根据手册推荐的PCB布局,确保最佳散热效果。
    2. 注意温升:Irms电流会导致一定温度上升,建议采取必要的散热措施以避免过热。
    3. 防干扰设计:远离其他可能产生电磁干扰的组件,确保信号传输稳定。

    兼容性和支持


    UP0.4C Unshielded Drum Core Power Inductors 与其他电子元器件和设备具有良好的兼容性。厂商提供了全面的技术支持和售后服务,包括安装指南、常见问题解答和技术咨询等。此外,产品附带详细的焊接回流温度曲线表,确保客户能够正确进行焊接操作。

    常见问题与解决方案


    根据手册内容,以下是一些常见的使用问题及对应的解决方案:
    1. 问题:焊接过程中温度过高导致损坏。
    - 解决方案:严格遵守焊接回流温度曲线表,确保焊接过程在安全温度范围内进行。

    2. 问题:电感值不准确。
    - 解决方案:检查测试条件,如电压、电流等参数是否符合手册规定的标准。

    3. 问题:温度升高超出预期。
    - 解决方案:检查电路布局是否合理,必要时增加散热措施或改善散热路径。

    总结和推荐


    综上所述,UP0.4C Unshielded Drum Core Power Inductors 具备出色的性能和广泛的适用性,非常适合应用于便携式设备、计算机及其外设、游戏机和控制台、DC-DC转换器、电源供应系统以及通用滤波场合。其独特的防护结构、宽泛的工作范围、高性价比和良好的温度稳定性使其在市场上具有较强的竞争力。强烈推荐使用这款电感器,以满足您对高质量电子产品的需求。

UP0.4C-220-R参数

参数
额定电流 760mA
Q值 -
测试频率 100KHz
电感值 22μH
饱和电流(LSAT) 770mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 360mΩ
长*宽*高 6.6mm*4.45mm*2.92mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

UP0.4C-220-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP0.4C-220-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON UP0.4C-220-R UP0.4C-220-R数据手册

UP0.4C-220-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2500+ $ 0.7738 ¥ 6.5773
库存: 4455
起订量: 2500 增量: 2500
交货地:
最小起订量为:2500
合计: ¥ 16443.25
直接购买
加入购物车
