UP2C-102-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 400mA 380mA 1mH 2.657Ω ±20% 贴片安装 12.9mm*9.4mm*5.2mm
供应商型号: SEC-UP2C-102-R
供应商: 海外现货
标准整包数: 1

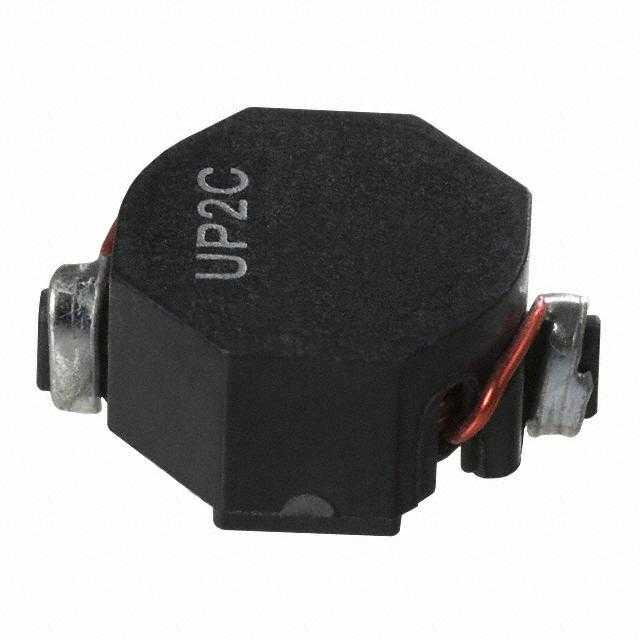

EATON 贴片电感 UP2C-102-R

UP2C-102-R概述

    UNI-PAC™ Drum Core Power Inductors UP2C 技术手册解析

    产品简介


    UNI-PAC™ 鼓芯功率电感器(型号UP2C)是一种适用于各种电子设备的小型表面贴装设计电感器。该系列电感器提供从0.470 μH到1000 μH的电感范围,峰值电流能力高达18.6 A。这些电感器符合UL94V-0阻燃标准,并采用铁氧体磁芯材料。UP2C系列电感器广泛应用于桌面电脑、工作站/服务器、DVD播放器、便携式电源设备、基站、工业电源供应系统、输出滤波扼流圈以及测试设备仪器。

    技术参数


    - 电感范围:0.470 μH 至 1000 μH
    - 峰值电流能力:最高可达18.6 A
    - 温升范围:存储温度范围为-40 °C至+125 °C;工作温度范围为-40 °C至+125 °C
    - 封装合规性:符合J-STD-020标准
    - 其他参数:具体参数如下表所示
    | Part Number | Inductance µH | Inductance ±20% µH | I RMS (A) | I SAT (A) | DCR (mΩ) | Volts (µs) |
    ||
    | UP2C-R47-R | 0.470 | 0.48 | 12.2 | 18.6 | 2.5 | 4.15 |
    | UP2C-1R0-R | 1.0 | 1.03 | 9.80 | 11.8 | 3.9 | 7.0 |
    | UP2C-1R5-R | 1.5 | 1.45 | 8.10 | 10.0 | 5.6 | 8.3 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    1. 小型化设计:采用微型表面贴装设计,以坚固的外壳形式出现,避免了线圈芯破损的问题。
    2. 高可靠性:可承受较高的电流和温度变化范围,符合严格的阻燃标准。
    3. 宽泛的应用范围:可以应用于广泛的电子设备中,包括桌面计算机、工业电源系统等。
    4. 出色的电气性能:具备较低的直流电阻(DCR),能够在多种频率下保持良好的电气性能。

    应用案例和使用建议


    根据手册中的应用案例,UP2C系列电感器可广泛应用于工业电源、便携式电源设备及测试设备仪器等领域。建议在实际应用中注意散热设计,尤其是在高电流环境下。此外,确保正确的焊锡回流温度以保证可靠连接。

    兼容性和支持


    UP2C系列电感器具有良好的兼容性,可以方便地集成到多种电路板设计中。厂家提供详尽的技术文档和客户支持服务,确保用户能够充分利用其优异的电气性能和可靠性。

    常见问题与解决方案


    - 问题一:如何确定最佳的电感值?
    - 解决方案:根据应用需求选择合适的电感值,如需要大电流应用则应选择较大电感值的型号。

    - 问题二:电感器安装过程中应注意什么?
    - 解决方案:遵循正确的安装指南,确保引脚对齐并正确焊接,避免引脚间短路。

    总结和推荐


    UP2C系列电感器以其小巧的设计、卓越的电气性能以及广泛的应用范围,成为众多电子设备中不可或缺的关键组件。特别是对于需要处理较高电流的应用场合,该系列产品表现出色。综上所述,我们强烈推荐此系列产品用于各种高要求的电子应用中。

UP2C-102-R参数

参数
直流电阻(DCR) 2.657Ω
额定电流 380mA
Q值 -
测试频率 100KHz
电感值 1mH
饱和电流(LSAT) 400mA
自谐振频率(SRF) -
容差 ±20%
长*宽*高 12.9mm*9.4mm*5.2mm
安装方式 贴片安装
零件状态 在售

UP2C-102-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

UP2C-102-R数据手册
