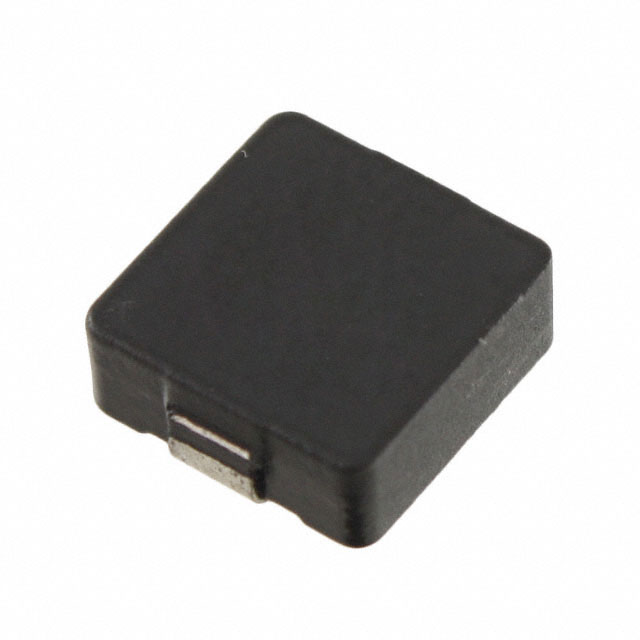

HCM1707-220-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 11A 9.5A 22μH 23mΩ ±20% 标准安装,贴片安装 17.2mm*16.85mm*7mm
供应商型号: 283-HCM1707-220-RTR-ND
供应商: Digi-Key
标准整包数: 350
EATON 贴片电感 HCM1707-220-R

HCM1707-220-R概述

    文章标题:高效能高电流功率电感器 HCM1707 技术详解

    一、产品简介


    HCM1707 高电流功率电感器 是一款专为高电流需求设计的表面贴装器件,广泛应用于多种电子系统中。其主要功能是提供稳定的电能转换,支持从低频到高频(最高可达 1 MHz)的应用场景。HCM1707 的主要应用领域包括但不限于电压调节模块 (VRM)、多相调节器、点负载模块、桌面及服务器 VRM 和 EVRD、数据网络和存储系统、基站设备以及电池供电系统。此外,该产品以其磁屏蔽设计有效降低电磁干扰(EMI),确保设备运行稳定性。

    二、技术参数


    | 参数名称 | 型号范围 | 规格描述 |
    |
    | 标称电感值 (µH) | 1.5 至 68 | 多种电感值选择以满足不同电路需求 |
    | 工作频率范围 | 最高可达 1 MHz | 适用于广泛的频率应用 |
    | 电流能力 (Irms/A) | 5.2 至 40 A | 强大的电流承载能力 |
    | 饱和电流 (Isat/A) | 20 至 40 A | 提供足够的峰值电流处理能力 |
    | 直流电阻 (DCR/mΩ) | 1.85 至 43.5 | 最大化效率并减少损耗 |
    | 工作温度范围 | -40°C 至 +125°C | 环境适应性强,适合恶劣条件下的使用 |
    其他关键特性还包括:
    - 表面安装尺寸:17.5 mm × 17.2 mm × 7.0 mm
    - 使用铁粉芯材料以提高性能和耐用性
    - 符合RoHS标准,无卤素和铅

    三、产品特点和优势


    HCM1707 高电流功率电感器的核心优势在于:
    1. 高电流承载能力:提供从 5.2 A 到 40 A 的电流支持,满足绝大多数电力转换需求。
    2. 磁屏蔽设计:有效抑制电磁干扰,适合需要高度稳定性的应用场合。
    3. 宽广的温度适应性:-40°C 至 +125°C 的工作温度范围确保在极端条件下也能可靠运行。
    4. 多样化的电感选择:覆盖多个电感值型号,用户可根据具体需求进行选择。
    5. 优异的散热性能:合理的设计有助于降低器件温度,延长使用寿命。
    这些特点使得 HCM1707 在 VRM、服务器电源及数据存储设备等对性能要求极高的应用中具有显著的竞争力。

    四、应用案例和使用建议


    典型应用场景:
    - 服务器和桌面计算机的电压调节模块 (VRM)
    - 数据中心网络交换机中的多相调节器
    - 电动汽车电池管理系统中的电能管理单元
    使用建议:
    1. 在 PCB 布局时,避免将信号线或通孔置于电感下方,防止干扰信号传输。
    2. 对于大电流应用,建议通过优化 PCB 布局、增加铜箔厚度等方式来降低温升。
    3. 在高频率下使用时,需注意电感的热效应,并预留适当的散热空间。

    五、兼容性和支持


    HCM1707 与主流的 SMT 生产线完全兼容,其 13 英寸盘式带包装方式方便大批量生产。Eaton 公司为用户提供全面的技术支持,包括详细的焊接指南、寿命政策和售后维护服务,确保客户在使用过程中获得最佳体验。

    六、常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 温度上升过高导致失效 | 检查 PCB 布局,增加铜箔厚度或改善空气流通 |
    | 软件控制下的电感饱和现象 | 确保输入电流不超过饱和电流限制值 |
    | 磁场干扰影响其他敏感元件的正常工作 | 使用屏蔽罩包裹电感以隔离磁场 |

    七、总结和推荐


    HCM1707 高电流功率电感器凭借其卓越的性能、可靠的品质和广泛的应用场景,在高电流电力转换领域具有明显的优势。无论是服务器电源还是电动汽车电池管理系统,该产品都能完美胜任,是一款值得信赖的电子元器件。
    推荐指数:★★★★★
    总体而言,HCM1707 是一款性能优异且性价比高的电子元件,特别适合需要高性能和高可靠性的电力应用。如果您正在寻找一款能够在苛刻环境中稳定运行的产品,HCM1707 将是一个理想的选择。

HCM1707-220-R参数

参数
电感值 22μH
饱和电流(LSAT) 11A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 23mΩ
额定电流 9.5A
Q值 -
测试频率 100KHz
长*宽*高 17.2mm*16.85mm*7mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

HCM1707-220-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。
