FP4-150-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 1MHz 42A 40A 150nH 650μΩ ±15% 标准安装,贴片安装 10.2mm*6.8mm*5mm
供应商型号: N-FP4-150-R
供应商: 云汉优选
标准整包数: 900

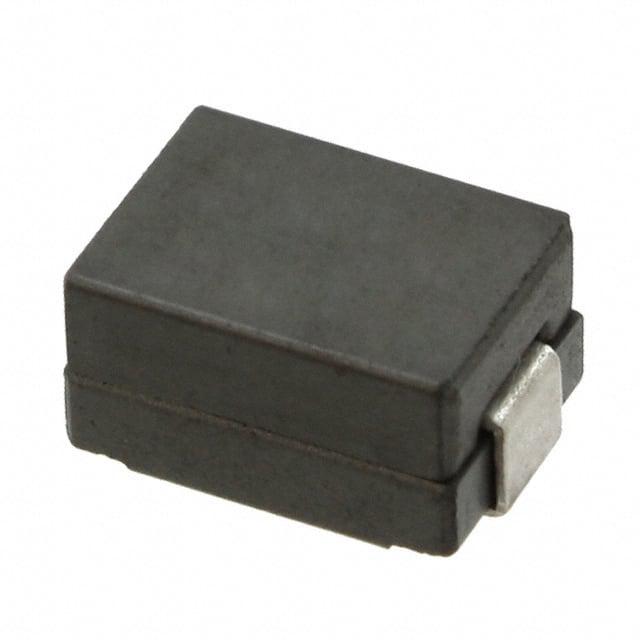

EATON 贴片电感 FP4-150-R

FP4-150-R概述


    产品简介


    FP4高电流功率电感器是一种专为高电流应用设计的电子元器件。这些电感器具有高电流承载能力,适合多种应用场景,包括服务器、多相电压调节器(VRMs)、中央处理器(CPU)和图形处理单元(GPU)等。FP4系列的电感器通过了RoHS认证,符合无卤素、无铅标准,确保其在环保方面的表现。

    技术参数


    以下是FP4高电流功率电感器的技术规格:
    | 参数 | 值 |

    | 感应范围 | 0.090μH 到 0.200μH |
    | 额定电流范围 | 30到72安培 |
    | 工作温度范围 | -45°C到+155°C |
    | 存储温度范围 | -40°C到+155°C |
    | 引脚封装尺寸 | 10.2 x 6.8mm |
    | 高度 | 5.0毫米 |
    | 芯片材料 | 铁氧体 |
    | 线圈电阻(典型值)| 0.00038欧姆(20°C时) |
    | 线圈电阻(最大值)| 0.00065欧姆(20°C时) |
    | V-μsec | 1.33 |

    产品特点和优势


    FP4高电流功率电感器具备以下特点和优势:
    1. 高电流承载能力:额定电流高达72安培,适用于大功率需求的应用场景。
    2. 高密度:单位体积内能够提供较大的电感量,适合紧凑型电路设计。
    3. 耐温性能:宽广的工作温度范围和存储温度范围,能够在极端环境下稳定工作。
    4. 环保标准:通过RoHS认证,满足无卤素、无铅要求,符合环保法规。

    应用案例和使用建议


    FP4系列电感器在多种高电流应用场景中表现出色。例如,在服务器和桌面计算机系统中,它们被广泛应用于VRMs和CPU供电系统中。在高电流电池系统和显卡中,FP4电感器同样能够提供稳定可靠的性能。
    使用建议
    1. 热管理:由于电感器在高电流条件下会产生热量,建议进行有效的热管理和散热设计。
    2. PCB布局:在PCB设计中合理规划电感器的位置,避免与其他发热部件过近,以减少局部过热的风险。
    3. 兼容性:确保所选电感器与具体应用中的其他组件和电路板设计相匹配,以实现最佳性能。

    兼容性和支持


    FP4高电流功率电感器通常与其他电子元器件和设备高度兼容。厂商提供了详细的安装和使用指南,以及相应的技术支持和维护服务。客户可以根据需要联系Eaton Electronics Division获取进一步的支持。

    常见问题与解决方案


    常见问题
    1. 温度过高的问题
    2. 电流纹波大的问题
    3. 噪音问题
    解决方案
    1. 温度过高的问题:加强散热设计,使用散热片或风扇提高散热效率。
    2. 电流纹波大的问题:调整电源电路设计,增加滤波电容或使用低阻抗电容来减小纹波。
    3. 噪音问题:选择合适的电感器型号,或者采用屏蔽措施减少外部电磁干扰。

    总结和推荐


    FP4高电流功率电感器凭借其高电流承载能力、宽广的温度范围和环保特性,在高电流应用中表现优异。它特别适用于服务器、VRMs、CPU和GPU等应用场景。尽管价格可能相对较高,但其卓越的性能和广泛的适用性使其成为值得投资的选择。因此,我强烈推荐使用FP4高电流功率电感器。

FP4-150-R参数

参数
电感值 150nH
饱和电流(LSAT) 42A
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 650μΩ
额定电流 40A
Q值 -
测试频率 1MHz
长*宽*高 10.2mm*6.8mm*5mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP4-150-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP4-150-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP4-150-R FP4-150-R数据手册

FP4-150-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
