首页  >  产品百科  >  DRA74-680-R

DRA74-680-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 1.108A 996mA 68μH 286mΩ ±20% SMD,7.6X7.6MM 标准安装,贴片安装 7.6mm*7.6mm*4.35mm
供应商型号: N-DRA74-680-R
供应商: 云汉优选
标准整包数: 1

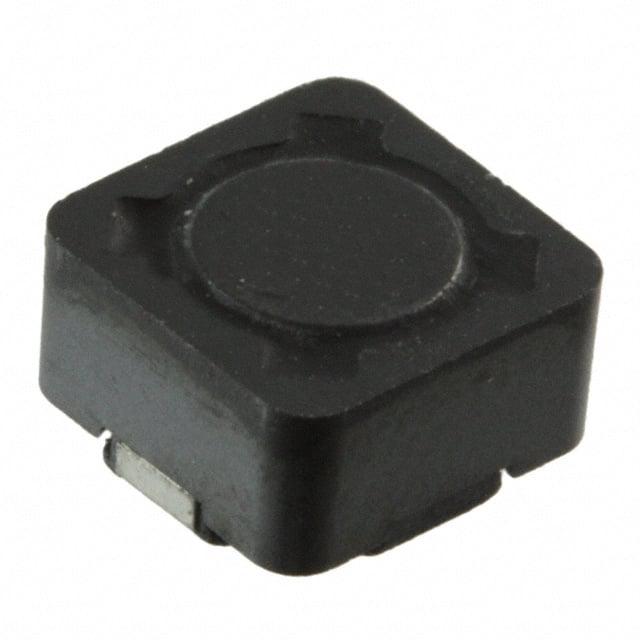

EATON 贴片电感 DRA74-680-R

DRA74-680-R概述

    # 高效屏蔽式鼓形芯功率电感产品介绍

    产品简介


    基本介绍
    该系列产品为DRA系列高效屏蔽式鼓形芯功率电感,具有高功率密度和高效率的特点。这些电感器符合AEC-Q200标准,并提供多种机械尺寸,以适应不同的应用需求。它们采用磁屏蔽设计来减少电磁干扰(EMI),并具备坚固的结构,适用于高冲击和振动环境。
    应用领域
    - 车身电子系统
    - 头灯、尾灯和内部照明
    - 空调控制器(HVAC)
    - 车门、窗户升降控制及座椅控制
    - 先进驾驶辅助系统
    - 自适应巡航控制(ACC)
    - 碰撞避免系统
    - 车载黑匣子系统
    - 娱乐和集群电子系统
    - 音频子系统:头单元和后备箱放大器
    - 数字仪表盘
    - 车载信息娱乐系统(IVI)和导航
    - 底盘及安全电子系统
    - 电子稳定控制系统(ESC)
    - 电子驻车制动
    - 电动助力转向系统(EPS)
    - 发动机及动力传动系统
    - 柴油/汽油发动机管理
    - 动力总成控制模块(PCM)/发动机控制单元(ECU)
    - 变速箱控制单元(TCU)

    技术参数


    | 部件号 | OCL(µH) | Irms(A) | Isat1(A) | Isat2(A) | DCR(Ω)@ +25°C | 最大K值 |
    ||
    | DRA73-R33-R | 0.29 | 8.42 | 14.8 | 11.8 | 0.0040 | 636.5 |
    | DRA73-1R0-R | 0.91 | 6.50 | 8.22 | 6.58 | 0.0067 | 353.6 |
    | DRA73-1R5-R | 1.36 | 5.39 | 6.73 | 5.38 | 0.0097 | 289.3 |
    | ... | ... | ... | ... | ... | ... | ... |
    注释:
    1. OCL测试参数:100 kHz, 0.25 Vrms, 0.0 A直流电压 @ +25 °C
    2. Irms:无核心损耗的温度升高约为40 °C时的直流电流
    3. Isat1:+25 °C时约30%滚降的峰值电流
    4. Isat2:+125 °C时约40%滚降的峰值电流
    5. K值:用于确定核心损耗的Bp-p (K L ΔI)

    产品特点和优势


    1. AEC-Q200认证:确保产品适用于汽车电子领域。
    2. 五种不同机械尺寸:满足不同应用场景的需求。
    3. 磁屏蔽设计:显著降低EMI,适合在电磁干扰严苛环境中使用。
    4. 磁芯材料:提供优异的电磁性能。
    5. 宽泛的电感范围:从0.28 μH到1000 μH,适用各种电路设计。
    6. 高电流承载能力:最高可达56 A。
    7. 坚固的构造:适合高冲击和振动环境。
    8. 存储温度范围:-40 °C 至 +165 °C。
    9. 工作温度范围:-40 °C 至 +165 °C(环境温度加上自温升)。
    10. 耐焊接温度:符合J-STD-020标准。

    应用案例和使用建议


    应用案例
    1. 加热通风与空调系统(HVAC)控制器:该系统要求较高的温度稳定性,使用这些电感器可以确保系统的可靠运行。
    2. 数字仪表盘:需要高效率和高可靠性,这些电感器能够满足要求。
    3. 自动驾驶系统:如自适应巡航控制(ACC),这类应用对安全性要求极高,电感器的稳定性是关键因素。
    使用建议
    - 在应用过程中要注意散热设计,避免长时间过热导致性能下降。
    - 考虑电感器的温度特性,在高负载情况下进行适当的电流调整。
    - 对于高频电路,注意布局和走线设计,以降低寄生效应。

    兼容性和支持


    该系列电感器与其他常见的电子元器件和设备高度兼容。制造商提供了全面的技术支持和维护服务,确保客户在使用过程中能够得到及时的帮助和支持。

    常见问题与解决方案


    问题1:电感器在高温环境下如何保持性能?
    解决方案:选择具有较高温度承受能力的型号,例如DRA73-471-R,同时合理规划电路板布局和增加散热措施,确保电感器在高温环境下的稳定工作。
    问题2:电感器的自温升如何控制?
    解决方案:通过改善电路板设计,增加铜层厚度和宽度,确保良好的空气流通,减少邻近发热部件的影响。
    问题3:如何避免电感器的过载?
    解决方案:根据实际应用场景进行合理的电流和温度计算,选择合适规格的电感器,并进行必要的电流降额。

    总结和推荐


    综合评估
    该系列产品以其高性能、高可靠性及广泛的适用性,在多个汽车和工业应用中表现出色。它们在高冲击和振动环境下依然保持稳定,具有出色的电磁屏蔽能力和耐高温性能。适用于多种复杂的电子系统。
    推荐
    强烈推荐给需要高可靠性和高性能电感器的应用,尤其是在车载和工业电子系统中。这些电感器不仅满足行业标准要求,而且在实际应用中展现了卓越的性能。

DRA74-680-R参数

参数
容差 ±20%
直流电阻(DCR) 286mΩ
额定电流 996mA
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 1.108A
自谐振频率(SRF) -
长*宽*高 7.6mm*7.6mm*4.35mm
通用封装 SMD,7.6X7.6MM
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

DRA74-680-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DRA74-680-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON DRA74-680-R DRA74-680-R数据手册

DRA74-680-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
74+ $ 1.5264 ¥ 12.9744
550+ $ 1.4832 ¥ 12.6072
1100+ $ 1.3158 ¥ 11.1843
15000+ $ 0.9792 ¥ 8.3232
库存: 900
起订量: 74 增量: 1
交货地:
最小起订量为:74
合计: ¥ 960.1
