首页  >  产品百科  >  DRQ125-3R3-R

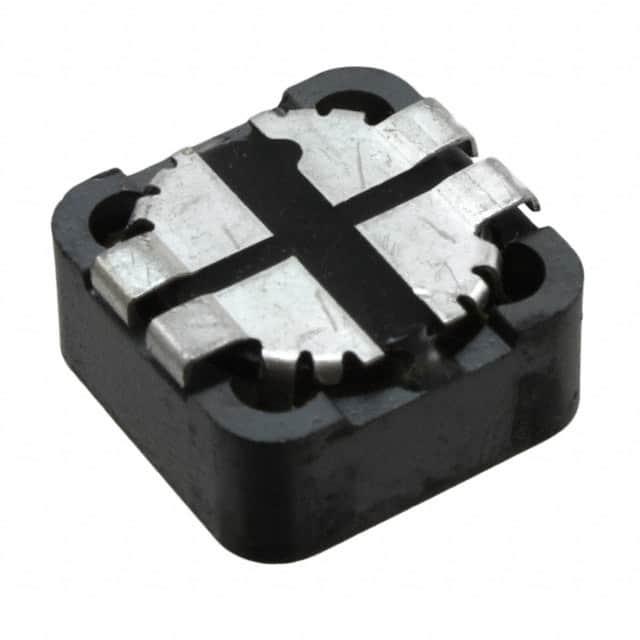

DRQ125-3R3-R

产品分类: 其他电感
厂牌: EATON
产品描述: 3.084μH,12.34μH 100KHz 100KHz(Max) 25.3mΩ 6.35A 12.7A ±20% 0125 标准安装,贴片安装 12.5mm*12.5mm*6mm
供应商型号: N-DRQ125-3R3-R
供应商: 云汉优选
标准整包数: 1
EATON 其他电感 DRQ125-3R3-R

DRQ125-3R3-R概述

    Eaton Electronics DS4311 技术手册:高性能双绕组电感器

    产品简介


    产品类型及功能:
    Eaton 的 DS4311 系列是高性能双绕组电感器,具有高功率密度和屏蔽式鼓形芯结构。这些电感器可以作为单一电感器使用,也可以作为耦合电感器或变压器(1:1 转比)使用。
    主要应用领域:
    DS4311 系列电感器适用于各种应用场景,如台式电脑和服务器、DVD 和媒体播放器、便携式和手持设备、LCD 显示屏等。此外,它们还用于电源转换(例如 SEPIC、flyback)、电压调节模块(VRM)以及 DC-DC 转换器等。

    技术参数


    电气特性:
    - 电感值范围:0.33 µH 至 4.02 mH
    - 峰值电流:0.13 A 至 56 A
    - 有效电流:0.128 A 至 17.9 A
    - 直流电阻:见具体型号
    - 最大耐温范围:-40 °C 至 +125 °C
    环境条件:
    - 存储温度范围:-40 °C 至 +125 °C
    - 操作温度范围:-40 °C 至 +125 °C
    - 焊接回流温度:符合 J-STD-020 标准
    物理尺寸:
    - 尺寸信息参见附图

    产品特点和优势


    DS4311 系列双绕组电感器具备以下显著特点:
    - 高功率密度:通过紧凑设计实现高电流处理能力。
    - 多规格选择:提供不同尺寸和电感值的产品,以适应不同应用需求。
    - 宽范围的电气特性:允许在多种电流和温度条件下稳定运行。
    - 隔离性能:200 Vac 隔离确保安全可靠。
    - 材料:采用高性能铁氧体核心材料,保证长期稳定性。

    应用案例和使用建议


    典型应用场景:
    - 台式电脑和服务器的电源管理
    - DVD 和媒体播放器的稳压
    - 手持设备的滤波电路
    - 显示屏的背光驱动
    使用建议:
    - 选择合适的电感值和电流等级以匹配系统要求。
    - 注意散热设计,避免过热损坏。
    - 根据具体应用要求进行电气连接(并联或串联)。

    兼容性和支持


    - DS4311 系列电感器可以与其他标准的电气设备兼容,便于集成到现有系统中。
    - 厂商提供了全面的技术支持,包括安装指南、常见问题解答和维护服务。

    常见问题与解决方案


    - Q: 电感器在高温下是否稳定?
    - A: 该系列电感器可以在-40 °C 至 +125 °C 温度范围内正常工作,峰值电流可以达到 56 A。
    - Q: 如何正确焊接?
    - A: 请参考 J-STD-020 焊接回流温度标准,确保焊接温度在指定范围内。

    总结和推荐


    综合评估:
    DS4311 系列双绕组电感器凭借其高功率密度、宽工作温度范围和多种型号选择,成为电源管理和电路滤波的理想选择。适用于广泛的电子设备和系统中,特别是在需要高性能电感器的应用场合。
    推荐:
    强烈推荐 Eaton 的 DS4311 系列电感器,无论是在设计复杂还是简单的电子产品时,其优良的性能和可靠性都将带来卓越的表现。

DRQ125-3R3-R参数

参数
电感值 3.084μH,12.34μH
饱和电流(LSAT) 6.35A
自谐振频率(SRF) 100KHz(Max)
容差 ±20%
直流电阻(DCR) 25.3mΩ
额定电流 12.7A
Q值 -
测试频率 100KHz
长*宽*高 12.5mm*12.5mm*6mm
通用封装 0125
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

DRQ125-3R3-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

DRQ125-3R3-R数据手册

厂牌 PDF简要描述 下载
EATON 其他电感 EATON DRQ125-3R3-R DRQ125-3R3-R数据手册

DRQ125-3R3-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.484 ¥ 13.2447
300+ $ 1.2154 ¥ 10.8474
600+ $ 1.0098 ¥ 9.0125
15000+ $ 0.7548 ¥ 6.7366
库存: 600
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1986.7
直接购买
加入购物车
