FP1109-R27-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 51A 35A 270nH 420μΩ ±10% 标准安装,贴片安装 11.2mm*11.2mm*9mm
供应商型号: 704-FP1109-R27-R
供应商: Mouser
标准整包数: 1

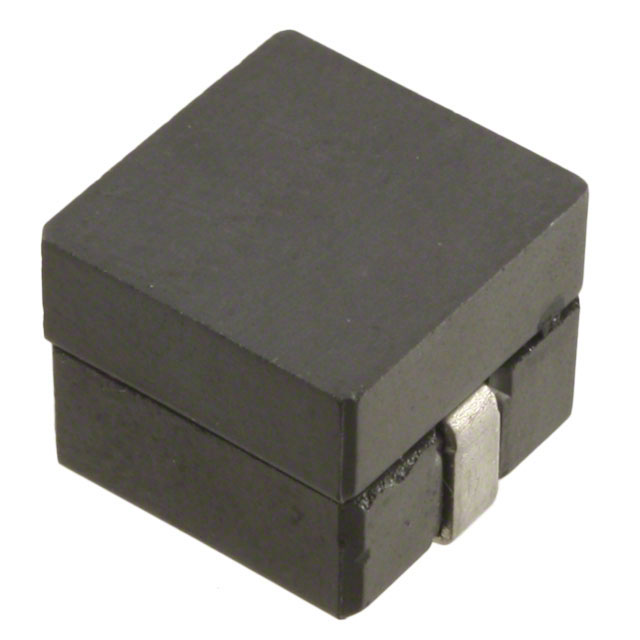

EATON 贴片电感 FP1109-R27-R

FP1109-R27-R概述

    高频高电流功率电感FP1109

    产品简介


    FP1109是一款高频、高电流功率电感器,适用于多种工业和消费电子应用。它的基本尺寸为11.2 x 11.2 x 9.0毫米,最大表面贴装尺寸,采用铁氧体芯材料,具备高电流承载能力和低芯损耗特性。FP1109在多个领域都有广泛应用,包括多相调节器、电压调节模块(VRM)、桌面及服务器VRM和EVRD、数据网络和存储系统、显卡和电池供电系统、点负载模块等。

    技术参数


    - 物理尺寸: 11.2 x 11.2 x 9.0毫米
    - 核心材料: 铁氧体
    - 电流范围: 11.5安至69安
    - 频率范围: 最高达2兆赫
    - 工作温度范围: 储存温度 -40°C 至 +125°C,工作温度 -40°C 至 +125°C
    - 引脚兼容性: J-STD-020 (最新修订) 规范
    - 线圈损耗电阻 (DCR): ±20%
    - 感抗值 (OCL): 205纳亨到950纳亨
    - 饱和电流 (Isat1): 在25°C时约30%下降
    - 纹波电流 (Irms): 大约40°C温升的直流电流
    - 温度上升: 随总损失变化

    产品特点和优势


    FP1109具有多项独特的特性和优势,包括高电流承载能力、低芯损耗和高精度控制的DCR。这些特性使其在多相调节器、VRM和显卡等高要求的应用中表现出色。此外,FP1109的工作温度范围广泛,适用于极端环境,这增强了其在严苛条件下的稳定性和可靠性。

    应用案例和使用建议


    FP1109电感器广泛应用于桌面和服务器VRM/EVRD、数据网络和存储系统以及显卡等领域。对于使用FP1109的设计,建议进行详细的热分析以确保在高电流和高温条件下安全运行。通过优化PCB布局和散热设计,可以有效降低温度上升,提高系统的可靠性和寿命。

    兼容性和支持


    FP1109电感器遵循J-STD-020规范,保证了与现有标准的一致性和互操作性。制造商提供全面的技术支持和维护服务,确保用户能够高效地集成和使用该产品。同时,产品通过了无卤素和无铅认证,符合环保要求。

    常见问题与解决方案


    1. 温度上升过高:可以通过优化PCB布局、增加散热面积和减少靠近热源的组件来缓解。
    2. 电流波动大:确保电感值的选择符合应用需求,必要时可考虑增加保护电路。
    3. 纹波电流过大:根据计算选择合适的FP1109型号,并进行详细的热分析和测试。

    总结和推荐


    综上所述,FP1109是一款高性能、高可靠的高频高电流功率电感器。它具备广泛的适用性和出色的性能表现,在多种关键应用领域中展现出了卓越的价值。强烈推荐该产品给需要高性能电感器的设计师和工程师。

FP1109-R27-R参数

参数
Q值 -
测试频率 100KHz
电感值 270nH
饱和电流(LSAT) 51A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 420μΩ
额定电流 35A
长*宽*高 11.2mm*11.2mm*9mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

FP1109-R27-R厂商介绍

EATON(伊顿公司)是一家全球领先的动力管理公司,成立于1911年,总部位于爱尔兰都柏林。EATON提供各种节能解决方案,帮助客户更有效地管理电力、流体和机械功率,以提高能源效率和运营效率。

EATON的主营产品分类包括:
1. 电气产品:如断路器、接触器、继电器等,广泛应用于工业、商业和住宅建筑。
2. 液压产品:如泵、阀、马达等,服务于工程机械、农业机械等领域。
3. ****产品:如**起落架、飞行控制系统等,为**业提供关键部件。
4. 车辆电气系统:如电池、电气控制系统等,为汽车、卡车等提供动力解决方案。

EATON的优势在于:
1. 技术创新:EATON持续投入研发,拥有大量专利技术,为客户提供先进的产品和解决方案。
2. 全球布局:EATON在全球拥有广泛的生产基地和销售网络,能够快速响应客户需求。
3. 定制服务:EATON能够根据客户需求提供定制化的产品和解决方案,满足特定应用场景的需求。
4. 节能环保:EATON的产品和解决方案致力于提高能源效率,减少环境影响,符合可持续发展的趋势。

FP1109-R27-R数据手册

厂牌 PDF简要描述 下载
EATON 贴片电感 EATON FP1109-R27-R FP1109-R27-R数据手册

FP1109-R27-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
