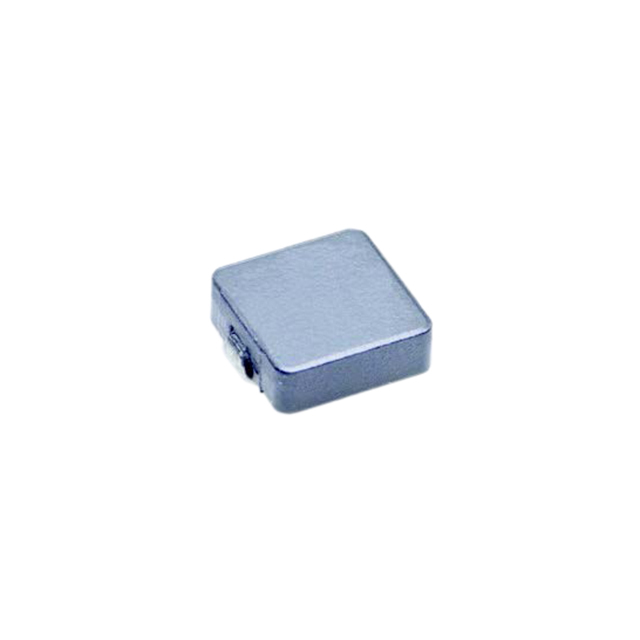

HCMA1104-R45-R

产品分类: 贴片电感
厂牌: EATON
产品描述: 100KHz 36A 29A 450nH 1.23mΩ ±20% 4040 标准安装,贴片安装 11.1mm*10mm*4mm
供应商型号: 704-HCMA1104-R45-R
供应商: Mouser
标准整包数: 1
EATON 贴片电感 HCMA1104-R45-R

HCMA1104-R45-R概述

    HCMA1104:高性能汽车级大电流功率电感

    产品简介


    HCMA1104是Eaton Electronics生产的高性能汽车级大电流功率电感,适用于汽车电子系统。这些电感以其高电流承载能力和屏蔽特性而著称,有效减少电磁干扰(EMI),并具备出色的频率响应能力,适合广泛的应用领域,如车身电子、中央车身控制模块、车灯控制和HVAC等。

    技术参数


    HCMA1104的主要技术参数如下表所示:
    | 参数 | 描述 |

    | 产品代码 | HCMA1104 |
    | 印度粉芯材料 | 磁屏蔽低EMI |
    | 频率范围 | 最高达5 MHz |
    | 电感范围 | 0.2 μH至22 μH |
    | 电流范围 | 5 A至45 A |
    | 封装尺寸 | 11.5 mm x 10.3 mm,高度4.0 mm |
    | 工作温度 | -55 °C 至 +125 °C |
    | 储存温度 | -55 °C 至 +125 °C |
    | 兼容性 | 符合J-STD-020标准 |
    此外,电感的具体参数如下:
    | Part Number | OCL (μH) | FLL (μH) | Irms (A) | Isat (A) | DCR (mΩ) |
    |
    | HCMA1104-R20-R | 0.20 | 0.13 | 32 | 45 | 0.63 |
    | HCMA1104-R36-R | 0.36 | 0.23 | 30 | 42 | 1.04 |
    | HCMA1104-R45-R | 0.45 | 0.29 | 29 | 36 | 1.07 |
    | HCMA1104-R56-R | 0.56 | 0.36 | 25 | 32 | 1.56 |
    | HCMA1104-R90-R | 0.90 | 0.58 | 22 | 28 | 2.17 |
    | HCMA1104-1R0-R | 1.0 | 0.56 | 18 | 28 | 3.0 |
    | HCMA1104-1R5-R | 1.5 | 0.84 | 16 | 32 | 3.8 |
    | HCMA1104-2R2-R | 2.2 | 1.23 | 12 | 18 | 6.0 |
    | HCMA1104-3R3-R | 3.3 | 1.85 | 10 | 16 | 10.8 |
    | HCMA1104-4R7-R | 4.7 | 2.63 | 8.5 | 15 | 17 |
    | HCMA1104-100-R | 10 | 5.60 | 7.5 | 8.5 | 27 |
    | HCMA1104-220-R | 22 | 12.3 | 5.0 | 5.5 | 60 |
    注:Irms为近似温度上升40°C时的直流电流;Isat为峰值电流约为20%降流(0.25Vrms)时的电流。

    产品特点和优势


    HCMA1104系列电感的特点和优势包括:
    - 符合AEC-Q200标准,确保在汽车环境中可靠运行。
    - 高电流承载能力,能有效处理大电流负载。
    - 磁屏蔽设计显著降低电磁干扰,提高系统稳定性。
    - 频率响应范围宽,适合多种车载电子系统。
    - 优秀的温控能力,能在极端温度下稳定工作。

    应用案例和使用建议


    这些电感在多个汽车子系统中有着广泛应用,例如车灯控制系统、HVAC控制器和座椅控制等。使用建议包括:
    - 注意散热,以避免温度过高导致性能下降。
    - 合理布局电路板,减少热源的影响。

    兼容性和支持


    HCMA1104电感适用于多种电气环境,并且完全符合RoHS和无卤素标准。Eaton提供详细的技术支持和售后服务,确保客户在使用过程中得到全方位的帮助。

    常见问题与解决方案


    根据技术手册中的描述,以下是一些常见问题及其解决方案:
    - 问题:温度过高导致性能下降
    - 解决方案:合理布置散热通道,增加散热片以帮助电感降温。
    - 问题:安装不正确导致接触不良
    - 解决方案:按照正确的焊接工艺进行安装,确保焊点质量。

    总结和推荐


    综上所述,HCMA1104电感是一款非常适合于汽车电子系统的高可靠性产品。它具有出色的性能、优良的稳定性和广泛的适用性,对于需要高电流承载能力和低EMI的车载应用来说是一个理想选择。我们强烈推荐该产品用于各种汽车电子系统中。

HCMA1104-R45-R参数

参数
电感值 450nH
饱和电流(LSAT) 36A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.23mΩ
额定电流 29A
Q值 -
测试频率 100KHz
长*宽*高 11.1mm*10mm*4mm
通用封装 4040
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
