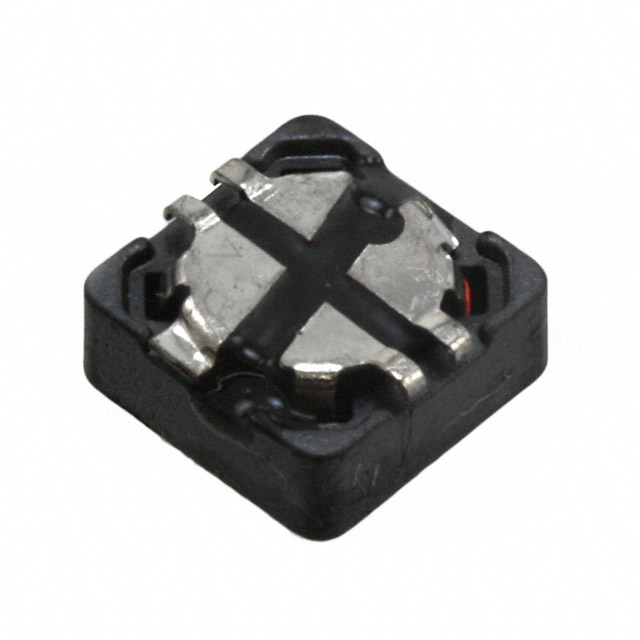

DRQ73-220-R

产品分类: 其他电感
厂牌: EATON
产品描述: 22.65μH,90.6μH 100KHz 100KHz(Max) 429mΩ 830mA 1.67A ±20% 0703 标准安装,贴片安装 7.6mm*7.6mm*3.55mm
供应商型号: 704-DRQ73-220-R
供应商: Mouser
标准整包数: 1
EATON 其他电感 DRQ73-220-R

DRQ73-220-R概述


    产品简介


    DS4311 是一款高功率密度、双绕组屏蔽鼓式芯电感器,适用于多种电子产品。其独特的双绕组设计使其能够在多种电路配置中灵活应用,如单个电感或耦合电感/变压器模式。这些电感器主要用于桌面和服务器、DVD 和媒体播放器、便携式和手持设备、LCD 面板等领域。此外,它们还可以作为 SEPIC、Flyback 变压器,以及 Buck、Boost、耦合电感器使用。同时,它们还广泛应用于直流-直流转换器(DC-DC Converters)及VRM 电感器中,为CPU 和DDR 电源供应提供解决方案。此外,这些电感器也可用于输入和输出滤波电感器中。

    技术参数


    - 结构与设计:双绕组屏蔽鼓式芯电感器
    - 核心材料:铁氧体
    - 绕组连接方式:串联或并联
    - 峰值电流:0.13A 至 56A
    - 有效电流:0.128A 至 17.9A
    - 电感值:0.33μH 至 4.02mH
    - 隔离电压:200Vac
    - 存储温度范围:-40°C 至 +125°C
    - 工作温度范围:-40°C 至 +125°C(环境温度加上自温升)
    - 焊接回流温度:符合 J-STD-020 (最新修订版) 标准

    产品特点和优势


    DS4311 的主要优势在于其灵活性和适应性强,可以应用于多种不同的场景。例如,在耦合电感/变压器模式下,它可以有效地实现能量传输,特别是在 SEPIC 和 Flyback 应用中。其高功率密度和屏蔽设计有助于减少电磁干扰,提升整体系统的稳定性和可靠性。此外,由于具有宽泛的电感和电流额定值,使得其能够适应不同应用的需求。

    应用案例和使用建议


    应用案例
    1. DC-DC 转换器:在桌面和服务器电源管理中,DS4311 可以高效地进行电压转换和调整,确保系统的稳定运行。
    2. 便携设备:在移动设备中,例如智能手机和平板电脑,DS4311 可以用于能量存储和滤波,保证设备的高效能运行。
    使用建议
    为了充分发挥 DS4311 的潜力,以下是一些使用建议:
    1. 在设计电路时,合理选择并联或串联连接方式,根据需要调节电感和电流等级。
    2. 确保 PCB 布局符合推荐的布局图,以避免电磁干扰和热分布不均。
    3. 注意焊接温度和参数,确保在回流焊接过程中不会超过规定的温度限制。

    兼容性和支持


    DS4311 电感器与各种标准 PCB 设计兼容,可以无缝集成到现有系统中。此外,厂商提供了详细的技术支持文档和售后服务,确保用户能够充分利用这些产品的优势。

    常见问题与解决方案


    问题1:电感器是否需要特殊的安装条件?
    解决方案:DS4311 需要遵循标准的焊接回流工艺,具体要求请参考手册中的焊接回流温度曲线图。
    问题2:电感器的最大工作温度是多少?
    解决方案:电感器的最大工作温度为 +125°C(包括环境温度和自温升),建议在此温度范围内使用,以确保稳定性和延长使用寿命。
    问题3:如何正确安装电感器?
    解决方案:按照手册中推荐的 PCB 布局进行安装,并且不要在电感器下方走线或打过孔,以避免对电感器造成潜在损坏。

    总结和推荐


    总体而言,DS4311 是一款极具竞争力的电感器产品,具备出色的性能和广泛应用的灵活性。它适合多种应用场景,包括桌面和服务器、便携设备、LCD 面板等。鉴于其卓越的功能特性和广泛的适用性,强烈推荐将其作为电源管理和信号处理的理想选择。

DRQ73-220-R参数

参数
饱和电流(LSAT) 830mA
自谐振频率(SRF) 100KHz(Max)
容差 ±20%
直流电阻(DCR) 429mΩ
额定电流 1.67A
Q值 -
测试频率 100KHz
电感值 22.65μH,90.6μH
长*宽*高 7.6mm*7.6mm*3.55mm
通用封装 0703
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
